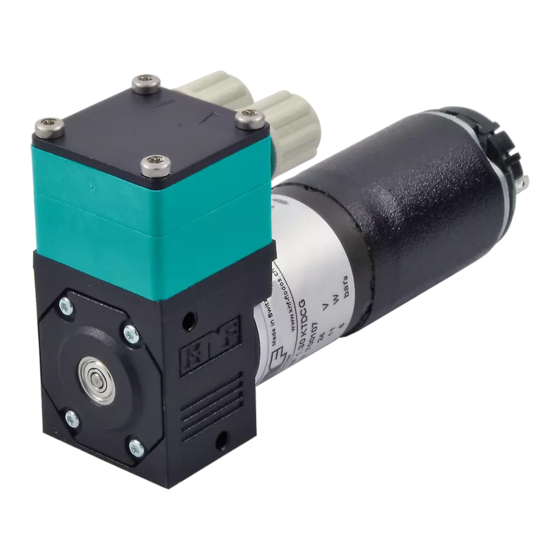

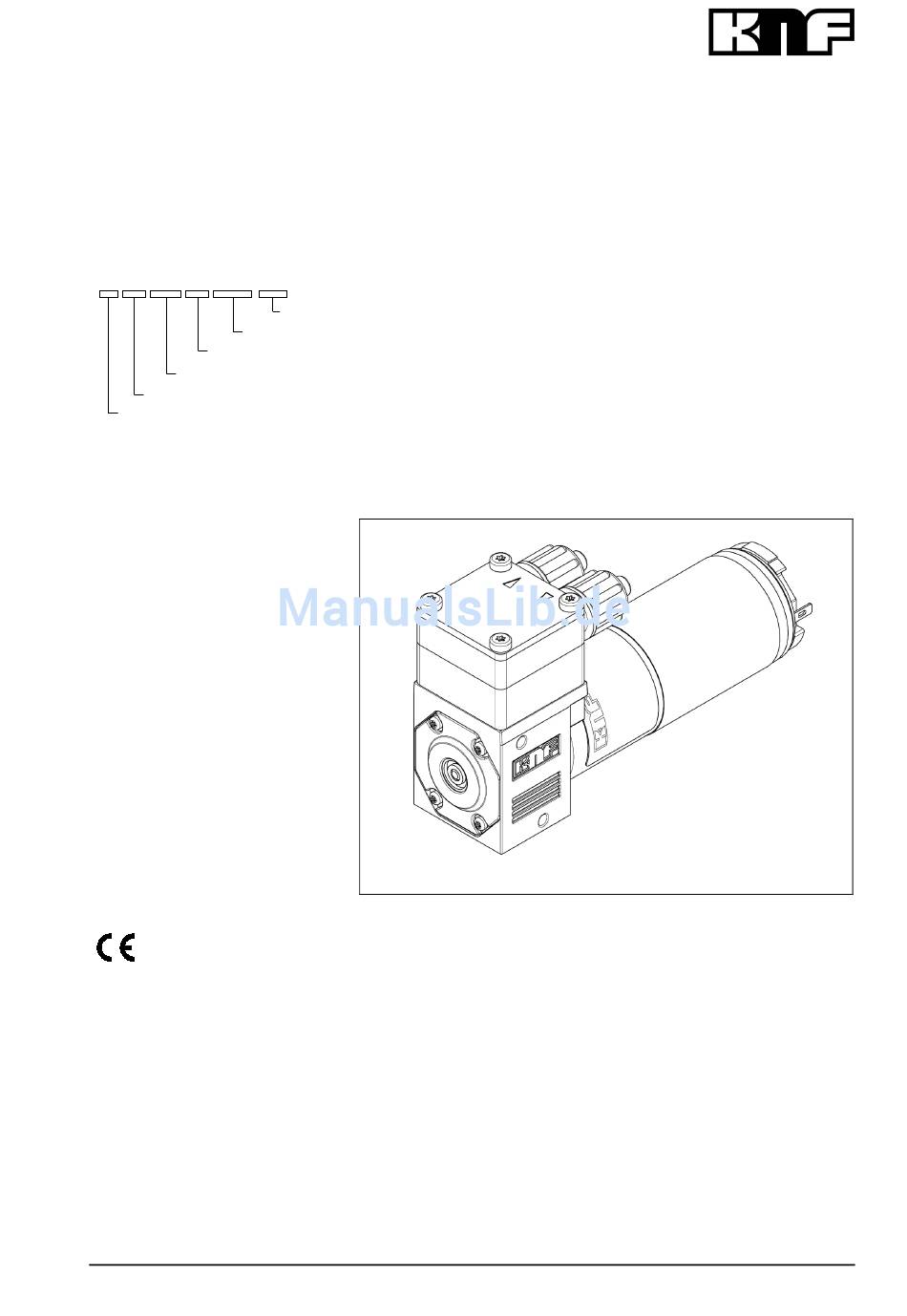

MEMBRAN-FLÜSSIGKEITSPUMPE
NF 1.30
NF 1.30 KT DCG 12V
DCG
KT / TT [Kap. 4]
1.30
NF
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel NF ist eine
länderspezifische Identifikation
ohne technische Bedeutung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf-flodos.ch
info@knf-flodos.ch
KNF Flodos BA_NF1.30_DE_02_067673
Original-Betriebs- und Montageanleitung
Speisespannung [Kap. 4]
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 8
6. Montage und Anschluss ........................................................... 9
7. Betrieb .................................................................................... 11
8. Instandhaltung ........................................................................ 13
9. Störungen beheben ................................................................ 16
10. Ersatzteile und Zubehör ......................................................... 18
11. Dekontaminierungserklärung ................................................. 19
Für zukünftige Verwendung aufbewahren
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NF 1.30
Inhaltszusammenfassung für KNF NF 1.30
-
Seite 1: Inhaltsverzeichnis
MEMBRAN-FLÜSSIGKEITSPUMPE NF 1.30 NF 1.30 KT DCG 12V Speisespannung [Kap. 4] KT / TT [Kap. 4] 1.30 - / PMLxxxx / PLxxxx [Kap. 1] Betriebs- und Montageanleitung Diese Betriebs- und Monta- geanleitung lesen und beach- ten! Ein zusätzlicher Buchstabe vor dem Typenkürzel NF ist eine... -
Seite 2: Zu Diesem Dokument
Zu diesem Dokument Membran - Flüssigkeitspumpe NF 1.30 Zu diesem Dokument 1.1. Umgang mit der Betriebs- und Montageanlei- tung Die Betriebs- und Montageanleitung ist Teil der Pumpe. Geben Sie die Betriebs- und Montageanleitung an den nach- folgenden Besitzer weiter. -
Seite 3: Verwendung
Zubehör (Kapitel 10) 2.2. Nicht bestimmungsgemässe Verwendung Explosionsgefahr Die Pumpen dürfen nicht in explosionsfähiger Atmosphäre betrieben werden. GEFAHR Für Sonderausführungen ausserhalb der technischen Spezifi- kation wenden Sie sich an Ihren lokalen KNF Partner (www.knf.com). KNF Flodos BA_NF1.30_DE_02_067673 Original-Betriebs- und Montageanleitung... -
Seite 4: Sicherheit
Sicherheit Membran - Flüssigkeitspumpe NF 1.30 Sicherheit Beachten Sie die Sicherheitshinweise in den Kapiteln 6. Montage und Anschluss und 7. Betrieb. Die Pumpen sind nach den allgemein anerkannten Regeln der Technik und den Arbeitsschutz- und Unfallverhütungsvorschriften gebaut. Dennoch können bei ihrer Verwendung Gefahren entste- hen, die zu körperlichen Schäden des Benutzers oder Dritter bzw. - Seite 5 Die folgenden harmonisierten Normen werden erfüllt: NF 1.30 DCG EN 55014 - 1: 2001 Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos BA_NF1.30_DE_02_067673...
-
Seite 6: Technische Daten
Technische Daten Membran - Flüssigkeitspumpe NF 1.30 Technische Daten Pumpenmaterialien Typenbezeichnung KT steht für: Baugruppe Material Pumpenkopf * Ventildose PP / FFKM Dichtscheibe FFKM Wulstmembrane PTFE Tab. 2 nach DIN ISO 1629 und 1043.1 * Der Pumpenkopf besteht aus Zwischenplatte und Anschlussplat- te (Fig. - Seite 7 Membran - Flüssigkeitspumpe NF 1.30 Technische Daten Hydraulische Leistungen Parameter Wert 1), 2) ≥170 Förderleistung [ml/min] Zulässiger Druck [bar ü] Saughöhe [mWS] Tab. 4 gemessen mit Wasser bei 20 °C / gegen atmosphärischen Druck Je nach Viskosität der Flüssigkeit, Materialausführung des Pumpenkopfes und der verwendeten Schlauchstutzen/Schläuche...
-
Seite 8: Aufbau Und Funktion
Aufbau und Funktion Membran - Flüssigkeitspumpe NF 1.30 Aufbau und Funktion Aufbau Auslass Einlass Abschlussplatte Anschlussplatte Zwischenplatte Motor Fig. 1: Membran-Flüssigkeitspumpe Auslassventil Einlassventil Förderraum Membrane Exzenter Pleuel Pumpenantrieb Fig. 2: Aufbau Pumpe Die Membran-Flüssigkeitspumpen basieren auf der Technik der oszillierenden Verdrängerpumpen. Die elastische Membrane (4) wird durch den Exzenter (5) und den Pleuel (6) auf und ab bewegt. -
Seite 9: Montage Und Anschluss
Für maximale Genauigkeit und schnelle Entlüftung die bevorzugte Einbaulage beachten (Fig.4). Fig. 4: optimale Einbaulage KNF empfiehlt, die Pumpe vom Rohrleitungssystem mecha- Entkoppelung nisch zu entkoppeln, z.B. durch Verwendung flexibler Schläu- che oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen der Pumpe auf das System... -
Seite 10: Elektrischer Anschluss
Montage und Anschluss Membran - Flüssigkeitspumpe NF 1.30 6.2. Elektrischer Anschluss Pumpe nur von autorisierter Fachkraft anschliessen lassen. Pumpe nur anschliessen lassen, wenn die elektrische Versor- gung spannungsfrei ist. Beim elektrischen Anschluss die betreffenden Normen, Richtli- nien, Vorschriften und technischen Standards beachten. -
Seite 11: Betrieb
Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Für weitere Auskünfte wenden Sie sich an Ihren lokalen KNF Partner (www.knf.com). Verbrennungsgefahr bei heissen Medien Pumpe und medienförderndes System nicht berühren. - Seite 12 Stromunterbrechung. Für weitere Auskünfte wenden Sie sich an Ihren lokalen KNF Partner (www.knf.com). Pumpe ausschalten KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Abschnitt 8.2.1), um die Lebensdauer der Membrane zu verlängern. In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten).
-
Seite 13: Instandhaltung
Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit neutraler Spülflüssigkeit zu spülen, um die Lebensdauer von Ventilen und Membrane zu verlängern. -
Seite 14: Pumpenkopf Demontieren
Instandhaltung Membran - Flüssigkeitspumpe NF 1.30 8.2.3. Pumpenkopf demontieren Die vier Kopfschrauben (1) mit Hilfe des Schraubendrehers lösen. Anschlussplatte (3) von der Zwischenplatte (6) abheben. Ventildosen (5) und Dichtscheiben (4) aus der Zwischenplatte (6) herausnehmen. Die Ventildosen nicht mehr verwenden. - Seite 15 Membran - Flüssigkeitspumpe NF 1.30 Instandhaltung Austretende Flüssigkeit Wegen falscher Montage, beschädigten oder ver- schmutzten Dichtflächen sowie aus anderen Grün- den kann die Pumpe nach der Montage undicht sein. VORSICHT Pumpe mehrere Minuten mit einer ungefährli- chen Flüssigkeit bei maximalem Betriebsdruck betreiben.
-
Seite 16: Störungen Beheben
Störungen beheben Membran - Flüssigkeitspumpe NF 1.30 Störungen beheben Vor Arbeiten an der Pumpe die Pumpe von der Stromversor- gung trennen. Spannungsfreiheit prüfen und sicherstellen. Pumpe fördert nicht Ursache Störungsbehebung Pumpe an die Stromversorgung anschliessen Pumpe ist nicht an die Strom- versorgung angeschlossen ... - Seite 17 Tab. 12 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF Kundendienst (Adresse siehe erste Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1).
-
Seite 18: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Membran - Flüssigkeitspumpe NF 1.30 10. Ersatzteile und Zubehör Ersatzteile Ersatzteil Pos. Anzahl pro Bestell- Pumpe nummer Delta PT Schraube 30x30 160308 Dichtscheibe FFKM 060463 Ventildose PP / FFPM 060186 Ventildose PVDF / FFPM 060161 Wulstmembrane PTFE... -
Seite 19: Dekontaminierungserklärung
Membran - Flüssigkeitspumpe NF 1.30 Dekontaminierungserklärung 11. Dekontaminierungserklärung Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminierungserklä- rung). Kopieren Sie diese Seite. Tragen Sie Pumpenmodell, Serien-Nr. und die geförderten... - Seite 20 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
