Vakuumpumpsystem SC 920G
Original-Betriebsanleitung, deutsch, KNF 121308-121310 07/18

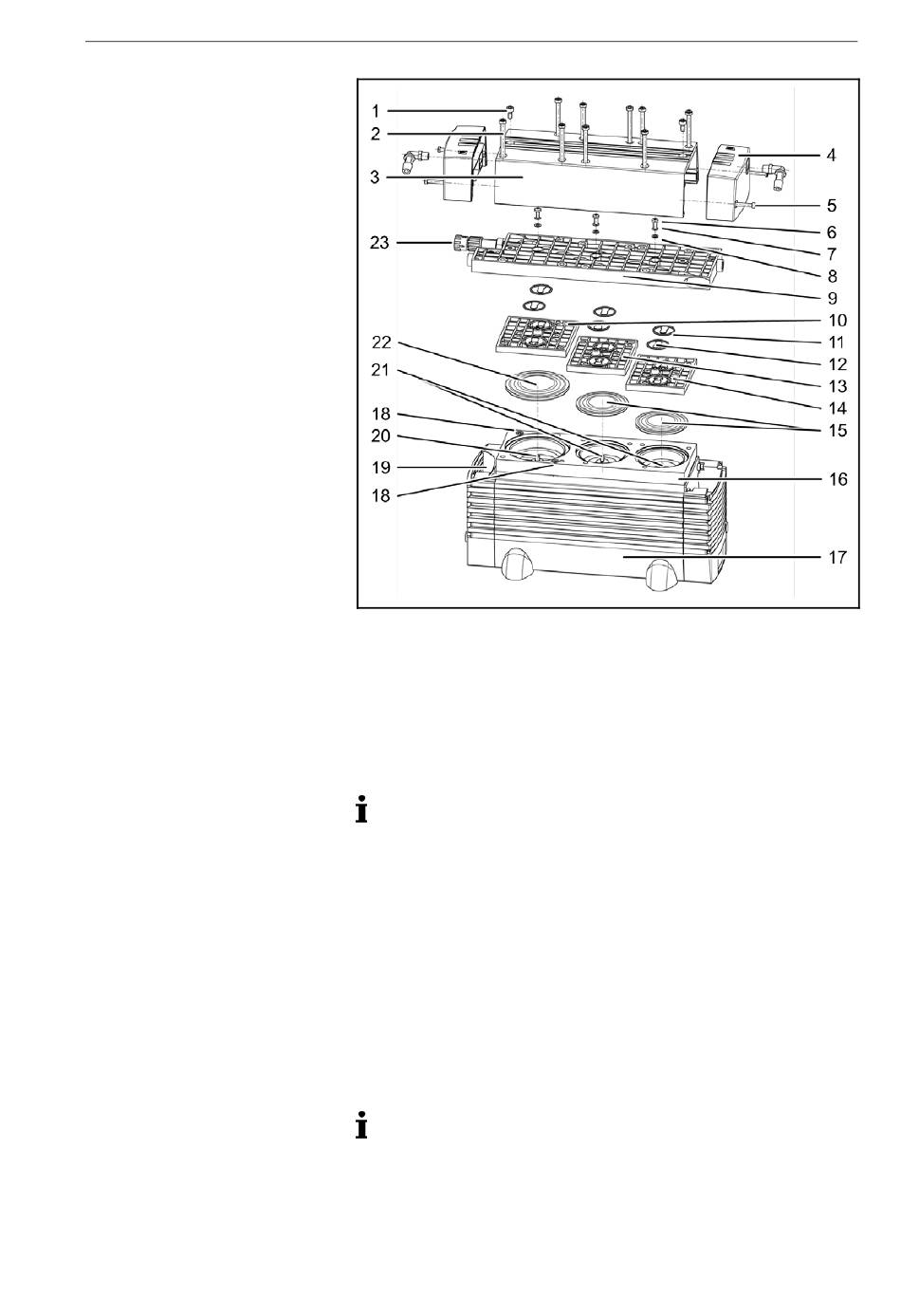

Abb. 16: Pumpe (Explosionszeichnung, symbolisch)
Membranen wechseln
1. Die Membranen (15) (2 Stück) und (22) (1 Stück) mit den
Händen entgegen dem Uhrzeigersinn herausdrehen. Dazu das
Lüfterrad (19) so drehen, dass die jeweilige Membrane mit den
Händen gut greifbar ist.
Für Membranen (15):
Vorsicht, dass die zwischen Membrane und Pleuel (21) vor-
handenen Passscheiben nicht in das Pumpengehäuse
fallen.
Eventuell an den Membranen anhaftende Passscheiben ab-
nehmen und auf das zugehörige Pleuelgewinde aufstecken.
Für die pneumatische Leistung der Pumpe ist es wesentlich,
dass die Passscheiben später wieder in jeweils gleicher Anzahl
montiert werden.
2. Die neuen Membranen (15) (2 Stück) und (22) (1 Stück) von
Hand auf die Pleuel (20) und (21) aufschrauben und handfest
anziehen.
Vor dem endgültigen Festziehen der Membrane empfiehlt es
sich, die Membrane durch Drehen des Lüfterrads (19) in den
oberen Umkehrpunkt zu bewegen.
3. Kopfplatte (9) mit Zwischenplatten (10), (13) und (14) wieder
auf die Membranaufnahme (16) setzen.
Instandhaltung
37
