Instandhaltung

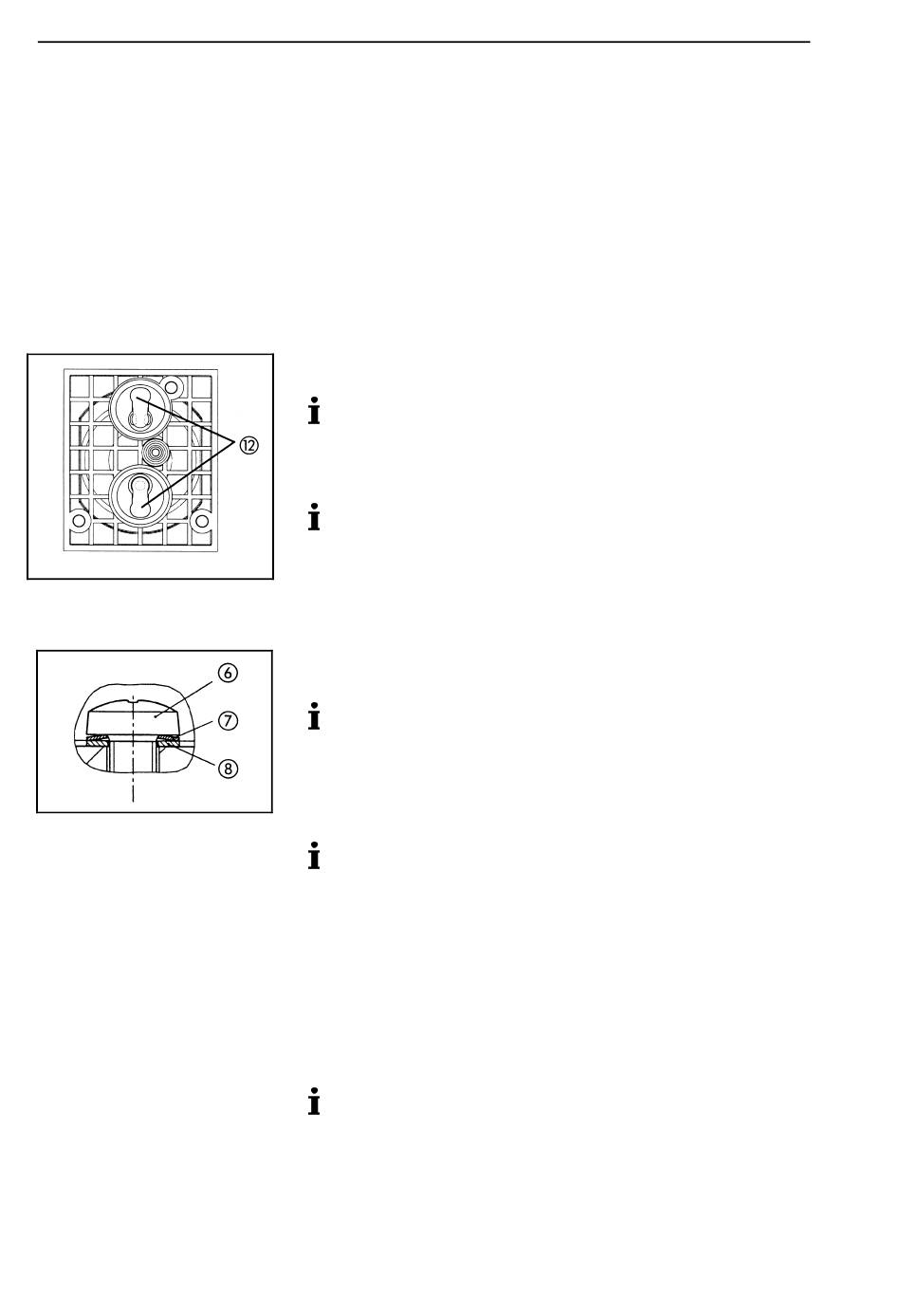

Abb. 17: Lage der Ventilplatten (12)
Abb. 18: Anordnung und Ausrich-
tung von Tellerfeder (7) und
Scheibe (8) an Schraube (6)
38
Ventilplatten wechseln
1. Kopfplatte (9) und Zwischenplatte (10) durch einen durchge-
henden Filzstrich markieren. Damit lässt sich ausschließen,
dass die Teile beim Zusammenbau falsch montiert werden.
2. Kopfplatte (9) und Zwischenplatte (13) durch zwei durchge-
hende Filzstriche markieren.
3. Kopfplatte (9) und Zwischenplatte (14) durch drei durchgehen-
de Filzstriche markieren.
4. Die drei Schrauben (6) in der Kopfplatte (9) lösen und Kopf-
platte von Zwischenplatten (10), (13) und (14) abnehmen.
5. Von den Zwischenplatten (10), (13) und (14) die Ventilplatten
(12) sowie die O-Ringe (11) entnehmen.
O-Ringe können auch an der Kopfplatte (9) kleben statt in der
Zwischenplatte zu liegen.
6. In die Zwischenplatten (10), (13) und (14) die neuen Ventilplat-
ten (12) sowie die neuen O-Ringe (11) einlegen.
Ober- und Unterseite der Ventilplatten sind identisch. Zur
korrekten Lage siehe Abb. 17.
7. Ausgewechselte Membranen, Ventilplatten und O-Ringe
sachgerecht entsorgen.
Pumpenkopf montieren
1. Kopfplatte (9) auf die Zwischenplatten (10), (13) und (14)
auflegen entsprechend den Filzstiftmarkierungen.
Die drei Zwischenplatten müssen an der vorderen Kante in
einer Linie liegen, auf die die Kopfplatte bündig aufgelegt
wird.
2. Die drei Schrauben (6) der Kopfplatte (9) vorsichtig leicht
handfest anziehen (Anzugsmoment: 0,6 Nm).
Zur Anordnung und Ausrichtung von Tellerfeder (7) und
Scheibe (8) der Schraube (6) siehe Abb. 18.
3. Kopfabdeckung (3) auf Pumpengehäuse (17) aufsetzen.
4. Die neun Schrauben (2) der Kopfabdeckung (3) zunächst leicht
anziehen: zunächst die Schrauben der mittleren Pumpenstufe,
dann die rechten und anschließend die linken Schrauben.
5. Nun die neun Schrauben (2) fest anziehen (Anzugsmoment:
6 Nm), dabei mit den inneren Schrauben beginnen und nach
außen fortfahren.
Lassen sich die Schrauben nur schwer anziehen, so liegen die
Zwischenplatten untereinander nicht in einer Linie oder Zwi-
schenplatten und Kopfplatte sind nicht bündig (siehe Schritt 1).
6. Die beiden seitlichen Abdeckungen (4) wieder montieren.
7. Die beiden Schrauben (1) an Kopfabdeckung (3) anziehen
(Anzugsmoment: 5 Nm).
Original-Betriebsanleitung, deutsch, KNF 121308-121310 07/18
Vakuumpumpsystem SC 920G
