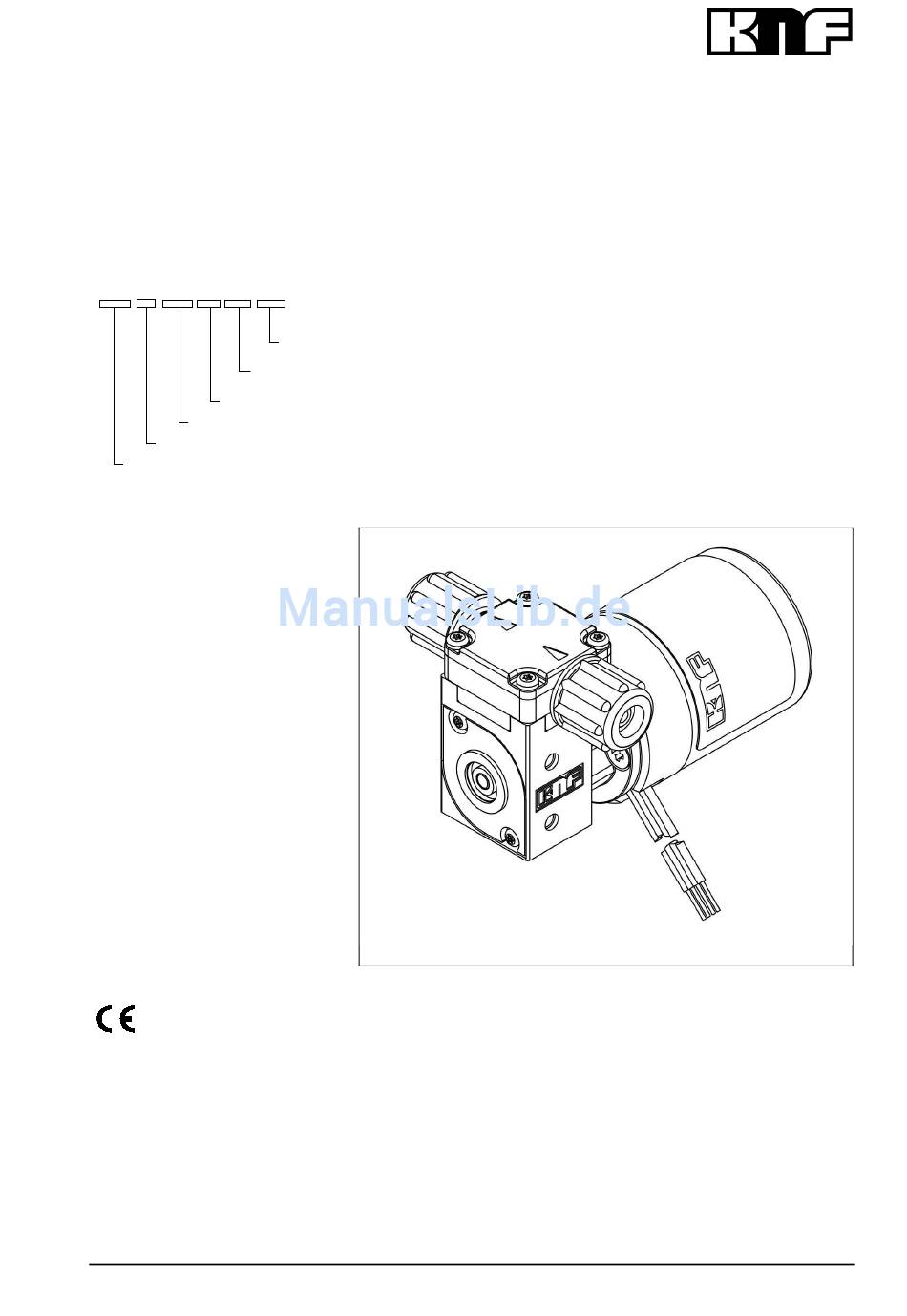

MEMBRAN-FLÜSSIGKEITSPUMPE
NF 1.25
NF 1.25 RP DC 12V
DC / DCB-4A
RP / RT [Kap. 4]
1.25
NF / UNF
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel NF ist eine
länderspezifische Identifikation
ohne technische Bedeutung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf-flodos.ch
info@knf-flodos.ch
KNF Flodos BA_NF1.25_DE_02_163241
Original-Betriebs- und Montageanleitung
Speisespannung [Kap. 4]
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 4
4. Technische Daten .................................................................... 6
5. Aufbau und Funktion ................................................................ 9
6. Montage und Anschluss ......................................................... 10
7. Betrieb .................................................................................... 13
8. Instandhaltung ........................................................................ 16
9. Störungen beheben ................................................................ 18
10. Dekontaminierungserklärung ................................................. 20
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NF 1.25
Inhaltszusammenfassung für KNF NF 1.25
-
Seite 1: Inhaltsverzeichnis
MEMBRAN-FLÜSSIGKEITSPUMPE NF 1.25 NF 1.25 RP DC 12V Speisespannung [Kap. 4] DC / DCB-4A RP / RT [Kap. 4] 1.25 NF / UNF - / PMLxxxx / PLxxxx [Kap. 1] Betriebs- und Montageanleitung Diese Betriebs- und Monta- geanleitung lesen und beach- ten! Ein zusätzlicher Buchstabe vor... -
Seite 2: Zu Diesem Dokument
Micro-Membran-Flüssigkeitspumpe NF 1.25 Zu diesem Dokument Zu diesem Dokument 1.1. Umgang mit der Betriebs- und Montageanlei- tung Die Betriebs- und Montageanleitung ist Teil der Pumpe. Geben Sie die Betriebs- und Montageanleitung an den nach- folgenden Besitzer weiter. Projektpumpen Bei kundenspezifischen Projektpumpen (Pumpentypen, die mit „PL“... -
Seite 3: Verwendung
Pumpe ein Filter < 50 µm mit ausreichend grosser Filterfläche vorgeschaltet werden. 2.2. Nicht bestimmungsgemässe Verwendung Die Pumpen dürfen nicht in explosionsfähiger Atmosphäre betrie- ben werden. Für Sonderausführungen ausserhalb der technischen Spezifikation mit dem KNF-Fachberater Kontakt aufnehmen. KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung... -
Seite 4: Sicherheit
Micro-Membran-Flüssigkeitspumpe NF 1.25 Sicherheit Sicherheit Beachten Sie die Sicherheitshinweise in den Kapiteln 6. Montage und Anschluss und 7. Betrieb. Die Pumpen sind nach den allgemein anerkannten Regeln der Technik und den Arbeitsschutz- und Unfallverhütungsvorschriften gebaut. Dennoch können bei ihrer Verwendung Gefahren entste- hen, die zu körperlichen Schäden des Benutzers oder Dritter bzw. - Seite 5 EN 61000-6-3 EN 61000-6-1 EN 55014-2 EN 55014-1 Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung...
-
Seite 6: Technische Daten
Micro-Membran-Flüssigkeitspumpe NF 1.25 Technische Daten Technische Daten Pumpenmaterialien Typenbezeichnung RP steht für: Baugruppe Material Pumpenkopf * Ankerventile/ Dichtungen EPDM Wulstmembrane EPDM Schwingmembrane EPDM Tab. 2 nach DIN ISO 1629 und 1043.1 * Der Pumpenkopf besteht aus Zwischenplatte und Anschlussplatte (Fig. 1) Typenbezeichnung RT steht für:... - Seite 7 Micro-Membran-Flüssigkeitspumpe NF 1.25 Technische Daten Kenndaten NF 1.25 DC Motorvariante Leistungsaufnahme [W] I Last max. [A] 0.41 0.20 Max. zul. Stromaufnahme [A] 0.70 0.36 Schutzart [-] IP00 Gewicht [g] Tab. 6 Kenndaten NF 1.25 DCB-4A Motorvariante DCB-4A Speisespannung [V] 10…28 Leistungsaufnahme [W] I Last max.
- Seite 8 Ausgangspegel ´high` 4.0 …5.0 Ausgangspegel ´low` max. 0.5 Tab. 8 Beim Typ NF 1.25 DCB-4A ist die Speisespannung nicht für den Betrieb mit pulsweitenmodulierten Spannungen (PWM) ausgelegt. Die Ansteuerung der Steuerspannung mit einem PWM- Signal (Frequenz: 1 … 20kHz) ist zulässig.
-
Seite 9: Aufbau Und Funktion
Micro-Membran-Flüssigkeitspumpe NF 1.25 Aufbau und Funktion Aufbau und Funktion Aufbau Auslass Einlass Anschlussplatte Antrieb Anschlusslitzen Abschlussplatte Zwischenplatte Fig. 1: Micro –Membran-Flüssigkeitspumpe NF1.25 Auslassventil Einlassventil Förderraum Membrane Exzenter Pleuel Pumpenantrieb Fig. 2: Aufbau Pumpe Die Micro-Membran-Flüssigkeitspumpen basieren auf der Technik der oszillierenden Verdrängerpumpen. Die elastische Membrane (4) wird durch den Exzenter (5) und den Pleuel (6) auf und ab bewegt. -
Seite 10: Montage Und Anschluss
Vor der Montage die Pumpe am Montageort aufbewahren, um sie auf Umgebungstemperatur zu bringen. Befestigungsmasse (siehe Fig. 3 und 4) Befestigungsmasse Fig. 3: Befestigungsmasse NF 1.25 DC Fig. 4: Befestigungsmasse NF 1.25 DCB-4A Sicherstellen, dass der Einbauort trocken ist und die Pumpe Einbauort vor Regen, Spritz-, Schwall- und Tropfwasser geschützt ist. -
Seite 11: Elektrischer Anschluss
Micro-Membran-Flüssigkeitspumpe NF 1.25 Montage und Anschluss Die Einbaulage der Pumpe kann prinzipiell frei gewählt wer- Einbaulage den. Für maximale Genauigkeit und schnelle Entlüftung die bevorzugte Einbaulage beachten (Fig.5). Fig. 5: optimale Einbaulage 6.2. Elektrischer Anschluss Pumpe nur von autorisierter Fachkraft anschliessen lassen. - Seite 12 Micro-Membran-Flüssigkeitspumpe NF 1.25 Montage und Anschluss Saugleitung so kurz wie möglich halten, um den Ansaugpro- zess möglichst kurz zu halten. Wird im Druckbereich gearbeitet, die Übergänge zwischen Schlauch und Pumpenanschluss sichern, um ein Abspringen der Schläuche zu vermeiden. Schläuche und Übergänge auf korrekte und feste Verbindung prüfen.
-
Seite 13: Betrieb
Drucküberschreitungen mit den damit verbundenen Gefahren lassen sich durch eine Bypass-Leitung mit Druckentlastungs- ventil zwischen Druck- und Saugseite der Pumpe vermeiden. Weitere Informationen erteilen die KNF-Fachberater (Telefon- nummer: siehe erste Seite). Bei Pumpenstillstand in den Leitungen normalen atmosphäri- Pumpenstillstand schen Druck herstellen. - Seite 14 Für weitere Auskünfte diesbezüglich wenden Sie sich an die KNF-Fachberater. Pumpe ausschalten KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Abschnitt 8.2.1), um die Lebensdauer der Membrane zu verlängern. In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten).
- Seite 15 Micro-Membran-Flüssigkeitspumpe NF 1.25 Betrieb Fig. 8: Förderleistung der Pumpe NF 1.25 DCB-4A in Abhängigkeit von der Steuerspannung KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung...
-
Seite 16: Instandhaltung
Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit neutraler Spülflüssigkeit zu spülen, um die Lebensdauer von Ventilen und Membrane zu verlängern. -
Seite 17: Membrane, Ventile Und Dichtungen Ersetzen
Micro-Membran-Flüssigkeitspumpe NF 1.25 Instandhaltung Pumpenkopf demontieren Die vier Kopfschrauben (1) mit Hilfe des Torx T6 Schrauben- ziehers lösen Schwingmembrane (3) von Anschlussplatte (4) entfernen Pumpenkopf demontieren Die beiden Ankerventile (7) aus der Zwischenplatte (9), sowie der Anschlussplatte (4) entfernen Die beiden Dichtungen zu den Ankerventilen (6) aus der Zwi- schenplatte (9) entfernen Wulstmembrane (10) mittels Abschlussplatte (2) lösen. -
Seite 18: Störungen Beheben
Micro-Membran-Flüssigkeitspumpe NF 1.25 Störungen beheben Störungen beheben Vor Arbeiten an der Pumpe die Pumpe von der Stromversor- gung trennen. Spannungsfreiheit prüfen und sicherstellen. Pumpe fördert nicht Ursache Störungsbehebung Pumpe an die Stromversorgung anschliessen Pumpe ist nicht an die Strom- versorgung angeschlossen ... - Seite 19 Tab. 14 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1).
-
Seite 20: 10. Dekontaminierungserklärung
Micro-Membran-Flüssigkeitspumpe NF 1.25 Dekontaminierungserklärung 10. Dekontaminierungserklärung Voraussetzung für die Reparatur einer Pumpe durch KNF ist die Bescheinigung des Kunden über die geförderten Medien und über die Reinigung der Pumpe (Dekontaminierungserklä- rung). Kopieren Sie diese Seite. Tragen Sie Pumpenmodell, Serien-Nr. und die geförderten Medien in das unten stehende Formular ein und senden Sie das unter- schriebene Formular zusammen mit der gespülten und gerei-... - Seite 21 Micro-Membran-Flüssigkeitspumpe NF 1.25 Für Ihre Notizen KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung...
- Seite 22 Micro-Membran-Flüssigkeitspumpe NF 1.25 Für Ihre Notizen KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung...
- Seite 23 Micro-Membran-Flüssigkeitspumpe NF 1.25 Für Ihre Notizen KNF Flodos BA_NF1.25_DE_02_163241 Original-Betriebs- und Montageanleitung...
- Seite 24 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
