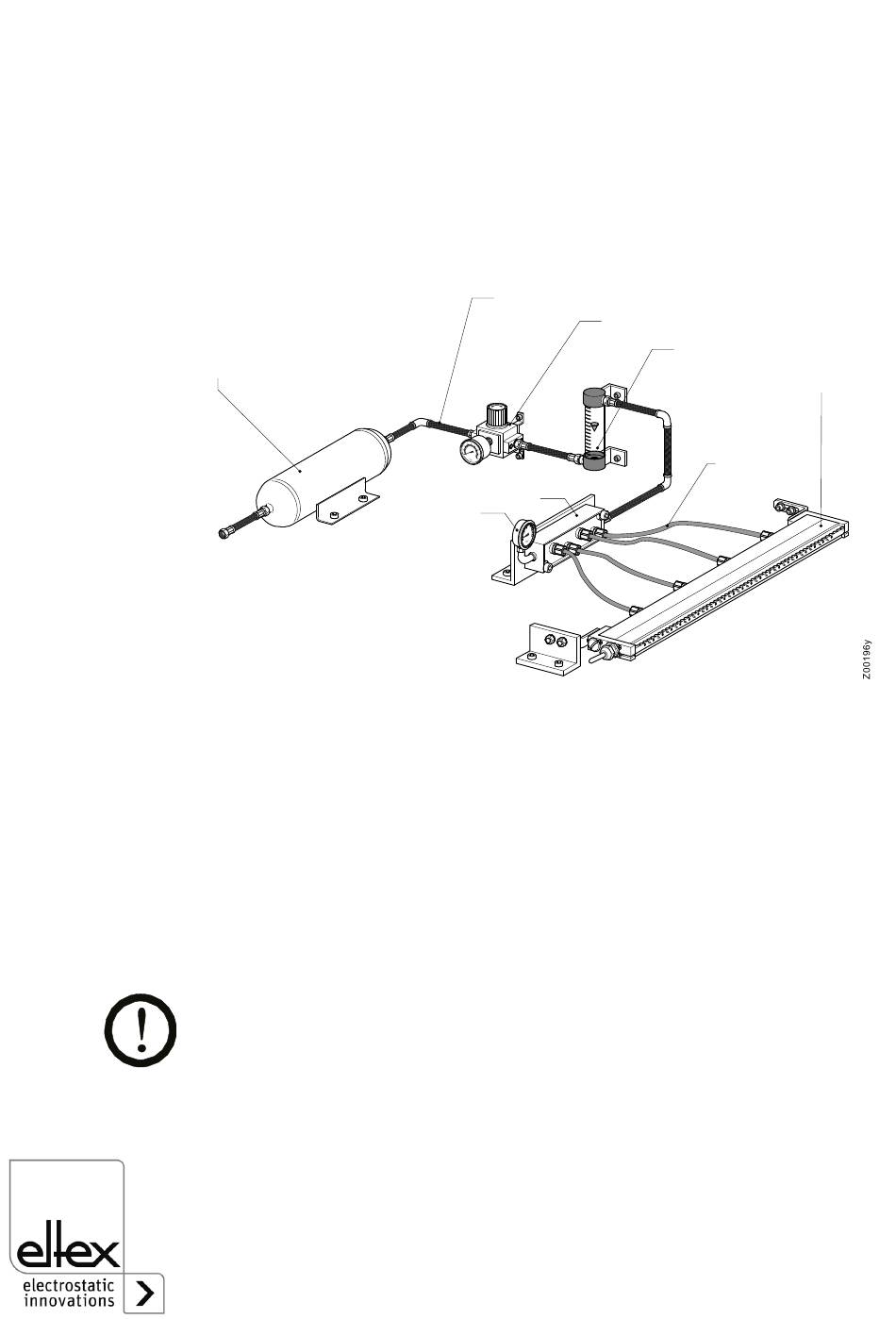

Abb. 5:
Installation der
Druckluftversor-
gung
3.5 Anschluss der öl- und wasserfreien Druckluft
Die Anzahl der Luftanschlüsse ist von der Länge der Elektrode abhängig
(siehe Abb. 5). Zum Anschluss des Luftschlauches an die Luftschlauch-
verschraubungen, ist ein Innendurchmesser des Luftschlauches von
9 mm (NW9) erforderlich. Der Betriebsdruck darf 3 bar nicht überschreiten
und muss am Luftverteiler gemessen werden. Der Verteiler muss im Quer-
schnitt der Anzahl der Schlauchanschlüsse bzw. gemäß der Verbrauchs-
menge dimensioniert werden.
2
1
1
Kompressor
2
Druckquelle
3
Schlauch NW20
4
Drossel
5
Rota Flowmeter
6
Entladeelektrode R44LS
7
Schlauch NW9, (z. B. 4 x 2,5 m)
8
Verteiler
9
Manometer
Abb. 5 zeigt das Installationsschema für die Luftversorgung.
Ein Luftverteiler ist im Lieferumfang nicht enthalten.
Achtung!
Hat die Elektrode mehrere Luftanschlüsse, dann müssen alle Schläuche
vom Verteiler zu den Anschlüssen gleich lang sein (gleiche Druckverhält-
nisse).
3
8
9
14
4
5
7
BA-de-2003-1808_R44LS
