Für wechselspannungsbetrieb ac
Inhaltsverzeichnis
Abb. 12:
Installation der
Druckluftversor-
gung
3.5.2
Anschluss der öl- und wasserfreien Druckluft
Abhängig von der Luftführung können Sie die Luftversorgung parallel zum
Hochspannungskabel oder auf der gegenüberliegenden Seite oder auch
beidseitig anschließen. Dazu entfernen Sie bitte den vormontierten Blind-
stopfen und schrauben den Luftanschlussnippel in das vorgesehene
Gewinde (G1/4") ein.
Zum Anschluss des Luftschlauches an die Luftschlauchverschraubungen
ist ein Innendurchmesser des Luftschlauches von 10 mm (NW10) erfor-
derlich. Der Betriebsdruck darf 1 x 10
am Luftverteiler gemessen werden. Der Verteiler muss im Querschnitt der
Anzahl der Schlauchanschlüsse bzw. gemäß der Verbrauchsmenge
dimensioniert werden.
1
Kompressor (* nicht dargestellt)
2
Druckquelle
3
Schlauch NW20
4
Drossel
5
Rota Flowmeter
6
Entladeelektrode R60L

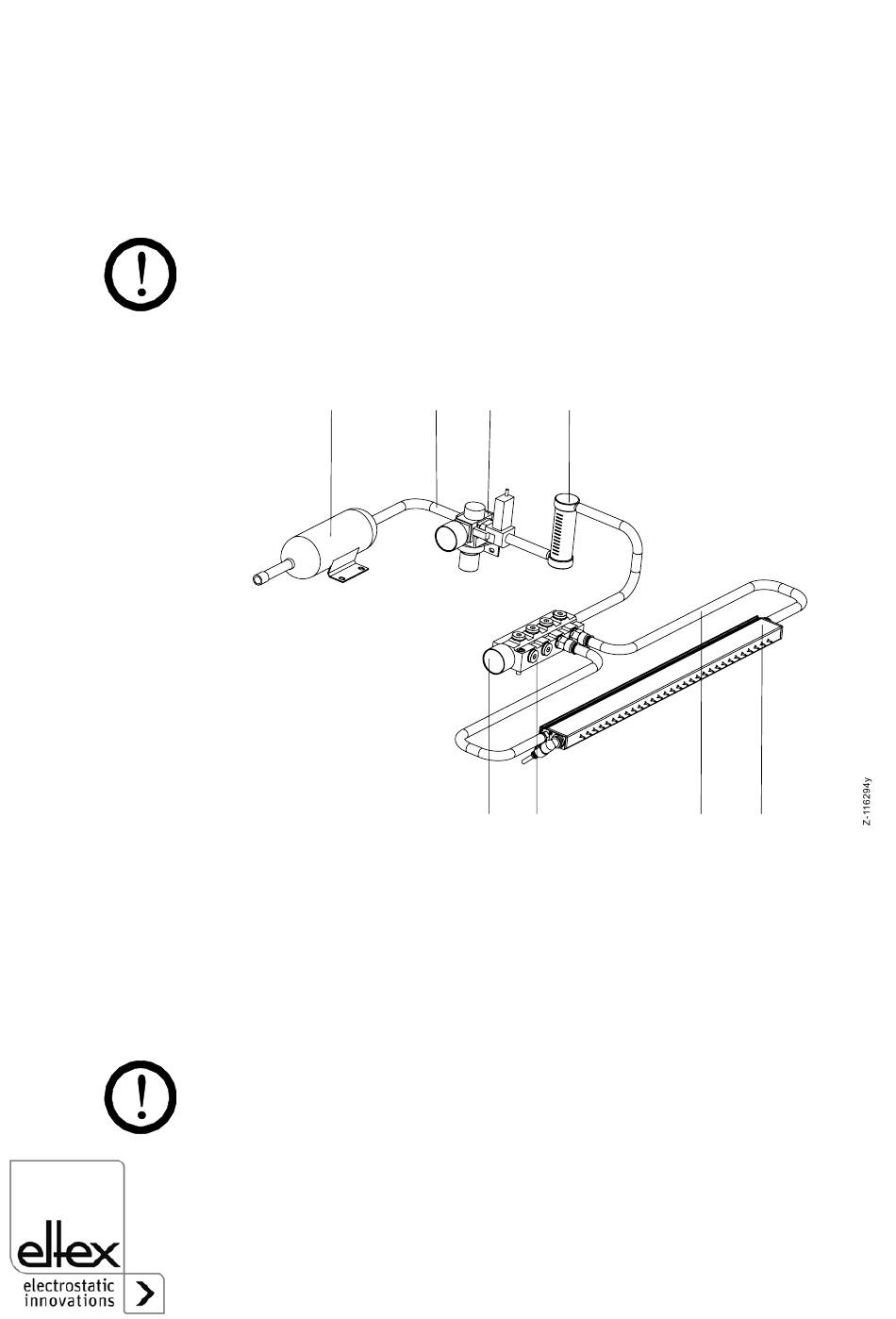

Abb. 12 zeigt das Installationsschema für die Luftversorgung.
Ein Luftverteiler ist im Lieferumfang nicht enthalten.
Achtung!
Erfolgt die Luftversorgung über beide Luftanschlüsse, dann müssen alle
Schläuche vom Verteiler zu den Anschlüssen gleich lang sein (gleiche
Druckverhältnisse).
5
Pa nicht überschreiten und muss
7 Schlauch NW10,
8 Verteiler
9 Manometer
20
(z. B. 2 x 2,5 m)
BA-de-2082-2207_R60L
