ELTEX R44LS Serie Betriebsanleitung Seite 12

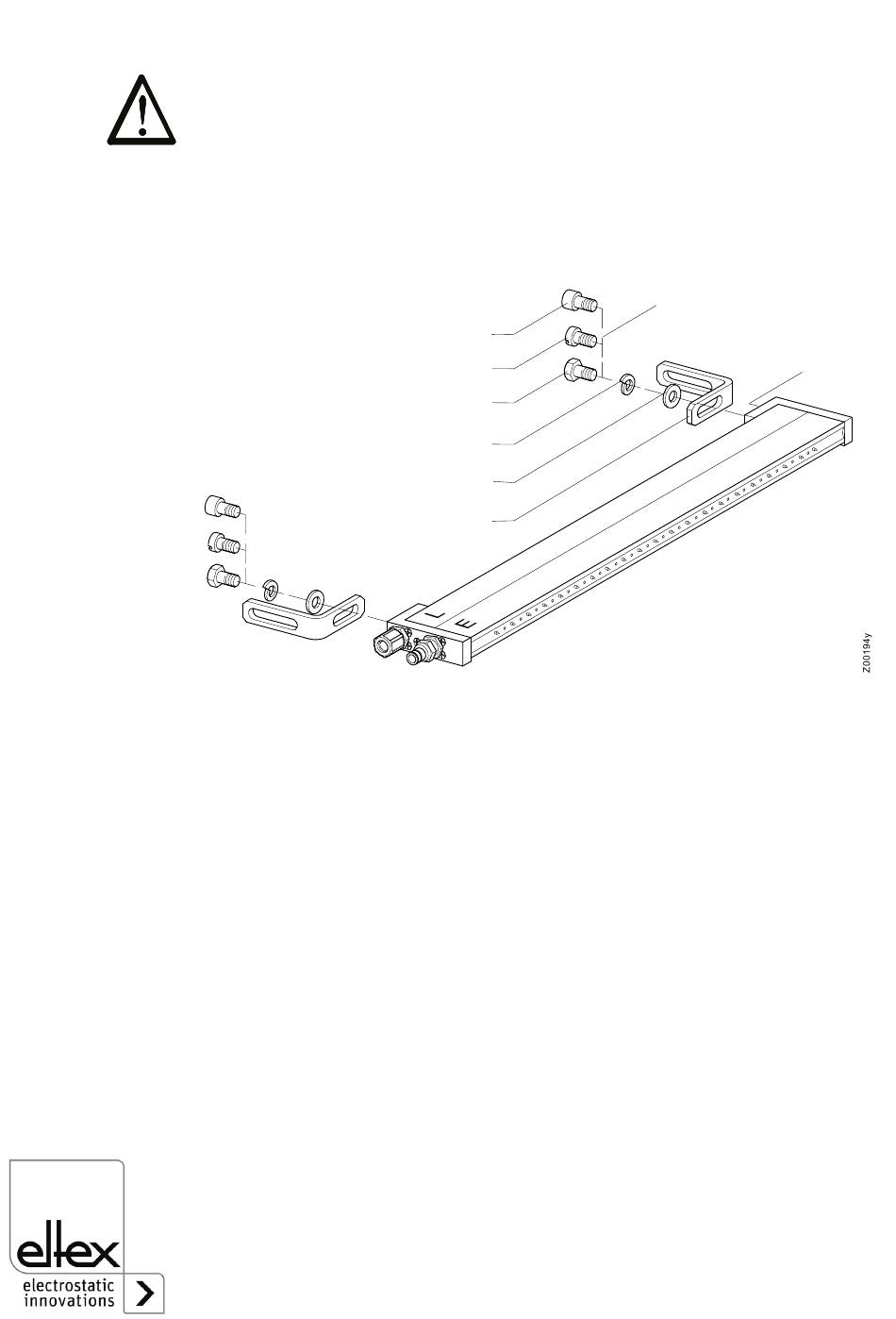

Abb. 3:
Montage der
Entladeelektrode
mit Stahlwinkel
Warnung!
Je nach Einsatzort muss die Elektrode in geeigneter Weise gegen unbe-
absichtigtes Berühren durch Personen abgeschirmt werden (Berührungs-
schutz gemäß den zutreffenden berufsgenossenschaftlichen Vorschriften
wie z. B. DGUV V3).
Der Berührungsschutz sollte möglichst aus Isolierstoff wie GFK o. ä.
bestehen. Besteht der Berührungsschutz aus leitfähigem Material, so
muss dieser geerdet werden.
L Luftkanal
E Elektrode
1 Zylinderschraube DIN 912-M8x12-St
2 Zylinderschraube DIN 84-M8x12-St
3 Sechskantschraube DIN 933-M8x12-St
4 Federring DIN 127-A8-St
5 Scheibe DIN 125-A 8.4-St
6 Befestigungswinkel R44 mit 2x Langloch
7 Drehmoment max. 4 Nm, sichern mit Loctite 243
8 Einschraubtiefe max. 4,5 mm
1
2
3
4
5
6
12
7
8
BA-de-2003-1808_R44LS
