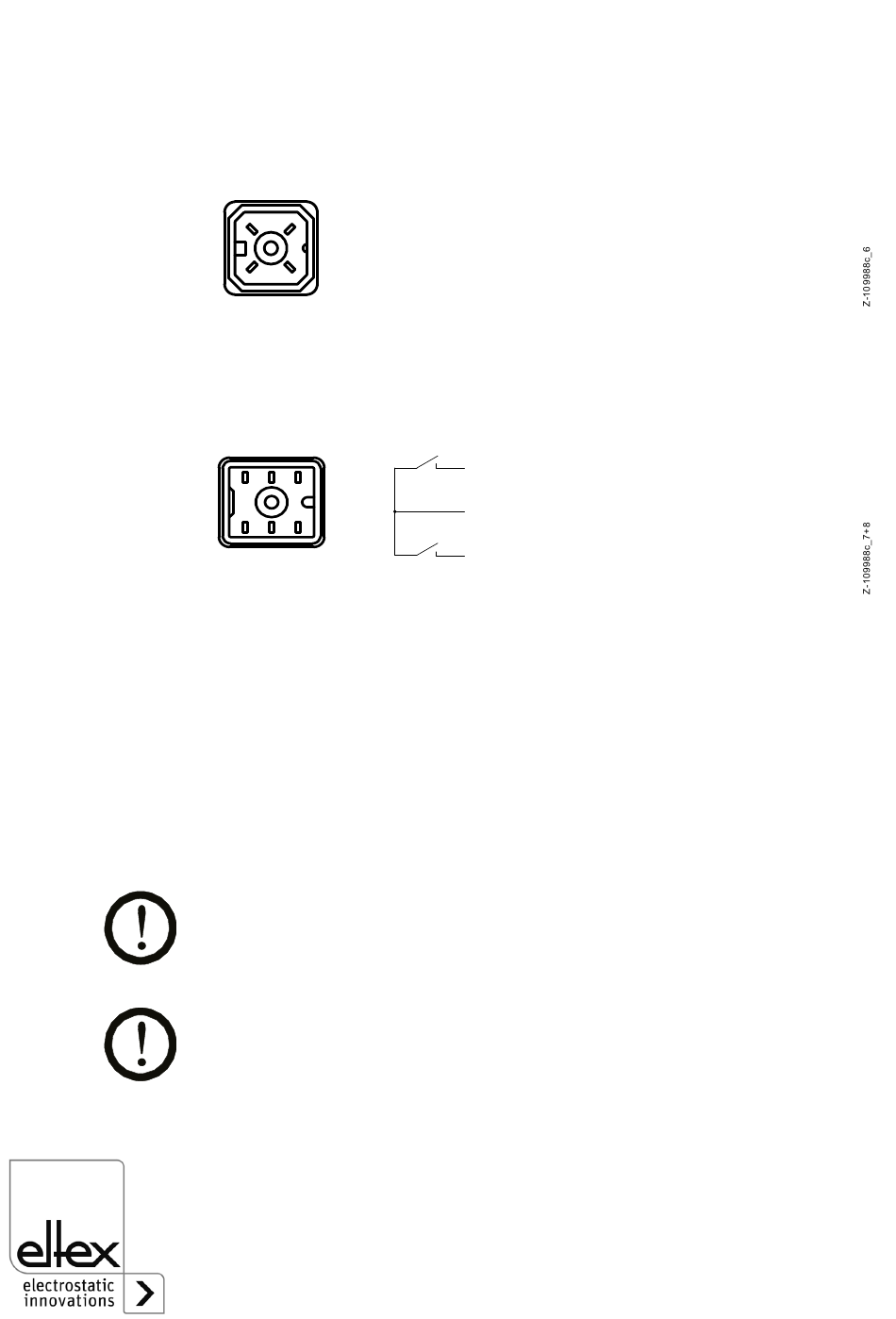

Abb. 6:
Stecker
Versorgungs-
spannung
Abb. 7:
Belegung des
Steckers für die
Funktions- und
Störmeldesignale
(stromloser
Zustand)
3.4 Anschluss für Funktions- und Störmeldesignale
Es stehen ein 4-poliger Stecker für die Versorungsspannung (Abb. 6)
sowie ein 6-poliger Stecker für die Funktions- und Störmeldesignale
(Abb. 7) zur Verfügung.
4 2
1 3
Am Stecker für die Versorgungsspannung muss die Versorgungsspan-
nung 24 V DC an dem Kontakt 2 (24 V) und dem Kontakt 3 (Ground)
angeschlossen bzw. das als Zubehör erhältliche Netzgerät eingesteckt
werden.
3 2 1
4 5 6
An dem Stecker für die Funktions- und Störmeldesignale können je nach
Bedarf folgende Signale potentialfrei (Kontaktbelastung: max. 24 V / 0,5 A
DC/AC) abgenommen werden:
• Warnung:
Kontakt 1 zu Kontakt 2 (COM) geöffnet
(keine Warnung: Kontakt geschlossen)
• Störung:
Kontakt 3 zu Kontakt 2 (COM) geöffnet
(keine Störung: Kontakt geschlossen)
• Fehlende Netzspannung:
(beide Kontakte geöffnet)
• Achtung!
Kontakt 4, 5, und 6 sind intern belegt und dürfen nicht verwendet wer-
den.
Achtung!
Der Stecker für die Funktions- und Störmeldesignale ist in jedem Fall auf-
zustecken, auch wenn er nicht angeschlossen ist.
PIN 1: nicht anschließen
PIN 2: +24 V DC
PIN 3: Ground
PIN 4: nicht anschließen
PIN 1: Warnung
PIN 2: COM
1
PIN 3: Fehler
2
PIN 4: nicht anschließen
PIN 5: nicht anschließen
3
PIN 6: nicht anschließen
14
