a) Weich dichtende Ausführung
„S" (PTFE)
Vgl. Bild 9-5
1. Stützring (25) und Sitzring (21) ausbau-
en.
2. Flächen und -kanten im Dichtungsbereich
auf Unversehrtheit prüfen. Bei Beschädi-
gungen After Sales Service kontaktieren
und Instandhaltungsarbeiten unterbre-
chen.
3. Das Kugelsegment in die ZU-Stellung
drehen.
4. Neuen Sitzring (21) im Gehäuse platzie-
ren.
5. Stützring (25) einsetzen. Dabei die kor-
30

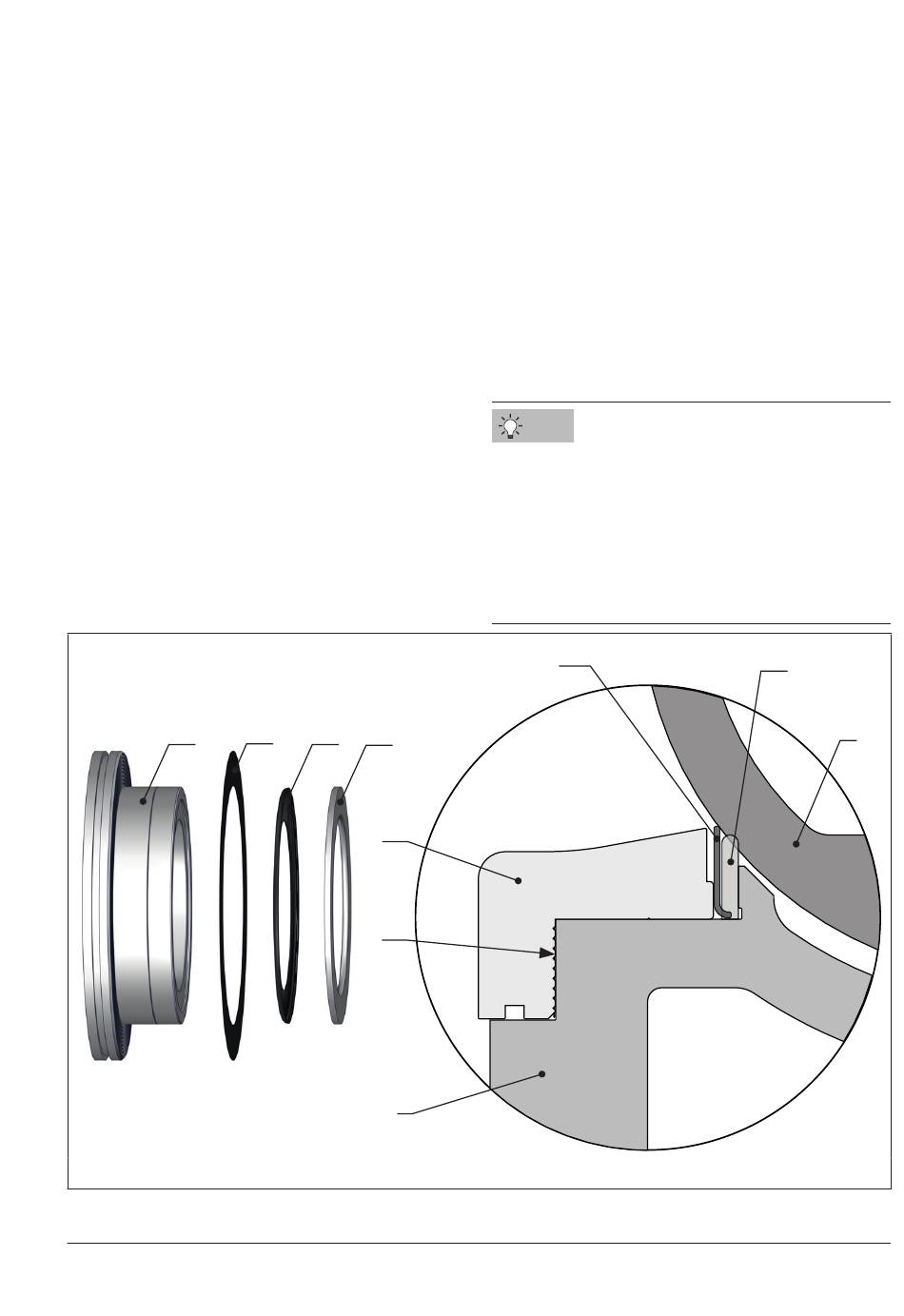

Bild 9-5: Weich dichtende Ausführung „S" (PTFE)
EB 8222-1
46
25
21
30
46
5
Instandhaltung und Umrüstung
rekte Ausrichtung beachten, vgl.
Bild 9-5.
6. Flachdichtung (46) am Druckstück (30)
installieren.
7. Druckstück (30) mit Flachdichtung (46) in
das Ventilgehäuse setzen und mit Siche-
rungsschrauben (70) und Unterlegschei-
ben (80) befestigen. Anzugsmomente
beachten.
Tipp
Das Druckstück (30) kann z. B. mit einem
Blindflansch in das Gehäuse gedrückt wer-
den, indem die Flanschschrauben entspre-
chend angezogen werden. Dazu das Ventil
zuvor in die ZU-Stellung bringen, um den
Sitzring zum Kugelsegment zu zentrieren.
25
21
7
