2 Kennzeichnungen am Gerät

2.1 Typenschild des Ventils

1
6
K
7
VS

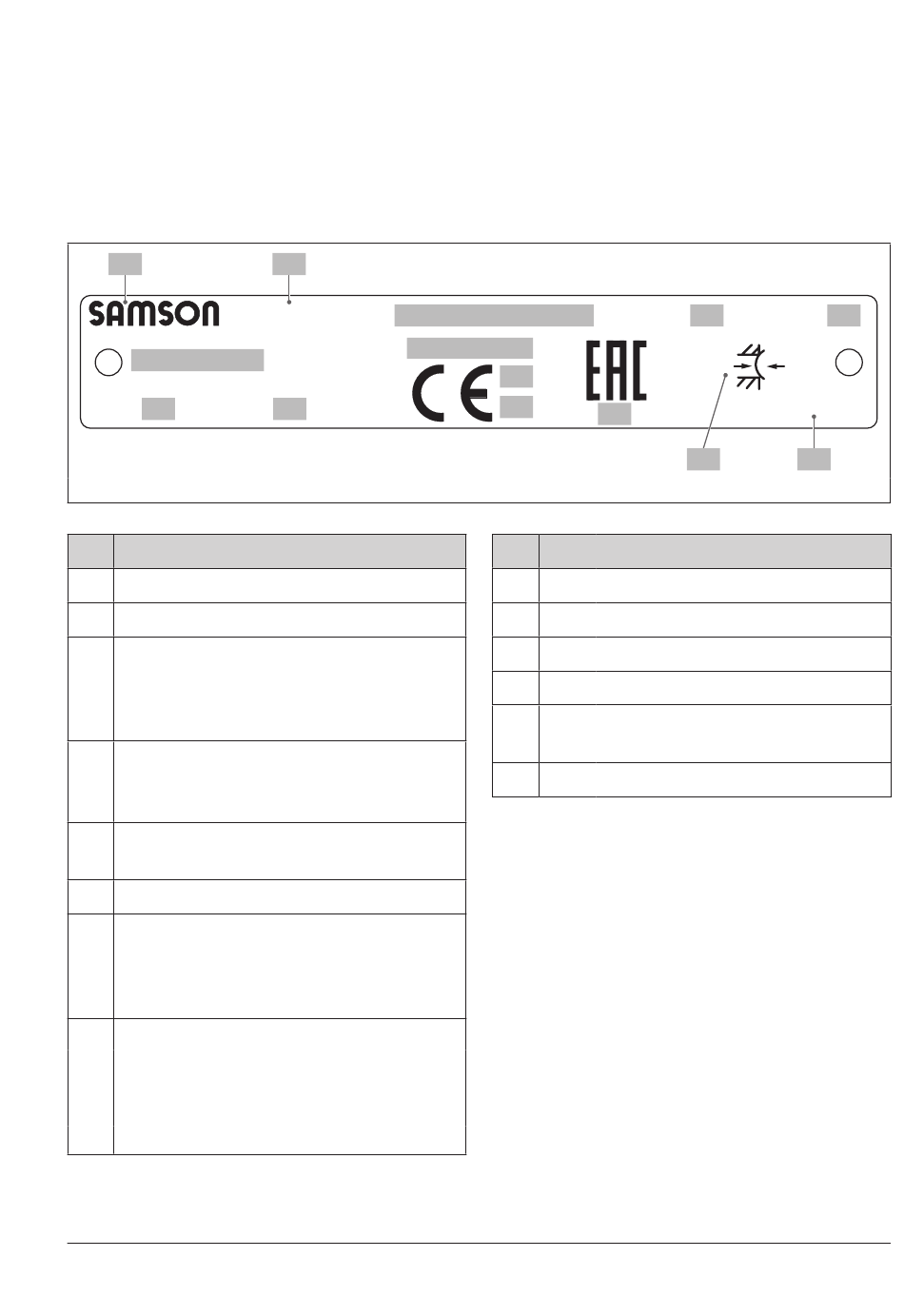

Bild 2-1: Beschriftungspositionen des Typenschilds am Ventil
Pos. Bedeutung der Beschriftungsposition
1 Hersteller
2 Typenbezeichnung
3 Seriennummer:
3–Auftragsnummer (7-stellig)·Bestellpositi-
on (2-stellig)·Buchstabenkennung (2-stel-
lig)
4 Nennweite:
DIN: DN ... · ANSI: NPS ... ·
JIS: DN ...A/NPS ...B
5 Nenndruck:
DIN: PN ... · ANSI: Class ... · JIS: K ...
6 Gehäusewerkstoff
7 Durchflusskoeffizient und Kennlinie:
DIN: K ... % oder LIN ·
VS
ANSI/JIS: C ... % oder LIN
V
(%: gleichprozentig · LIN: linear)
8 Sitz-Kegel-Abdichtung:
ME
metallisch – ARCAP
PT PTFE
PK PEEK 450G Victrex
E metallisch – E
EB 8222-1
2
3310
8
®
®
Kennzeichnungen am Gerät
3
9
10
11
12
Pos. Bedeutung der Beschriftungsposition
9 PED: Druckgeräterichtlinie (DGRL)
10 Nummer des Prüfbüros (DGRL)
11 Baujahr (DGRL)
12 Monat und Baujahr (TR-CU)
13 Durchflussrichtung und maximaler Öff-
nungswinkel
14 Produktionsland
