(2) verschrauben. Zwischen Antrieb und
Ventilwelle (12) (gegebenenfalls Welle-
nadapter) darf dabei kein Spiel entste-
hen/verbleiben. Falls erforderlich, dünne
Keile einsetzen, vgl. Bild 5-3 und
Kap. „Zubehör" im „Anhang".
4. Bei Standarddrehrichtung des Antriebs
Anschlagschraube B so einstellen, dass
das Ventil ganz geschlossen ist. Dazu
Markierungen auf Ventilwelle (12) und
Stopfbuchsbrille (15) ausrichten.
5. Stellung der Anschlagschraube B durch
ihre Kontermutter sichern.
6. Stelldruckanschluss mit Stelldruck ent-
sprechend der Federzahl (vgl. Typen-
schild des Antriebs) belasten.
7. Anschlagschraube A so einstellen, dass
das Kugelsegment bei 90° Drehwinkel
Anschlag hat.
8. Stellung der Anschlagschraube A durch
ihre Kontermutter sichern.
Ventil ohne Hilfsenergie AUF
1. Kugelsegment (7) des Ventils in die
AUF-Stellung (90° Drehwinkel) stellen.
2. Joch (2) je nach Nennweite mit zwei
oder vier Schrauben am Flansch der
Ventilwelle (12) festschrauben.
3. Wellenadapter (wenn nötig) auf die Ven-
tilwelle (12) stecken. Antrieb über den
Adapter oder die Ventilwelle (12) schie-
ben und mit vier Schrauben fest am Joch
(2) verschrauben. Zwischen Antrieb und
Ventilwelle (12) (gegebenenfalls Welle-
nadapter) darf dabei kein Spiel entste-
hen/verbleiben. Falls erforderlich, dünne
EB 8222-1
Keile einsetzen, vgl. Bild 5-3 und
Kap. „Zubehör" im „Anhang".
4. Bei Standarddrehrichtung des Antriebs
Anschlagschraube A so einstellen, dass
das Ventil bei 90° ganz geöffnet ist. Da-
zu Markierungen auf Ventilwelle (12)
und Stopfbuchsbrille (15) ausrichten.
5. Stellung der Anschlagschraube A durch
ihre Kontermutter sichern.
6. Stelldruckanschluss mit Stelldruck ent-
sprechend der Federzahl (vgl. Typen-
schild des Antriebs) belasten.
7. Anschlagschraube B so einstellen, dass
das Kugelsegment (7) ganz geschlossen
ist. Dazu Markierungen auf Ventilwelle
(12) und Stopfbuchsbrille (15) ausrich-
ten.
8. Stellung der Anschlagschraube B durch
ihre Kontermutter sichern.
Vierkant Antrieb (female)
Keil zwischen Antrieb
und Wellenadapter

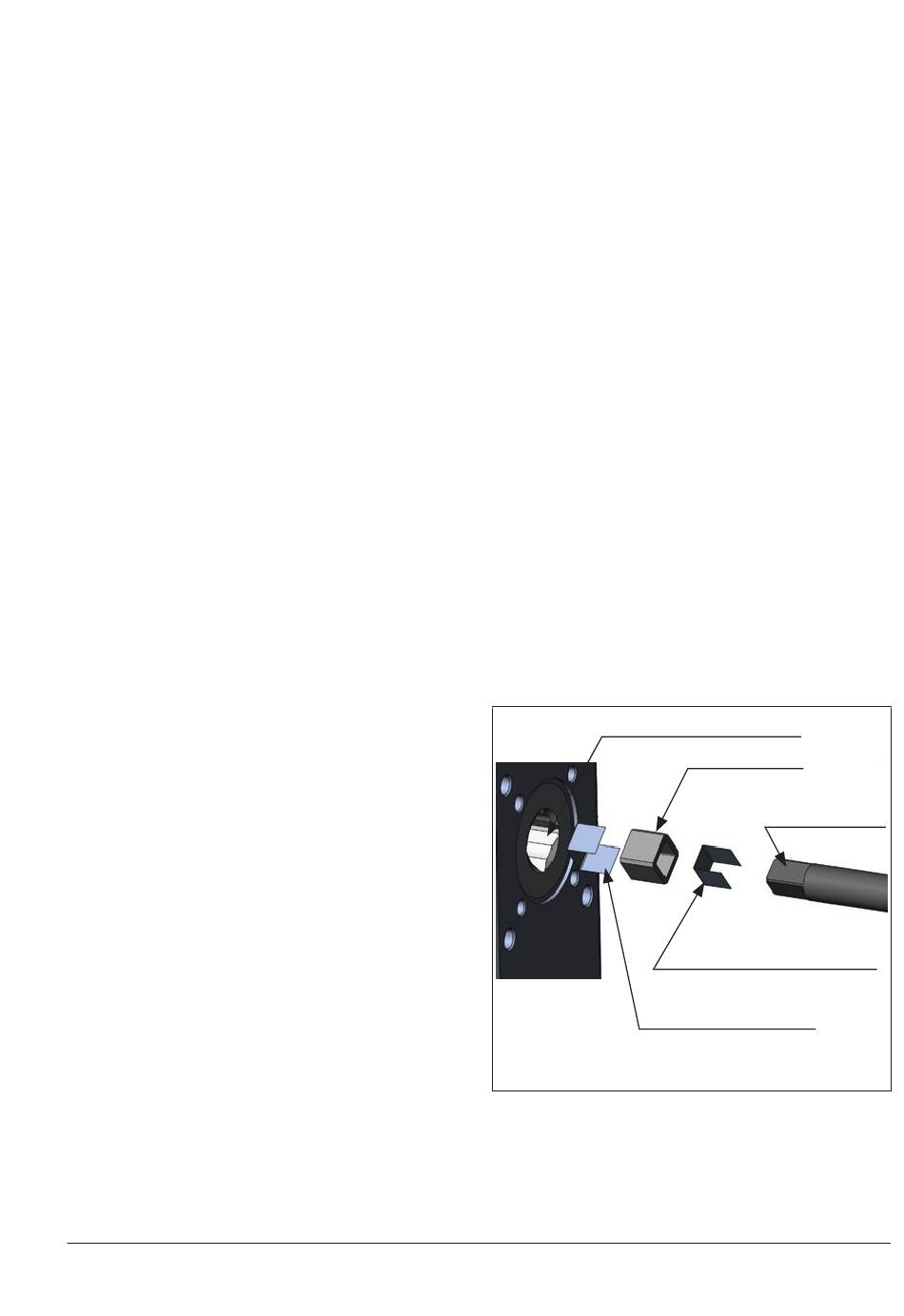

Bild 5-3: Keile zwischen Ventilwelle, Wellenad-
apter und Antrieb
Montage
Wellenadapter
Vierkant Ventil-
welle (male)
Keil zwischen Ventilwel-
le und Wellenadapter
