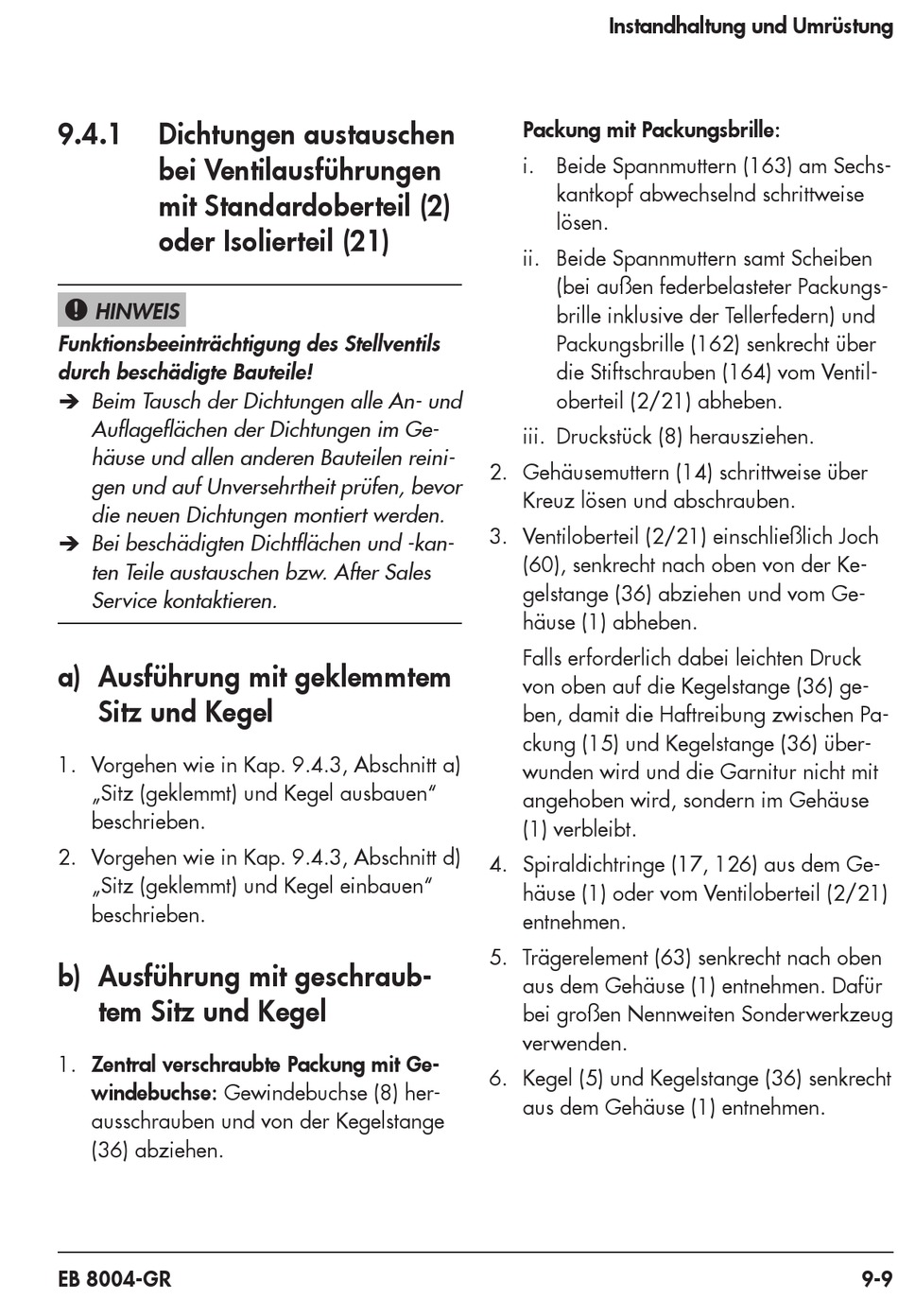

9.4.1
Dichtungen austauschen
bei Ventilausführungen
mit Standardoberteil (2)
oder Isolierteil (21)
HINWEIS
!
Funktionsbeeinträchtigung des Stellventils
durch beschädigte Bauteile!
Î Beim Tausch der Dichtungen alle An- und
Auflageflächen der Dichtungen im Ge-
häuse und allen anderen Bauteilen reini-
gen und auf Unversehrtheit prüfen, bevor
die neuen Dichtungen montiert werden.
Î Bei beschädigten Dichtflächen und -kan-
ten Teile austauschen bzw. After Sales
Service kontaktieren.
a) Ausführung mit geklemmtem
Sitz und Kegel
1. Vorgehen wie in Kap. 9.4.3, Abschnitt a)
„Sitz (geklemmt) und Kegel ausbauen"
beschrieben.
2. Vorgehen wie in Kap. 9.4.3, Abschnitt d)
„Sitz (geklemmt) und Kegel einbauen"
beschrieben.
b) Ausführung mit geschraub-
tem Sitz und Kegel
1. Zentral verschraubte Packung mit Ge-
windebuchse: Gewindebuchse (8) her-
ausschrauben und von der Kegelstange
(36) abziehen.
EB 8004-GR
Instandhaltung und Umrüstung
Packung mit Packungsbrille:
i. Beide Spannmuttern (163) am Sechs-
kantkopf abwechselnd schrittweise
lösen.
ii. Beide Spannmuttern samt Scheiben
(bei außen federbelasteter Packungs-
brille inklusive der Tellerfedern) und
Packungsbrille (162) senkrecht über
die Stiftschrauben (164) vom Ventil-
oberteil (2/21) abheben.
iii. Druckstück (8) herausziehen.
2. Gehäusemuttern (14) schrittweise über
Kreuz lösen und abschrauben.
3. Ventiloberteil (2/21) einschließlich Joch
(60), senkrecht nach oben von der Ke-
gelstange (36) abziehen und vom Ge-
häuse (1) abheben.
Falls erforderlich dabei leichten Druck
von oben auf die Kegelstange (36) ge-
ben, damit die Haftreibung zwischen Pa-
ckung (15) und Kegelstange (36) über-
wunden wird und die Garnitur nicht mit
angehoben wird, sondern im Gehäuse
(1) verbleibt.
4. Spiraldichtringe (17, 126) aus dem Ge-
häuse (1) oder vom Ventiloberteil (2/21)
entnehmen.
5. Trägerelement (63) senkrecht nach oben
aus dem Gehäuse (1) entnehmen. Dafür
bei großen Nennweiten Sonderwerkzeug
verwenden.
6. Kegel (5) und Kegelstange (36) senkrecht
aus dem Gehäuse (1) entnehmen.
9-9
