Instandhaltung und Umrüstung
ist. Dabei die korrekte Ausrichtung an-
hand der Fase beachten, vgl. Bild 9-3.
9. Die erste Gleitscheibe (24), die Feder
(10) und die zweite Scheibe (20) in den
Packungsraum einschieben.
10. Die Packung (40) in den Packungsraum
einschieben. Dabei die korrekte Ausrich-
tung der V-Ringe beachten, vgl. Bild 9-3.
11. Schraubverbindung (60 oder 65, 75)
schmieren und die Stopfbuchsbrille (15)
samt Lagerbuchse (17) mithilfe der
Schraubverbindung (60 oder 65, 75) am
Ventilgehäuse befestigen. Anzugsmo-
mente beachten.

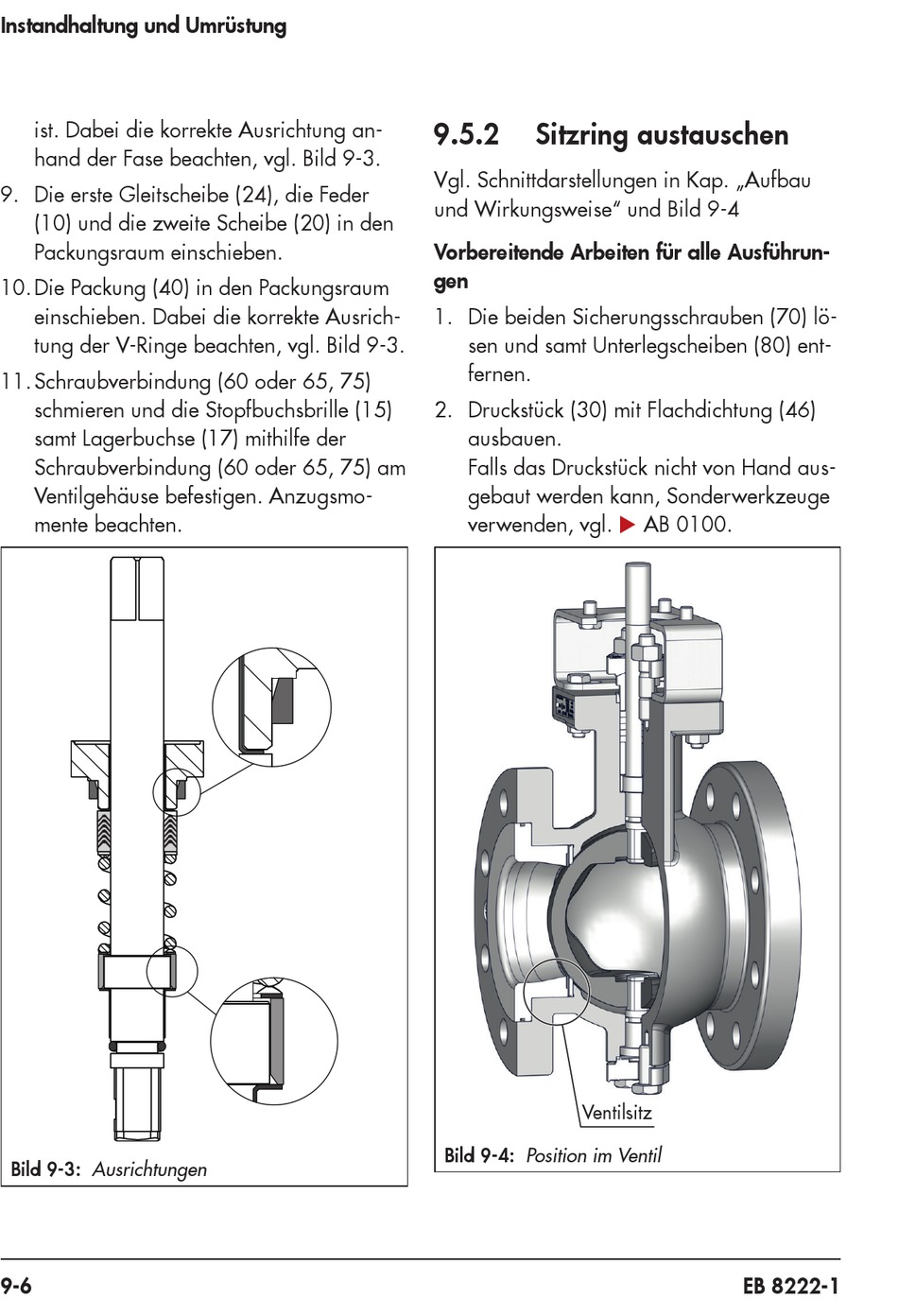

Bild 9-3: Ausrichtungen
9-6
9.5.2

Sitzring austauschen

Vgl. Schnittdarstellungen in Kap. „Aufbau
und Wirkungsweise" und Bild 9-4
Vorbereitende Arbeiten für alle Ausführun-
gen
1. Die beiden Sicherungsschrauben (70) lö-
sen und samt Unterlegscheiben (80) ent-
fernen.
2. Druckstück (30) mit Flachdichtung (46)
ausbauen.
Falls das Druckstück nicht von Hand aus-
gebaut werden kann, Sonderwerkzeuge
verwenden, vgl. u AB 0100.
Ventilsitz
Bild 9-4: Position im Ventil
EB 8222-1
