Überströmventil
Typ 33-7

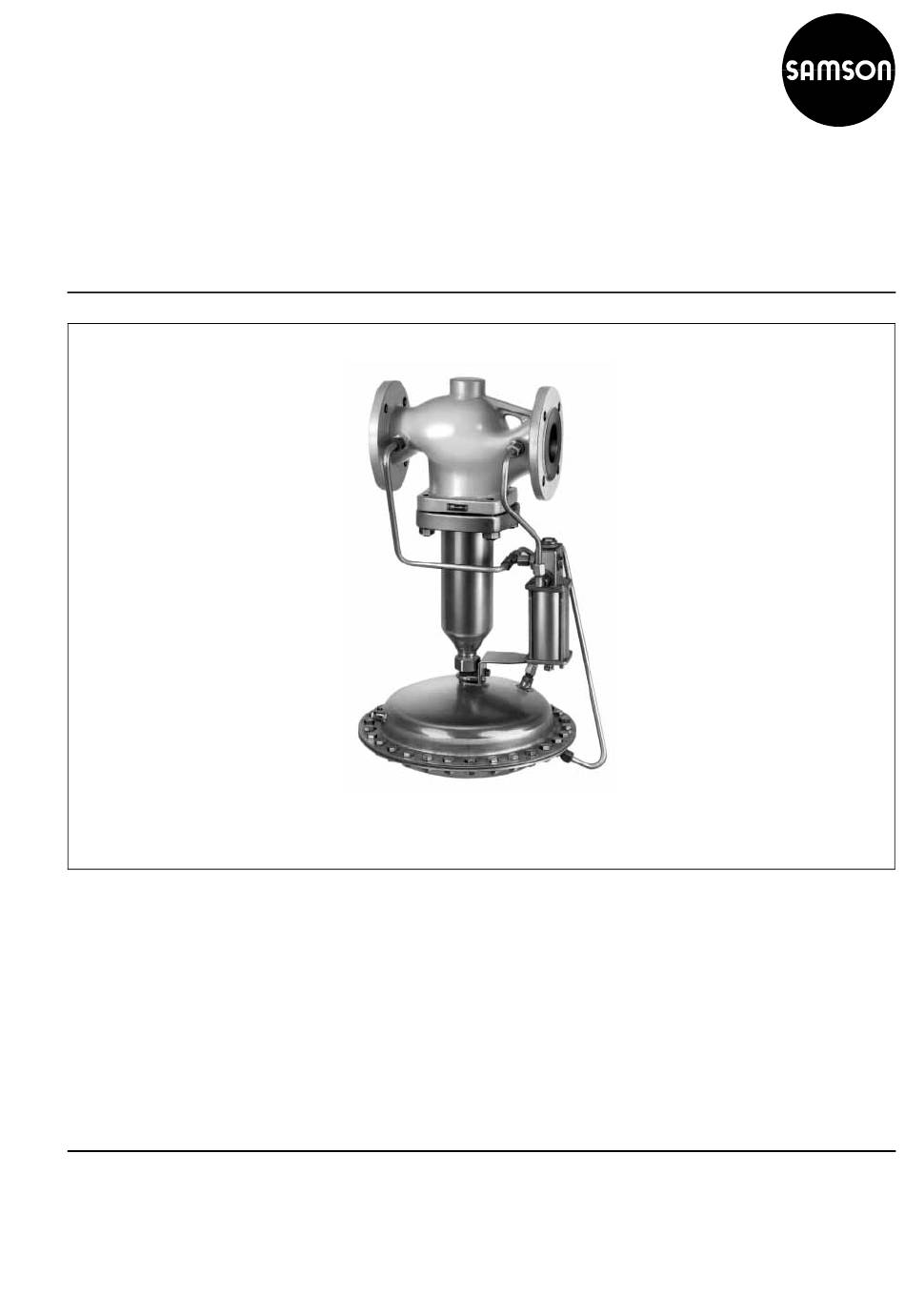

Bild 1 ⋅ Typ 33-7
1. Aufbau und Wirkungsweise
Der Überströmventil besteht aus dem Durch-
gangsventil und dem Stellantrieb mit ange-
bautem Hilfssteuerventil.
Das Überströmventil hat die Aufgabe, den
Druck vor dem Stellventil auf den am Hilfs-
steuerventil eingestellten Sollwert konstant zu
halten.
Ausgabe März 1996
Das Ventil öffnet mit steigendem Druck vor
dem Ventil
Bauteilprüfung:
Das Gerät ist als Sicherheits- Überströmventil
(SÜV) vom Technischen Überwachungsverein
(TÜV) bauteilgeprüft. (Prüfkennzeichen auf
Anfrage)
Einbau- und Bedienungsanleitung
EB 2551-2

Werbung

loading

Verwandte Anleitungen für Samson 33-7 Serie

Inhaltszusammenfassung für Samson 33-7 Serie

  • Seite 1 Überströmventil Typ 33-7 Bild 1 ⋅ Typ 33-7 1. Aufbau und Wirkungsweise Das Ventil öffnet mit steigendem Druck vor Der Überströmventil besteht aus dem Durch- dem Ventil gangsventil und dem Stellantrieb mit ange- Bauteilprüfung: bautem Hilfssteuerventil. Das Gerät ist als Sicherheits- Überströmventil Das Überströmventil hat die Aufgabe, den (SÜV) vom Technischen Überwachungsverein Druck vor dem Stellventil auf den am Hilfs-...

  • Seite 2: Steuerleitung Vordruck

    Das Medium fließt in Pfeilrichtung durch die druck p zusammen mit der Kraft der Stellfe- von Sitz (2) und Kegel (3) freigegebene Flä- dern (7) auf der anderen Seite der Arbeits- che, wobei die Kegelstellung den zu regeln- membran (6) erzeugen. den Vordruck (Überströmdruck) bestimmt.

  • Seite 3: Schmutzfänger

    übereinstimmt, ist das Ventil durch die Stell- Dingen den dichten Abschluß nicht beein- kraft der Federn (7) geschlossen. trächtigen können. Vor dem Regler ist unbe- dingt ein Schmutzfänger (Samson Typ 2NI) Wichtig: einzubauen. Für die einwandfreie Funktion des Reglers muß der Mindestdifferenzdruck ∆p den in Achtung: Trotz Einbau eines Schmutzfängers...

  • Seite 4: Sollwerteinstellung

    ø D 380 (A=640 cm Gewicht PN16 10 % für Stahl- und Shäroguß PN 25 SAMSON AG ⋅ MESS- UND REGELTECHNIK Weismüllerstraße 3 ⋅ D-60314 Frankfurt am Main Postfach 10 19 01 ⋅ D-60019 Frankfurt am Main EB 2551-2 Telefon (0 69) 4 00 90 ⋅ Telefax (0 69) 4 00 95 07...

  • Seite 5: Umstellung Von Chromatierung Auf Irisierende Passivierung

     Umstellung von Chromatierung auf irisierende Passivierung SAMSON stellt die Oberflächenbehandlung von passivierten Stahlbauteilen in der Pro- duktion um. Dadurch ist es möglich, dass Sie ein Gerät erhalten, bei dem Bauteile ver- wendet wurden, die verschiedene Arten der Oberflächenbehandlung erfahren haben.
