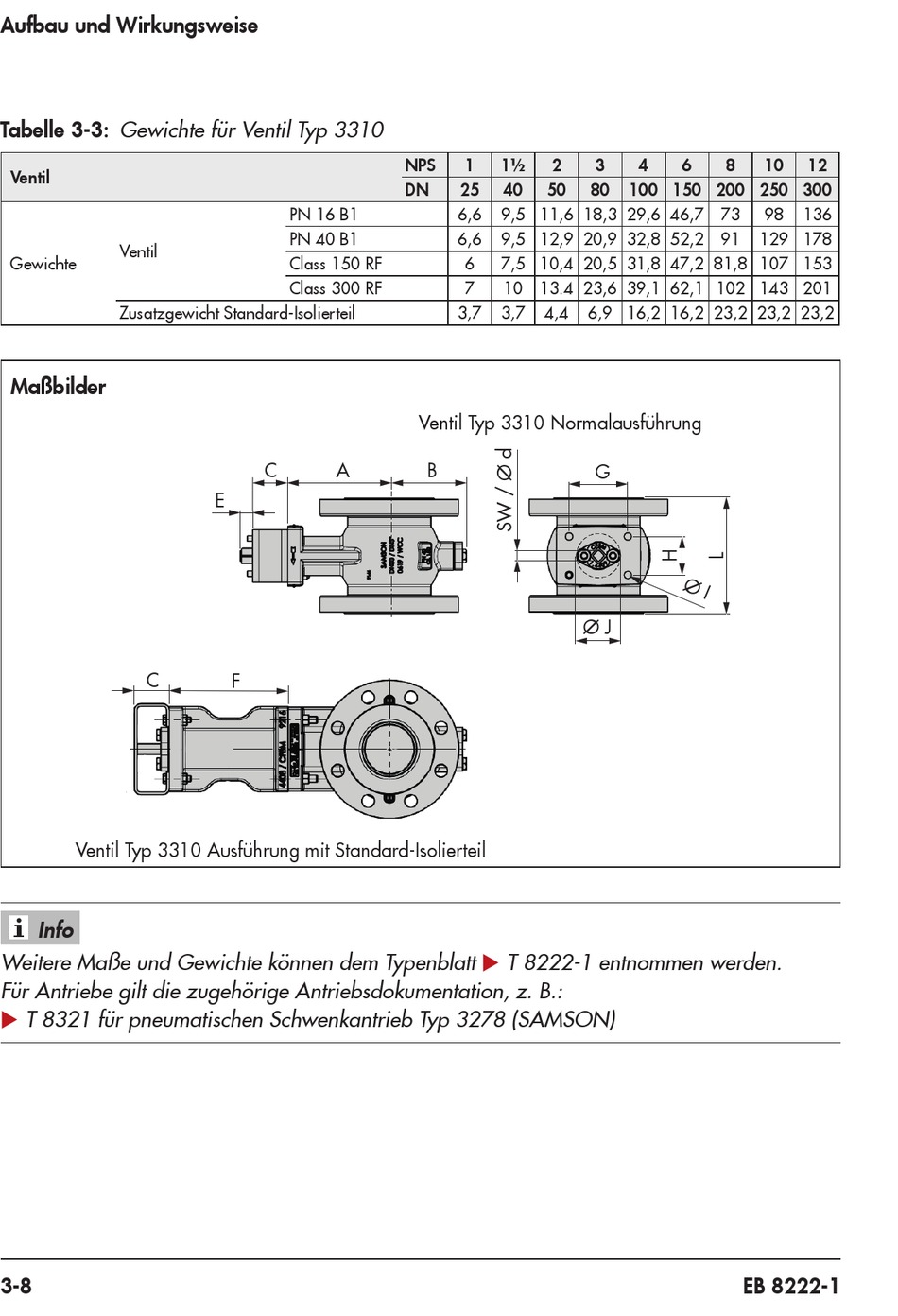

Aufbau und Wirkungsweise
Tabelle 3-3: Gewichte für Ventil Typ 3310
Ventil
Ventil
Gewichte
Zusatzgewicht Standard-Isolierteil
Maßbilder
C
Ventil Typ 3310 Ausführung mit Standard-Isolierteil
Info
Weitere Maße und Gewichte können dem Typenblatt u T 8222-1 entnommen werden.
Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B.:
u T 8321 für pneumatischen Schwenkantrieb Typ 3278 (SAMSON)
3-8
PN 16 B1
PN 40 B1
Class 150 RF
Class 300 RF
C A
E
F
NPS 1 1½ 2
DN 25 40 50
6,6 9,5 11,6 18,3 29,6 46,7 73
6,6 9,5 12,9 20,9 32,8 52,2 91
6 7,5 10,4 20,5 31,8 47,2 81,8 107 153
7 10 13.4 23,6 39,1 62,1 102 143 201
3,7 3,7 4,4
Ventil Typ 3310 Normalausführung
B
3 4 6 8
80 100 150 200 250 300
6,9 16,2 16,2 23,2 23,2 23,2
G
Ø J
EB 8222-1
10 12
98 136
129 178
