100i / 200i / 300i / 400i
3.17 Installation der Gaswählkonsole
Die Gaswählkonsole muss an einem geeigneten Ort installiert werden, der für das Bedienpersonal gut zugänglich ist. Das Gerät sollte auf einer flachen, horizontalen Oberfläche installiert
werden. Wird das Modul an einer Halterung montiert, die Bewegungen oder Vibrationen ausgesetzt ist, muss der Installateur das Modul so montieren, dass ein fester Sitz gewährleistet ist.
Aufgrund möglicher elektromagnetischer Interferenzen sollte das Modul so weit wie möglich vom Lichtbogenstarter entfernt installiert werden. Das Steuerkabel kann dabei in derselben
Kabeltrasse verlegt werden, wie die vom Lichtbogenstarter, jedoch getrennt von den Brennerleitungen.
Das Modul besitzt Füße, um zwischen der Grundplatte des Moduls und der Anbaufläche einen Abstand herzustellen. Die Lüftungsgitter an der Rückwand des Moduls dürfen ebenfalls
nicht blockiert werden, um den Luftstrom nicht zu beeinträchtigen.

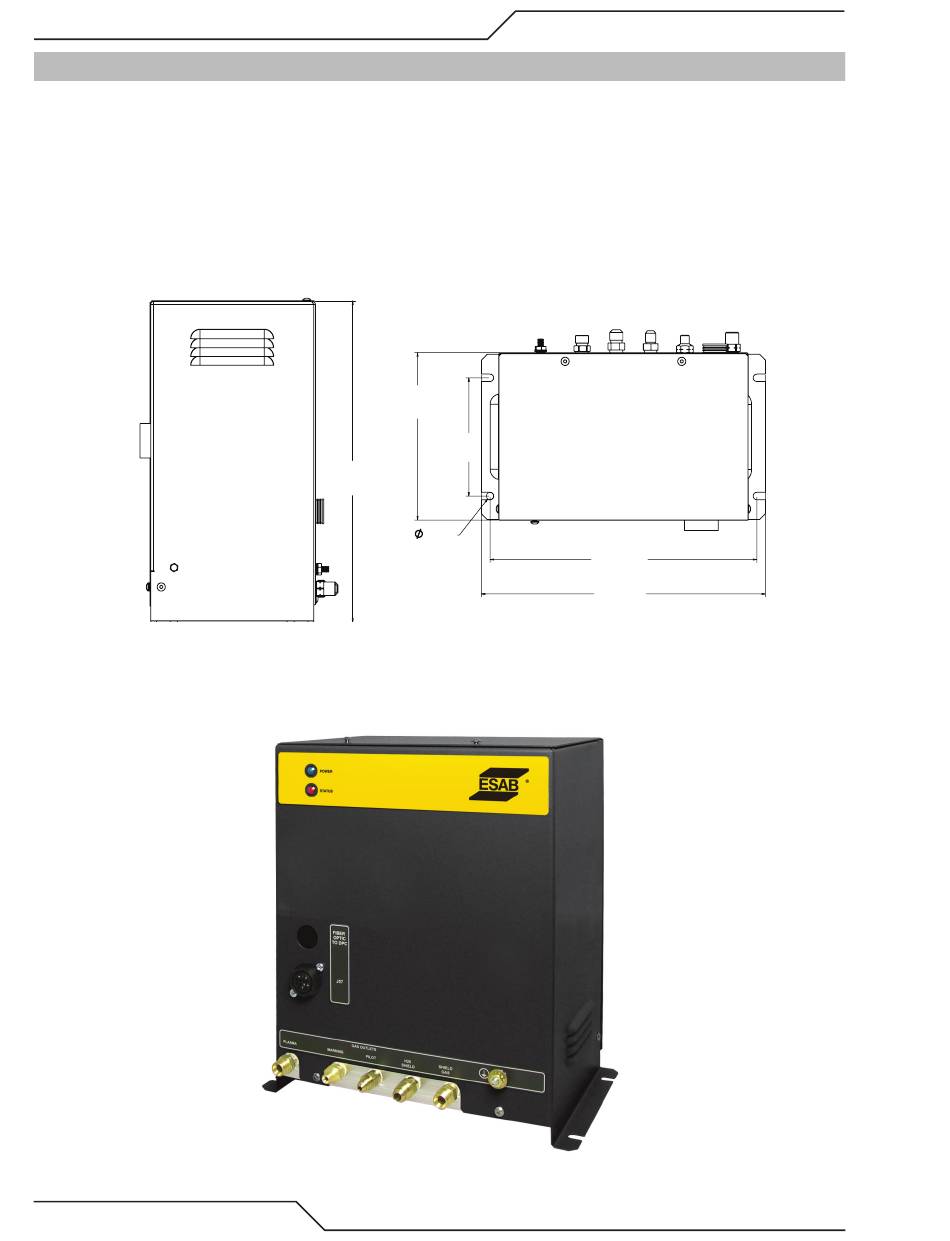

Einbauabmessungen

DMC-3000 Profil

Vorbereitung

1. Entfernen Sie die Schrauben, mit denen die Abdeckung am Modul befestigt ist.
44
[179.8 mm]
13.60 in
[345.6 mm]
Art # A-09459DE
DMC-3000 oberen
Gaswählkonsole – Sicht von oben
7.08 in
5.00 in
[127.0 mm]
.30 in
[7.62 mm]
INSTALLATION
11.44 in
[290.6 mm]
12.18 in
[309.4 mm]
0560956430DE
