Einstellungen zweiadrig und vieradrig

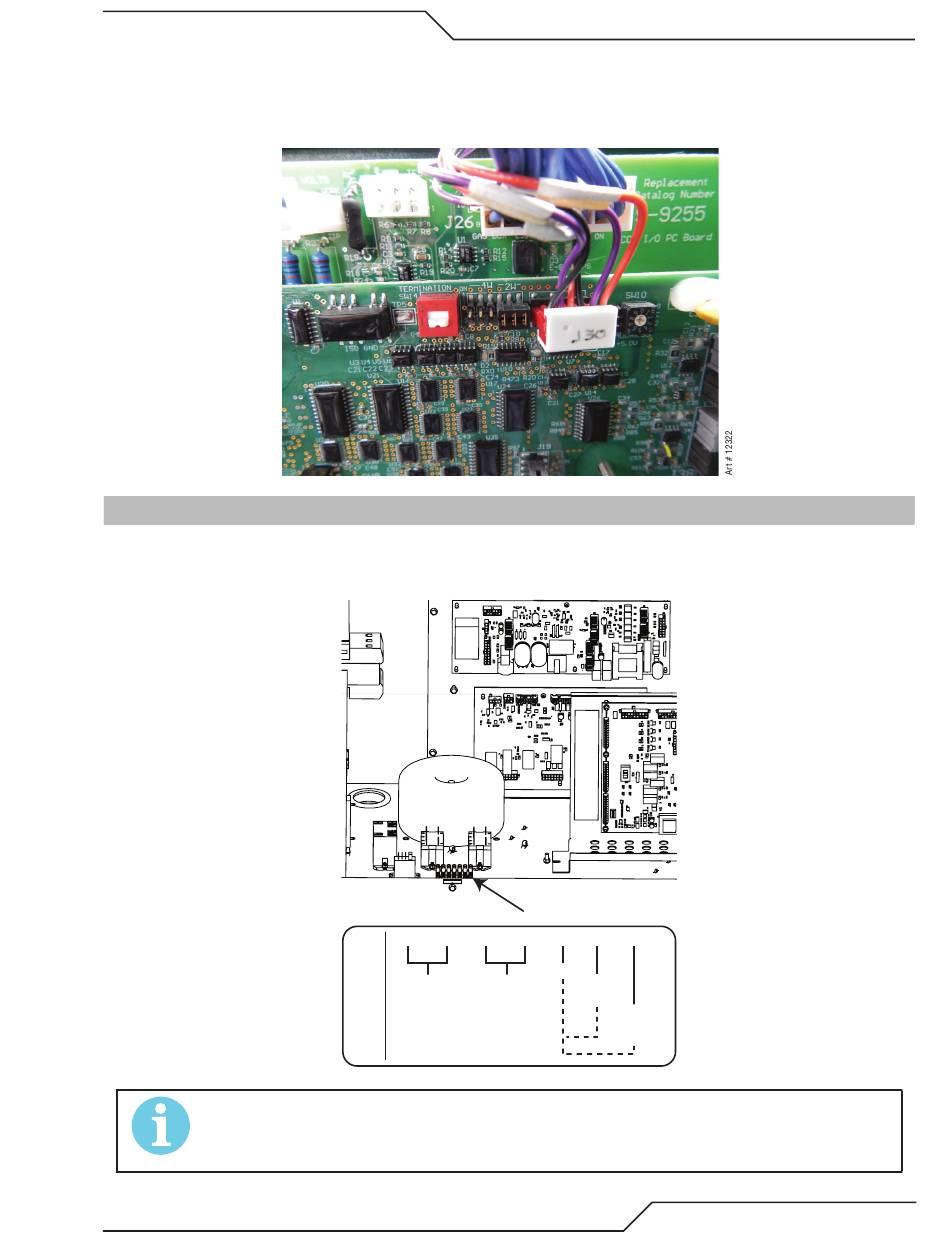

Bei Verwendung mit der Vision T5™ CNC-Steuerung muss sich der Stecker in der nachstehend gezeigten zweiadrigen Position (2W) befinden.
Bei anderen CNC-Steuerungen mit vieradriger Kommunikation setzen Sie den Jumper in die Stellung 4W.
3.16 Anschlüsse für die Höhenregelung
Die Klemmenleiste bietet Anschlüsse zu negativen Lichtbogenspannungen (Brenner oder Elektrode), Düsenspannungen (Pilotlichtbogen) und Werkstück. Dieses dienen der Höhenkontrolle,
die einen Anschluss an die volle, ungeteilte Lichtbogenspannung erfordert. Auf der Klemmenleiste stehen auch 120 V AC und 24 V AC zur Verfügung. Die zulässige Stromaufnahme beträgt
100 mA bei 120 V AC und 1 A bei 24 V AC.
HINWEIS!
In der Rückwand befinden sich Öffnungen für individuelle Verkabelungen. Diese Öffnungen werden denen im CCM für kundenspezifische
Verkabelung (und Zugentlastung) für Anschlüsse für Höhenkontrollen usw. vorgezogen.
0560956430DE
1
2
3
4
TB4
24 Volt/
24 Volt/
Wechselstrom
Wechselstrom
@ 1 Ampere
@ 100 ma.
Art # A-11954DE
INSTALLATION
100i / 200i / 300i / 400i
Art # A-11900
5
6
7
Werk
Spitzevolt
(Rückle.)
Lichtbogen
Volts
(Brenner)
