100i / 200i / 300i / 400i
VORSICHT
!
Legen Sie die Kühlmittelleitungen NICHT über Kreuz, da so keine ausreichende Kühlung des Plasmabrenners gewährleistet
werden kann und die Garantieansprüche verfallen.

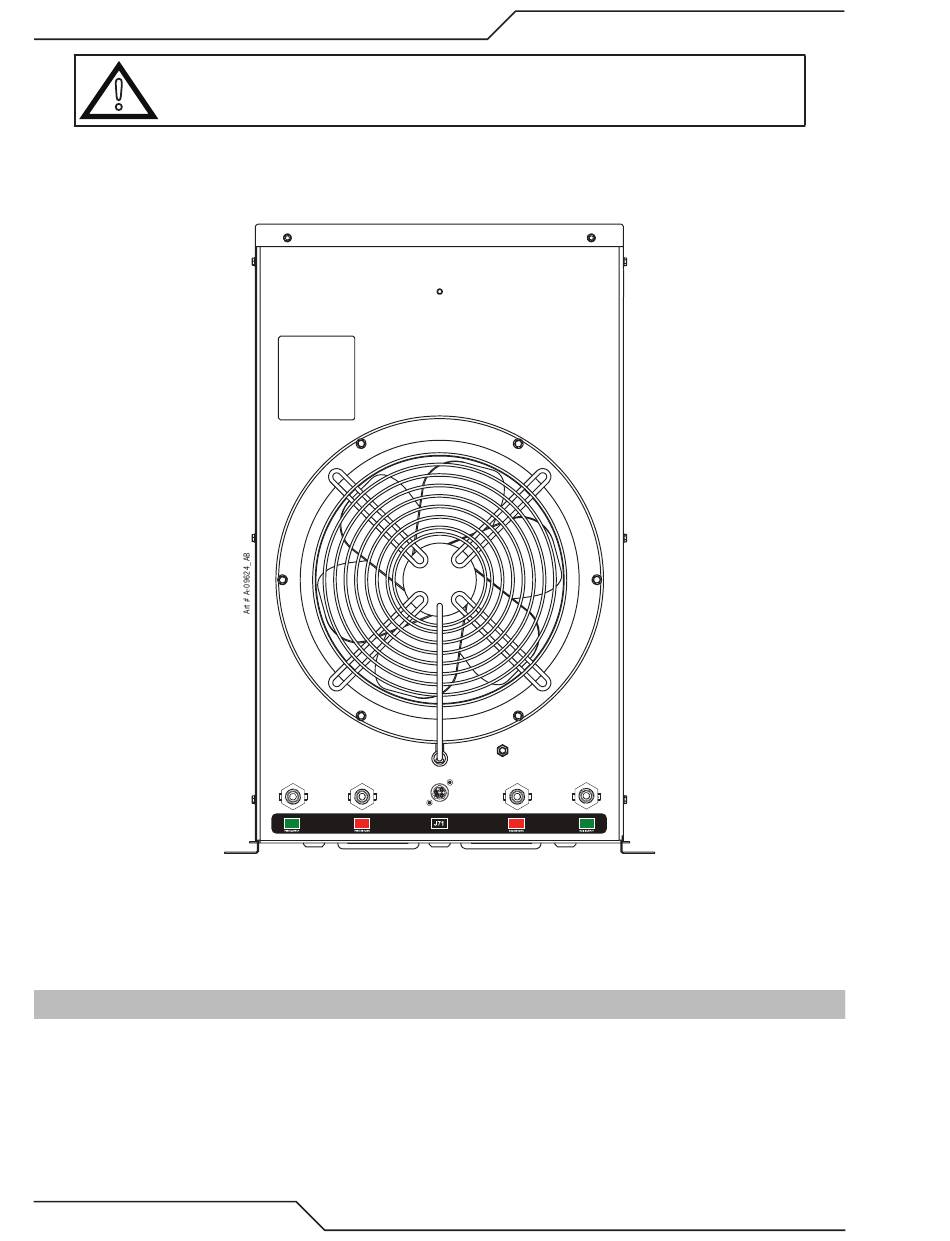

Bringen Sie alle #6 JIC Anschlüsse an und ziehen sie mit einem 18 mm Schraubenschlüssel fest. Ziehen Sie nicht zu fest an, da die Anschlussgewinde sonst überdrehen und ein Leck verursacht
wird. Schalten Sie den 400i nicht ein, wenn sich kein Kühlmittel im Behälter befindet. Für den externen Kühler müssen zusätzliche 3,78 Liter Kühlmittel in das System eingefüllt werden.
Überwachen Sie den Flüssigkeitsstand, während Sie die Stromversorgung der iSerie befüllen. Achten Sie darauf, dass der Kühlmittelstand im Behälter nicht unter die Mindestgrenze sinkt.
Befestigen Sie das Kabel von J70 der Stromversorgung an J71 des Wärmetauschers, nachdem sichergestellt ist, dass Kühler und Kühlmittelleitungen keine Undichtigkeiten aufweisen.
Beim Plasmaschneiden mit geringer Stromstärke springt der externe Kühler möglicherweise nicht an. Das ist normal.
Überprüfen Sie regelmäßig den Kühler auf Verstopfungen und entfernen Sie sie durch Absaugen der Lamellen. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten zum Entfernen
von Ablagerungen, sie könnten die Kühlerleistung beeinträchtigen.
3.23 Installieren der Lichtbogen-Fernzündung
Einbauort
Wählen Sie zum Einbau einen sauberen, trockenen Ort, der gut belüftet ist und ausreichend Montagefreiheit um die einzelnen Bauteile bietet.
Lesen Sie die am Anfang dieses Handbuchs aufgeführten Sicherheitshinweise, um sicherzustellen, dass der Standort allen erforderlichen Sicherheitsanforderungen gerecht wird.
Schließen Sie die Verbindungskabel und Schläuche an den Lichtbogenstarter an. Im Bereich des Lichtbogenstarters muss ausreichend Platz für diese Anschlüsse vorhanden sein, ohne
dass diese geknickt oder verbogen werden.
56
INSTALLATION
0560956430DE
