Installation Der Externen Aufhäng-Schaltsteuerung - ESAB ESP-200 Installationsanleitung

ABSCHNITT 3

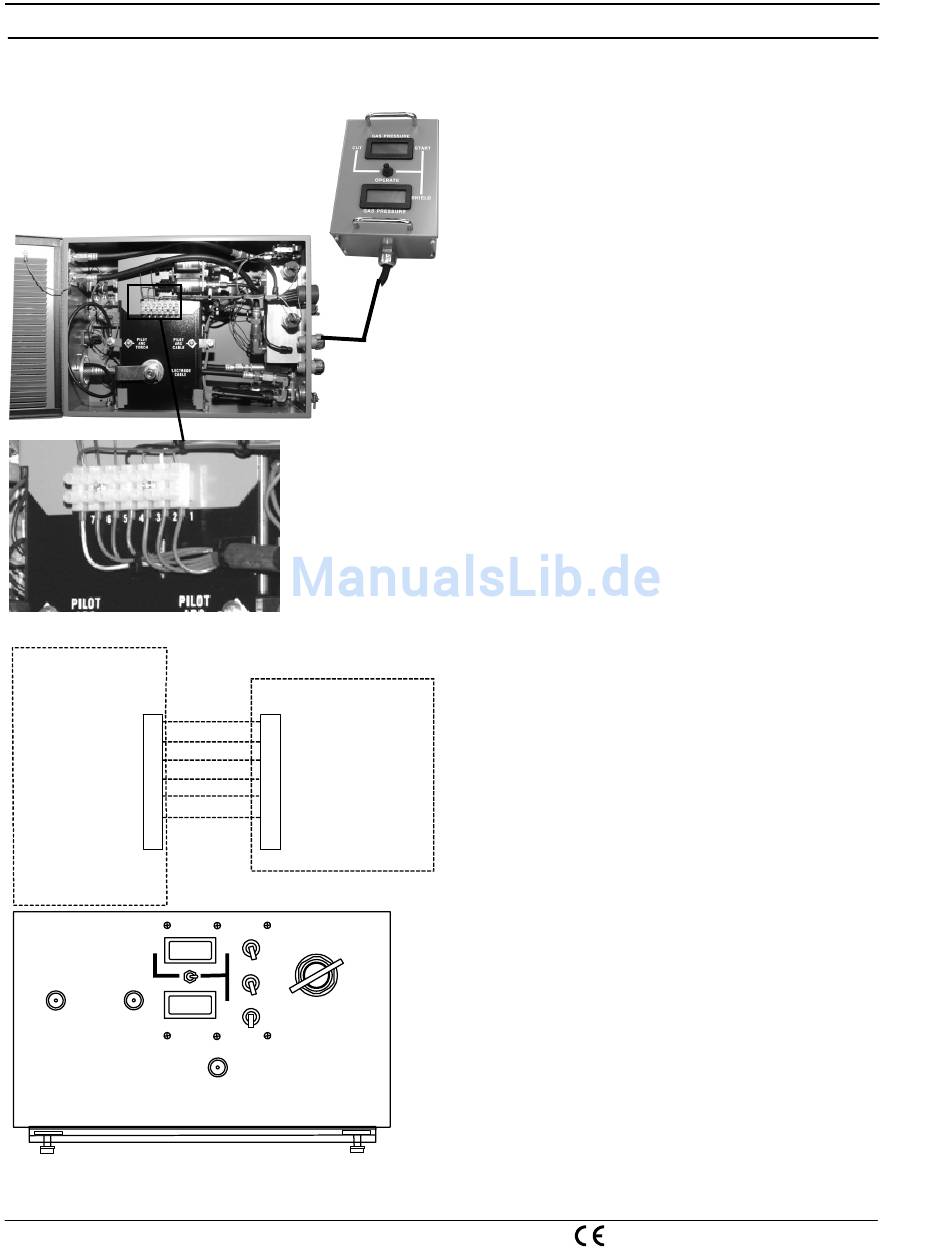

3.6.4 Installation der externen Aufhäng-Schaltsteuerung
TB5 im Rohrleitungskasten
TB5
1
2
3
Plumbing Box
4
5
6
7
GAS PRESSURE
CUT
SHIELD START
GAS PRESSURE
3-24
TB1
1
2
3
Set-up Pendant
4
5
6
7
START GAS
START
SHIELD GAS
CUT GAS
SHIELD
CUT OXYGEN / NITROGEN
CUT AIR
ESP-200 Plasmarc Schneidsystem
Externe Aufhäng-Schaltsteuerung
Bei dem Kabel für die Aufhäng-Schaltsteuerung/das
Schaltpaneel handelt es sich um ein Leiterkabel Nr.
6.
Schließen Sie wie folgt an:
TB5-1 an TB1-1
TB5-2 an TB1-2
TB5-3 an TB1-3
TB5-4 an TB1-4
TB5-5 an TB1-5
TB5-6 an TB1-6
Externes Rüstungspaneel mit Regleroption für
Schneidmaschinen. Siehe Betriebsanleitung der
Maschine zwecks weiterer Einzelheiten.
Installation
