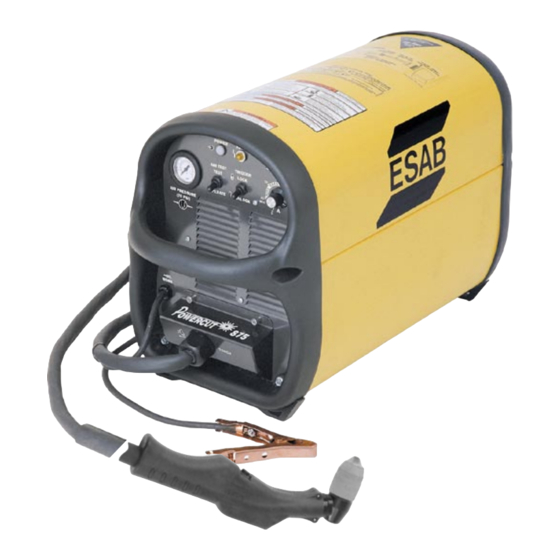

ESAB Powercut 875 Bedienungsanleitung
Plasmalichtbogenschneidsystem
Verwandte Anleitungen für ESAB Powercut 875
Inhaltszusammenfassung für ESAB Powercut 875

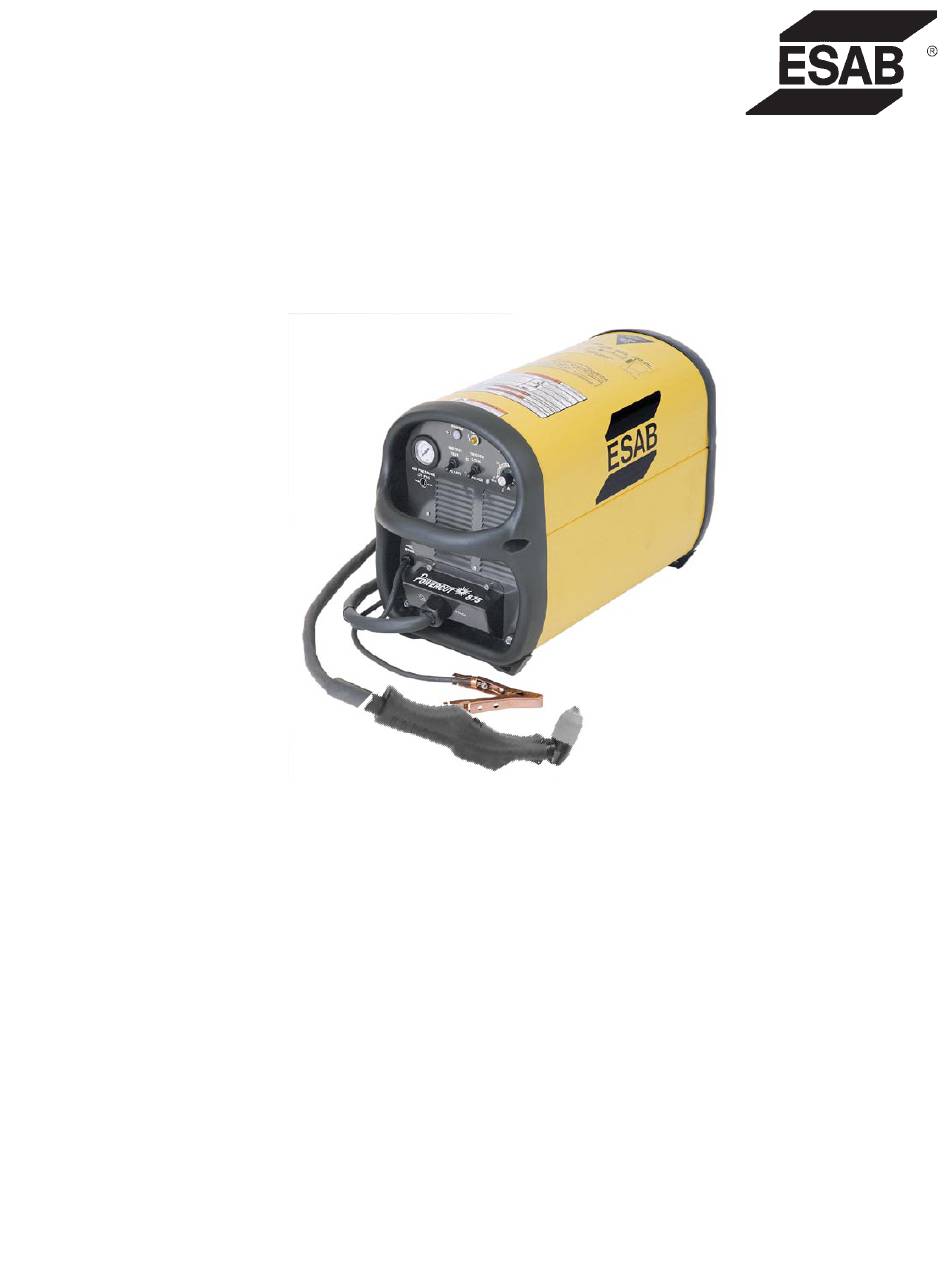

- Seite 1 Powercut 875 Plasma Arc Cutting Package Uživatelská příručka (CS) Instruktionsbog (DA) Instructiehandleiding (NL) Instruction Manual (EN) Kasutusjuhend (ET) Käyttöohje (FI) Manuel d'instruction (FR) Bedienungsanleitung (DE) Használati útmutató (HU) Manuale di istruzioni (IT) 0558004972 01/2008...
- Seite 24 ODDÍL 4 OBSLUHA...
- Seite 44 SEKTION 4 BETJENING...
- Seite 64 HOOFDSTUK 4 BEDIENING...
- Seite 78 sEctIoN 3 INstallatIoN...
- Seite 84 sEctIoN 4 opEratIoN...
- Seite 104 OSA 4 KASUTAMINE...
- Seite 124 KAPPALE 4 KÄYTTÖ...
- Seite 144 SECTION 4 FONCTIONNEMENT...
- Seite 145 Powercut 875 Plasmalichtbogenschneidsystem Bedienungsanleitung (DE) Dieses Handbuch gibt Anweisungen zur Installation und Bedienung für die folgenden Powercut 875 Schneid- systeme, die mit Seriennummer (PxxJ434xxx) beginnen. System P/N 0558004942 - 230 V, CE 7.6m (25’) System P/N 0558004940 - 400 V, CE 7.6m (25’) System P/N 0558005167 - 230 V, CE 15.2m (50')
-
Seite 146: Verantwortung Des Benutzers
SICHERN SIE SICH; DASS DIESE INFORMATION DEM BEDIENER AUSGEHÄNDIGT WIRD. SIE KÖNNEN ZUSÄTZLICHE KOPIEN VON IHREM HÄNDLER ERHALTEN. VORSICHT Diese BEDIENUNGSANLEITUNG ist für erfahrene Bediener gedacht. Wenn Sie mit den Bedienungsgrundsätzen und sicheren Verfahren für Lichtbogenschweißen und -schneiden nicht völlig vertraut sind, empfehlen wir Ihnen dringend, unsere Broschüre, „Vorsichtsmaßnahmen und sichere Verfahren für Lichtbogenschweißen, -schneiden und -abtragung”, Formular 52-529, zu lesen. - Seite 147 Nötiges Zubehör ............................. 155 Örtlichkeit ..............................155 Prüfung ............................... 155 Primäre elektrische Eingangsverbindungen ................155 Sekundäre Ausgangsverbindungen ....................156 ABSCHNITT 4 BEDIENUNG ............................. 159 Bedienung ..............................159 Powercut 875 Steuerelemente ......................159 Schneiden mit dem PT-32EH ......................160 Allgmeine Schneidprobleme ......................163...
- Seite 148 INHALTSANGABE...
-
Seite 149: Sicherheitsvorkehrungen
ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN Sicherheitsvorkehrungen Benutzer von ESAB Schweiß- und Plasmaschneidausrüstung haben die Verantwortung sicherzustellen, dass jede an oder in Nähe der Ausrüstung arbeitende Person die wichtigen Sicherheitsvorkehrungen beachtet. Diese Sicherheitsvorkehrungen müssen mit den auf diese Art von Schweiß- oder Plasmaschneidausrüstung anzuwendende Forderungen übereinstimmen. - Seite 150 ABSCHNITT 1 SICHERHEITSVORKEHRUNGEN SCHWEISSEN UND PLASMASCHNEIDEN KANN FÜR SIE SELBST UND FÜR ANDERE GEFÄHRLICH SEIN. TREFFEN SIE DESHALB BEIM SCHWEISSEN WARNUNG UND SCHNEIDEN SICHERHEITSVORKEHRUNGEN. FRAGEN SIE IHREN AR- BEITGEBER NACH SICHERHEITSMASSNAHMEN, DIE AUF DEN GEFAHR- DATEN DES HERSTELLERS BERUHEN SOLLTEN. ELEKTRISCHER SCHLAG kann tödlich sein.
-
Seite 151: Allgemeines
Verfügung zu stellen. Sie finden ebenfalls technisches Referenzmaterial zur Hilfestellung bei der Problembehandlung mit dem Schneidsystem. ERHÄLTLICHE SYSTEME 2.3.1 Automatische Schneidanlagen Die auf der Vorderseite und unten aufgeführten Powercut 875 Systeme enthalten folgende Teile: PT-32EH Brenner 75 o Kopf,7.6m (25') ........0558003548 PT-32EH Brenner,75 o Kopf,15.2m (50') ......0558003549 PT-32EH 230V/400V Langes Hitzeschild (LHS) Ersatzteilsatz- Ausschließlich EU-Einheiten ..0558004949... -
Seite 152: Technische Daten
ABSCHNITT 2 BESCHREIBUNG 2.4 TECHNISCHE DATEN Table 2-1. Powercut 875 technische Daten Spannungsbereich 60% Gleichstrom* 60 A @ 100 V dc 100% Gleichstrom* 50 A @ 104 V dc Ausgang Strombereich 20 bis 60 Ampere Leerlaufspannung 275 V dc Primäre Eingangsspannung... - Seite 153 1473mm (58") 6.4mm (1/4") 457mm (18") 9.5mm (3/8") 254mm (10") 12.7mm (1/2") 152mm (6") Aluminum 1.6mm (1/16") 5080mm (200") 3.2mm (1/8") 2794mm (110") 6.4mm (1/4") 1219mm (48") 9.5mm (3/8") 432mm (17") 12.7mm (1/2") 356mm (14") Bild 2-2.PT-32EH /Powercut 875 Schneidleistung...
-
Seite 154: Zubehör
Die Einheiten können auf beiden Seiten der Maschine mithilfe der beiden Hebepositionen der Endhandgriffe angebracht werden. 2. Radkarren, P/N 0558003014 Dieser 98.4mm (3-7/8”) hohe Karren besitzt eine vordere und hintere Drehgießmaschine für Schergewichte, so dass die Powercut 875 um das Werkstück herum gerollt werden kann. Tabelle 2-3.PT-32EH CE Ersatzteilkit, Inhalt Beschreibung Teil Nr. -
Seite 155: Installierung
Menge an Schmutz, Staub und überschüssiger Hitze, der die Ausrüstung ausge- liefert ist, sollte minimiert werden. Es sollte zumindest 1m Freiraum zwischen der Stromquelle des Powercut 875 und der Wand oder jedem Objekt sein, um eine freie Luftbewegung in der Stromquelle zu ermöglichen. -
Seite 156: Sekundäre Ausgangsverbindungen
ABSCHNITT 3 INSTALLIERUNG Ein Leistungstrennschalter mit Sicherungen oder ein Leistungsschutzschalter sollte an der Hauptstromtafel vorhanden sein (siehe Abb. 3-1 und Tabelle 3-1 für die Sicherungsgrößen) Das Eingangsstromkabel der Konsole kann direkt mit dem Trennschalter verbinden werden. Anderenfalls können Sie einen passenden Stecker und eine Anschlussdose von Ihrem Elektrohändler erstehen. -
Seite 157: Sicherheitserdung
Freiraum um den Griff herum PT-32EH Vorfiltrierter LUFTZUGANG (vom Kunden bereitgestellt) 6.2 bis 10.3 bar (90 bis 150 psig max) LEISTUNGSTRENNSCHALTER MIT SICHERUNG VOM KUNDEN (siehe Tabelle 2.1 und WARNUNG hinsichtlich der Gehäuseerdung in Abschnitt 3.5) EINGANGSSTROMKABEL (Siehe Tabelle 3.1) Abbildung 3-1.Powercut 875 Schnittstellendiagramm... - Seite 158 ABSCHNITT 3 INSTALLIERUNG...
-
Seite 159: Abschnitt 4 Bedienung
Um den Bogen am Ende des Schnitts auszustellen, drücken und lösen sie den Brennerschalter erneut oder entfernen Sie Stellen Sie die Powercut 875 mindestens 3m den Brenner von der Arbeit. In UNGESCHLOSSENER Position muss der von dem Schnittbereich entfernt auf. Funken Brennerschalter vom Betreiber während der gesamten Schnittoperation... -
Seite 160: Das Schneiden Mit Der Pt-32Eh
VERSCHLUSSSCHALTER LUFTTESTSCHALTER STROM AN/AUS-SCHALTER Abbildung 4-1.Powercut 875 Steuerelemente 4.3 DAS SCHNEIDEN MIT DER PT-32EH Gehen Sie folgendermaßen vor, um mit dem PT-32EH-Brenner zu schneiden (Abbildung 4-4). Halten Sie die Brennerdüse ca. 3,2 bis 4,8mm über der Arbeit und neigen Sie sie bei ca. 15-30°. Dadurch wird verhindert, dass Splitter in die Düse gelangen. -
Seite 161: Schnittrichtung
4.3.1. Senkrechter Fächereinbruch mit der PT-32EH /Powercut 875 System Falls dieser Schnitt gewünscht ist, befestigen Sie den ESAB Ei—Aus-Führer (P/N 0558002393) Dann folgen Sie den Schritten in Abschnitt 4.3. Falls ein senkrechter Fächereinbruch für dünnes Material unter 9,5mm gewünscht wird, entfernen Sie die 70 Amp.-Düse vom Brennerkopf, fügen Sie ESAB 40 Amp.-Düse (P/N 0558002908) -
Seite 162: Anleitung
ABSCHNITT 4 BEDIENUNG Senkrechter Fächereinbruch vermindert die Lebenszeit von Brennerverbrauchsteilen erheblich. ANLEITUNG Der Versuch, mit mehr Spannung zu schneiden (70 Amp) könnte schweren Schaden an den Verbrauchsteilen mit sich bringen. STELLEN SIE DIE FÜHRUNG EIN, INDEM SIE IN ENTGEGENGESETZTE RICHTUNG DREHEN. DIES SCHÜTZT VOR UNABSICHTLICHEM LÖSEN DES SCHILDS. -
Seite 163: Verbreitete Schneidprobleme
Nachstehend finden Sie verbreitete Schneidprobleme mit den warscheinlichen Ursachen. Falls Probleme durch die Power- cut 875 verursacht werden, lesen Sie bitte den Wartungsabschnitt dieses Handbuchs. Falls das Problem dann nicht gelöste werden konnte, befragen Sie Ihren ESAB-Händler. A. Ungenügende Durchdringung. - Seite 164 ABSCHNITT 4 BEDIENUNG...
- Seite 184 4. SZAKASZ MŰKÖDÉS...
- Seite 204 SEZIONE 4 FUNZIONAMENTO...
