ESAB CUTMASTER 60
E. Kühlung
Kombination von Umgebungsluft und Gasstrom
durch Brenner.
F. Kenndaten des Brenners
Kenndaten der Handbrenner
Umgebungstemperatur
Einschaltdauer
Maximale Stromstärke
Spannung (V )
Spitze
Lichtbogenzündspannung
Kenndaten des Maschinenbrenners
Umgebungstemperatur
Einschaltdauer
Maximale Stromstärke
Spannung (V )
Spitze
Lichtbogenzündspannung
G. Gas-Spezifikation
Gasanforderungen für die Hand- und
Maschinenbrenner
Gas (Plasma und sekundär)
Betriebsdruck
Siehe HINWEIS
Maximaler Eingangsdruck
Gasfluss (Schneiden und
Fugenhobeln)
WARNUNG
!
Dieser Brenner darf nicht mit Sauerstoff
(O ) eingesetzt werden.
2
HINWEIS
Der Betriebsdruck variiert abhängig
von Brennermodell, Betriebsampere
sowie Länge der Brennerleitungen.
Die Gasdruckwerte finden Sie in den
entsprechenden Tabellen für das Modell.
H. Risiko eines direkten Kontakts
Bei Abstandsdüsen beträgt der empfohlene Abstand
3/16 Zoll/4,7 mm.
2T-2
104° F
40° C
100 % bei 60 A bei 400 scfh
60 A
500V
7kV
104° F
40° C
100% @ 100 A @ 400 scfh
120 A
500V
7kV
Druckluft
60 - 95 psi
4,1 - 6,5 bar
25 psi / 8,6 bar
300 - 500 scfh
142 - 235 lpm
2T.04 Optionen und Zubehör
Die Optionen und Zubehörteile können Sie dem
Abschnitt 6 entnehmen.
2T.05 Einführung zu Plasma
A. Plasmagasfluss
Plasma ist ein Gas, das auf eine extrem hohe
Temperatur erhitzt und ionisiert wurde, um es
elektrisch leitend zu machen. Die Schneide- und
Fugenhobelprozesse mit dem Plasmalichtbogen
verwenden dieses Plasma, um einen elektrischen
Lichtbogen auf das Werkstück zu übertragen. Das
zu schneidende oder zu entfernende Metall wird
durch die Hitze des Lichtbogens geschmolzen und
anschließend weggeblasen.
Während beim Schneiden mit dem Plasmalichtbo-
gen das Material getrennt werden soll, werden beim
Fugenhobeln mit dem Plasmalichtbogen Metalle bis
zu einer bestimmten Tiefe und Breite entfernt.
Beim Plasma-Schneidbrenner tritt ein kaltes Gas in
Zone B ein, in der ein Pilotlichtbogen zwischen der
Elektrode und der Brennerdüse das Gas erhitzt und
ionisiert. Der Hauptschneidlichtbogen springt dann
durch die Säule mit Plasmagas in Zone C über zum
Werkstück.
_
+

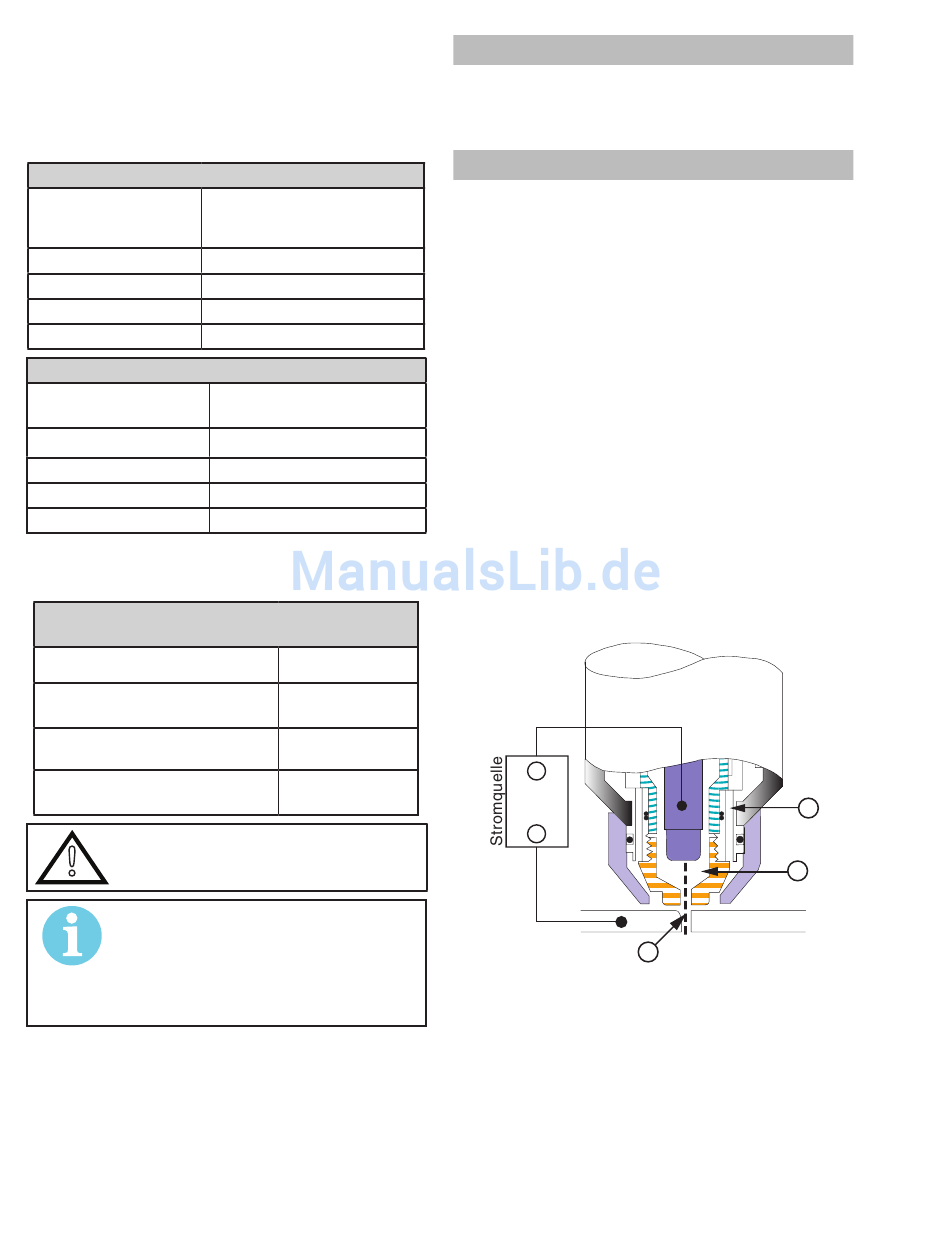

Detailansicht eines typischen Brennerkopfes
Indem das Plasmagas und der Lichtbogen durch
eine enge Öffnung gezwungen werden, stellt der
Brenner eine hochkonzentrierte Hitze in einem
kleinen Bereich bereit. Der starre, eingeschnürte
Plasmalichtbogen ist in Zone C dargestellt. Für
das Plasmaschneiden wird Gleichstrom (DC) mit
negativer Polung wir auf der Abbildung dargestellt
verwendet.
EINLEITUNG
A
B
Werkstück
C
A-00002DE
