Handbuch VIPA System SLIO
HB300D - IM - RD_053-1MT00 - Rev. 11/28

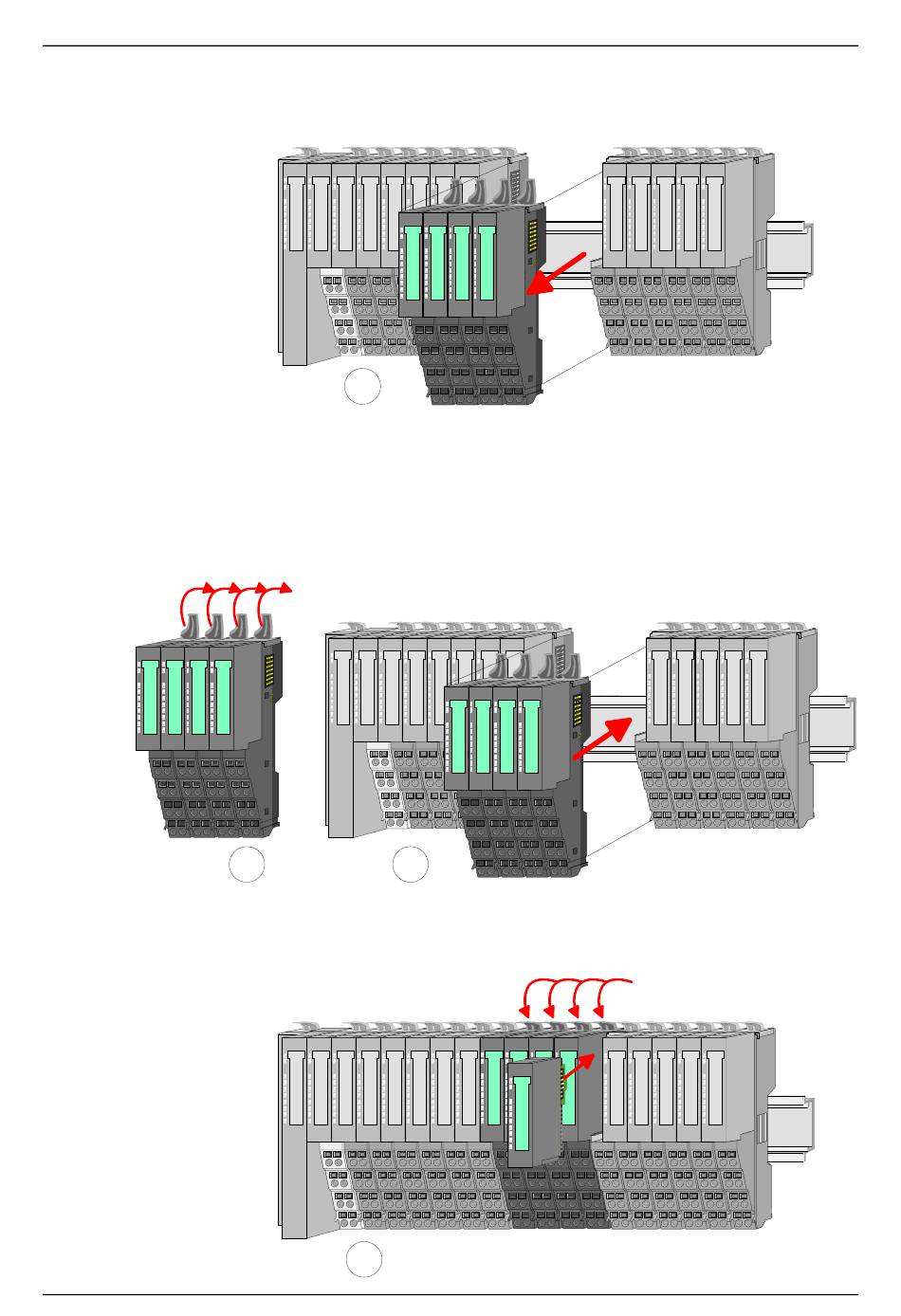

• Ziehen Sie die Modulgruppe nach vorne ab.
2
• Zur Montage klappen Sie alle Verriegelungshebel der zu montierenden
Modulgruppe nach oben.
• Stecken Sie die zu montierende Modulgruppe in die Lücke zwischen die
beiden Module und schieben Sie die Modulgruppe, geführt durch die
Führungsleisten auf beiden Seiten, auf die Tragschiene.
3
4
• Klappen Sie alle Verriegelungshebel wieder nach unten.
• Stecken Sie wieder das zuvor entnommene Elektronik-Modul.
5
Teil 1 Grundlagen und Montage
1-13
