Teil 1 Grundlagen und Montage
Demontage und Modultausch
Vorgehensweise
Austausch eines
Elektronik-Moduls
2. Pull
1. Press
Austausch eines
Moduls
1-10

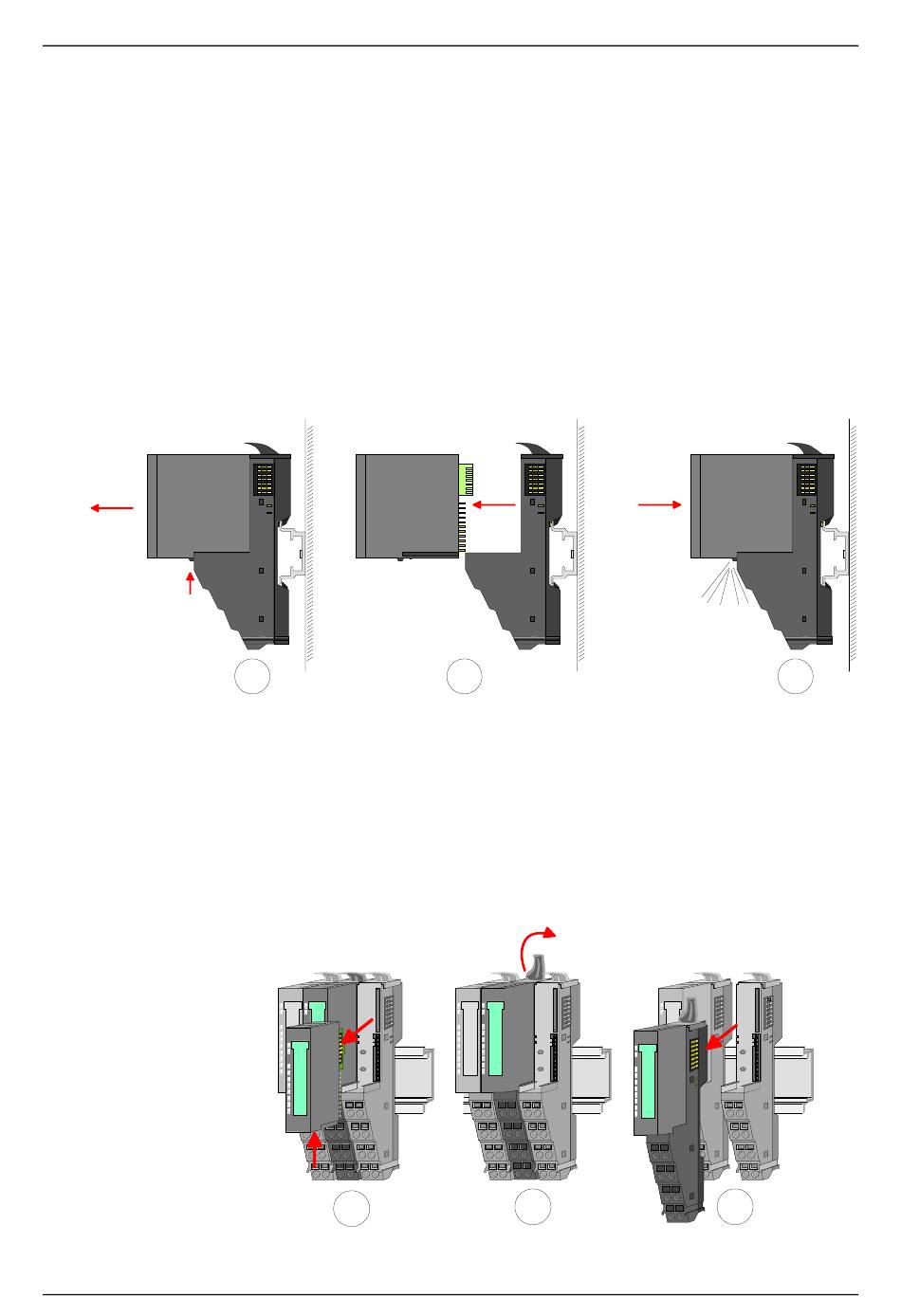

Bei der Demontage und beim Austausch eines Moduls, eines Kopf-Moduls
(z.B. Bus-Koppler) oder einer Modulgruppe müssen Sie aus montage-
technischen Gründen immer das rechts daneben befindliche Elektronik-
Modul entfernen! Nach der Montage kann es wieder gesteckt werden.
Zum Austausch eines Elektronik-Moduls können Sie das Elektronik-Modul,
nach Betätigung der Entriegelung an der Unterseite, nach vorne abziehen.
Für die Montage schieben Sie das Elektronik-Modul in die Führungs-
schiene, bis dieses an der Unterseite hörbar am Terminal-Modul einrastet.
1
• Entfernen Sie falls vorhanden die Verdrahtung am Modul. Näheres
hierzu finden Sie unter "Verdrahtung".
• Betätigen Sie die Entriegelung an der Unterseite des rechts daneben
befindlichen Elektronik-Moduls und ziehen Sie dieses nach vorne ab.
• Klappen Sie den Verriegelungshebel des zu tauschenden Moduls nach
oben.
• Ziehen Sie das Modul nach vorne ab.
1
Handbuch VIPA System SLIO
2
2
HB300D - IM - RD_053-1MT00 - Rev. 11/28
Clack
3
3
