Teil 1 Grundlagen und Montage
Peripherie-Module
Terminal-Modul
Elektronik-Modul
Power-Module
1-4

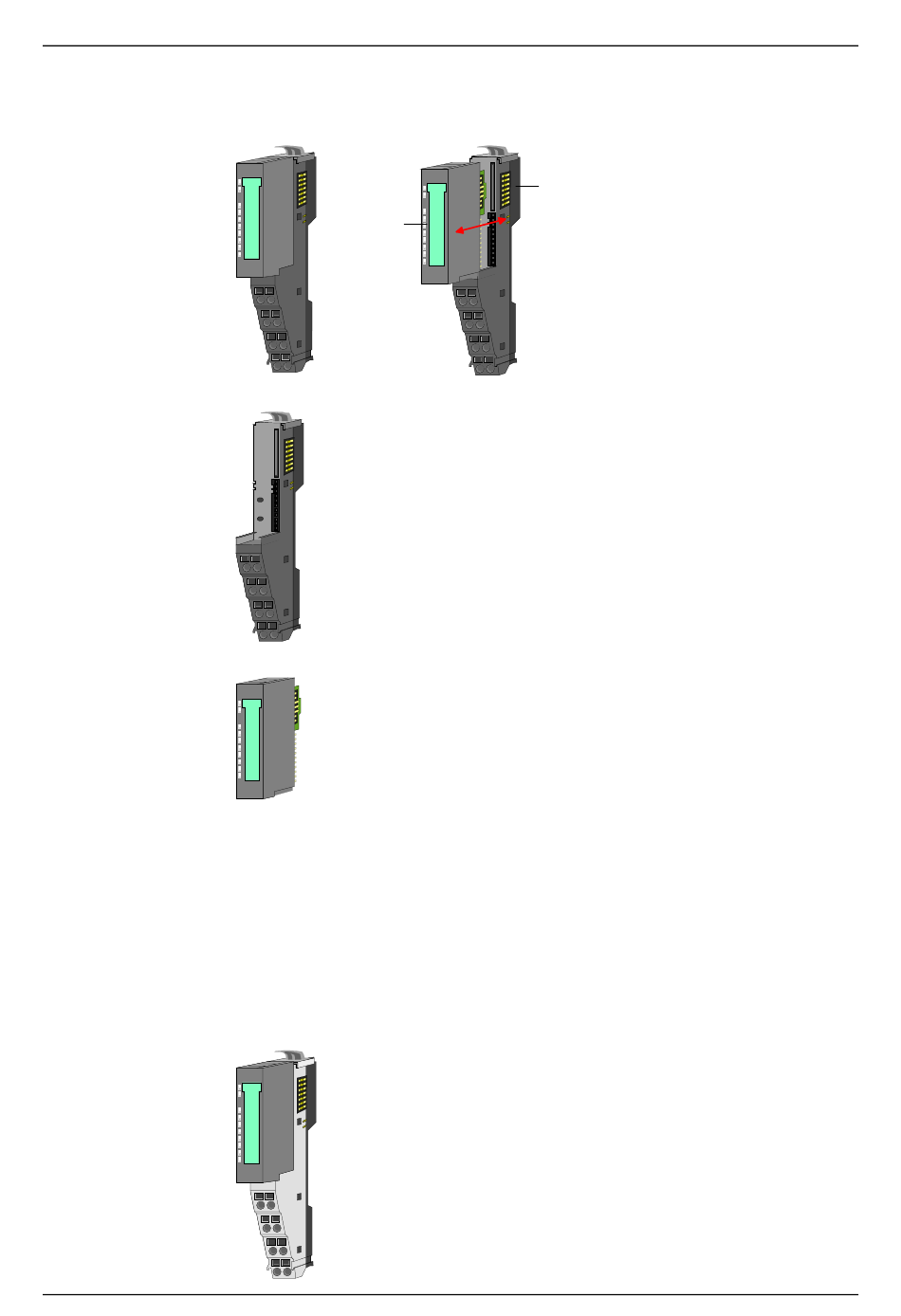

Jedes Peripherie-Modul besteht aus einem Terminal- und einem
Elektronik-Modul.
[2]
Das Terminal-Modul bietet die Aufnahme für das
Elektronik-Modul, beinhaltet den Rückwandbus mit
Spannungsversorgung
Anbindung an die DC 24V Leistungsversorgung und
den treppenförmigen Klemmblock für die Verdrahtung.
Zusätzlich besitzt das Terminal-Modul ein Verrie-
gelungssystem zur Fixierung auf einer Tragschiene.
Mittels dieser Verriegelung können Sie Ihr SLIO-
System außerhalb Ihres Schaltschranks aufbauen und
später als Gesamtsystem im Schaltschrank montieren.
Über das Elektronik-Modul, welches durch einen
sicheren Schiebemechanismus mit dem Terminal-
Modul verbunden ist, wird die Funktionalität eines
SLIO-Peripherie-Moduls definiert.
Im Fehlerfall können Sie das defekte Elektronik-Modul
gegen ein funktionsfähiges Modul tauschen. Hierbei
bleibt die Verdrahtung bestehen.
Über eine integrierte Werkscodierung der Elektronik-
Module können nur die Module gesteckt werden,
welche kombiniert werden dürfen.
Auf
Statusanzeige.
Für die einfache Verdrahtung finden Sie bei jedem
Elektronik-Modul auf der Front und an der Seite
entsprechende Anschlussbilder.
Die Spannungsversorgung erfolgt im System SLIO über
Power-Module. Diese sind entweder im Bus-Koppler
integriert oder können zwischen die Peripherie-Module
gesteckt werden. Je nach Power-Modul können Sie
Potenzialgruppen der DC 24V Leistungsversorgung
definieren
erweitern.
Zur besseren Erkennung sind die Power-Module farblich
von den Peripherie-Modulen abgesetzt.
[1]
für
der
Frontseite
befinden
bzw.
die
Elektronikversorgung
HB300D - IM - RD_053-1MT00 - Rev. 11/28
Handbuch VIPA System SLIO
[1]
Terminal-Modul
[2]
Elektronik-Modul
die
Elektronik,
sich
LEDs
die
zur
um
2A
