Handbuch VIPA System SLIO

Systemvorstellung

Übersicht
Komponenten
Bus-Koppler
HB300D - IM - RD_053-1MT00 - Rev. 11/28

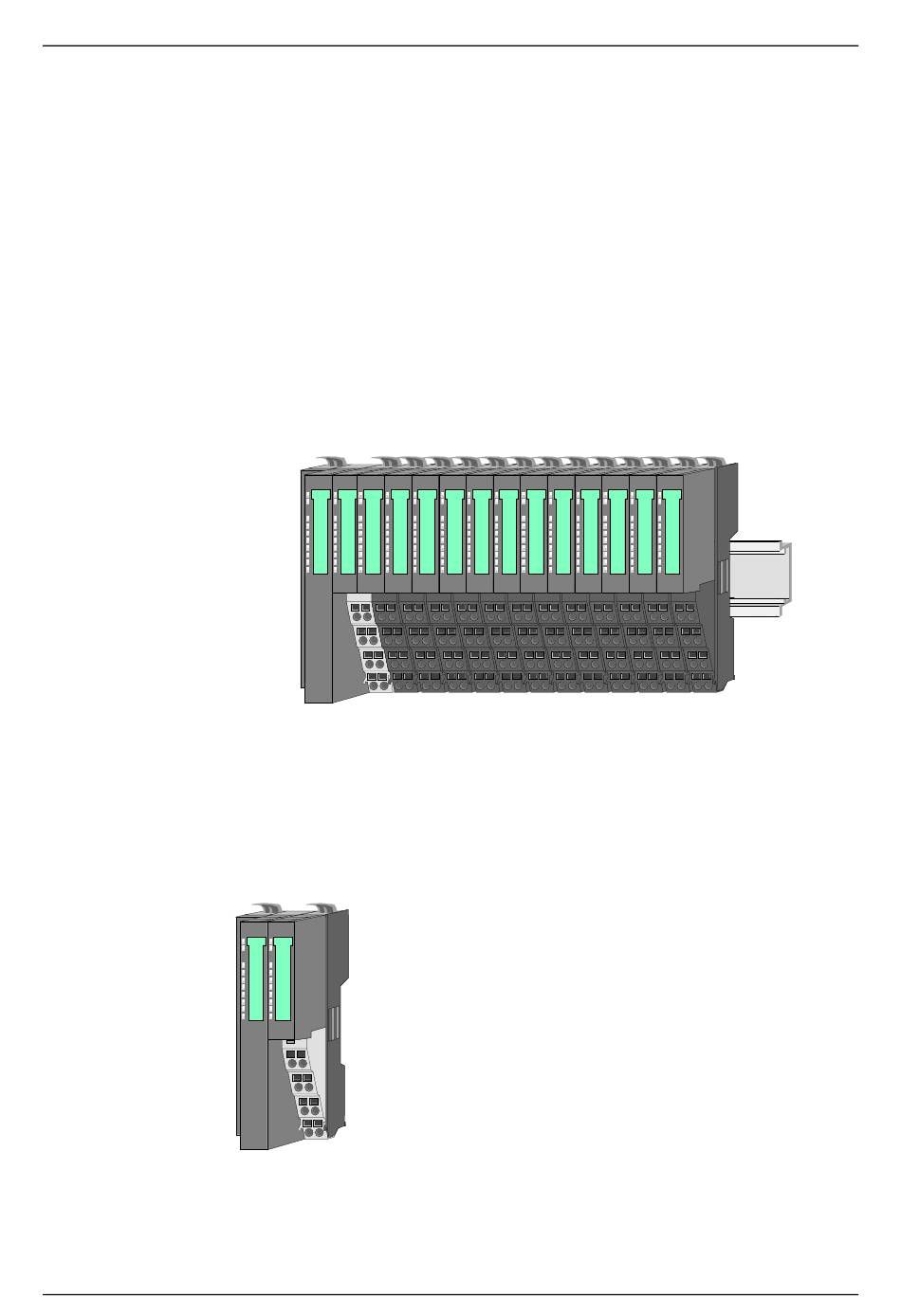

Das System SLIO ist ein modular aufgebautes Automatisierungssystem für
die Montage auf einer 35mm Tragschiene. Mittels der Peripherie-Module in
2-, 4- und 8-Kanalausführung können Sie dieses System passgenau an
Ihre Automatisierungsaufgaben adaptieren.
Der Verdrahtungsaufwand ist gering gehalten, da die DC 24V Leistungs-
versorgung im Rückwandbus integriert ist und defekte Elektronik-Module
bei stehender Verdrahtung getauscht werden können.
Durch Einsatz von den farblich abgesetzten Power-Modulen können Sie
innerhalb des Systems weitere Potenzialbereiche für die DC 24V
Leistungsversorgung definieren, bzw. die Elektronikversorgung um 2A
erweitern.
Das System SLIO besteht aus folgenden Komponenten:
• Bus-Koppler
• Peripherie-Module
• Power-Module
• Zubehör
Teil 1 Grundlagen und Montage
Beim Bus-Koppler sind Bus-Interface und Power-
Modul in ein Gehäuse integriert. Das Bus-
Interface bietet Anschluss an ein übergeordnetes
Bus-System.
Über das integrierte Power-Modul zur Span-
nungsversorgung
werden
Interface als auch die Elektronik der angebunden
Peripherie-Module versorgt.
Die DC 24V Leistungsversorgung für die ange-
bunden Peripherie-Module erfolgt über einen
weiteren Anschluss am Power-Modul.
Durch Montage von bis zu 64 Peripherie-Modulen
am Bus-Koppler werden diese elektrisch ver-
bunden, d.h. sie sind am Rückwandbus einge-
bunden, die Elektronik-Module werden versorgt
und jedes Peripherie-Modul ist an die DC 24V
Leistungsversorgung angeschlossen.
sowohl
das
Bus-
1-3
