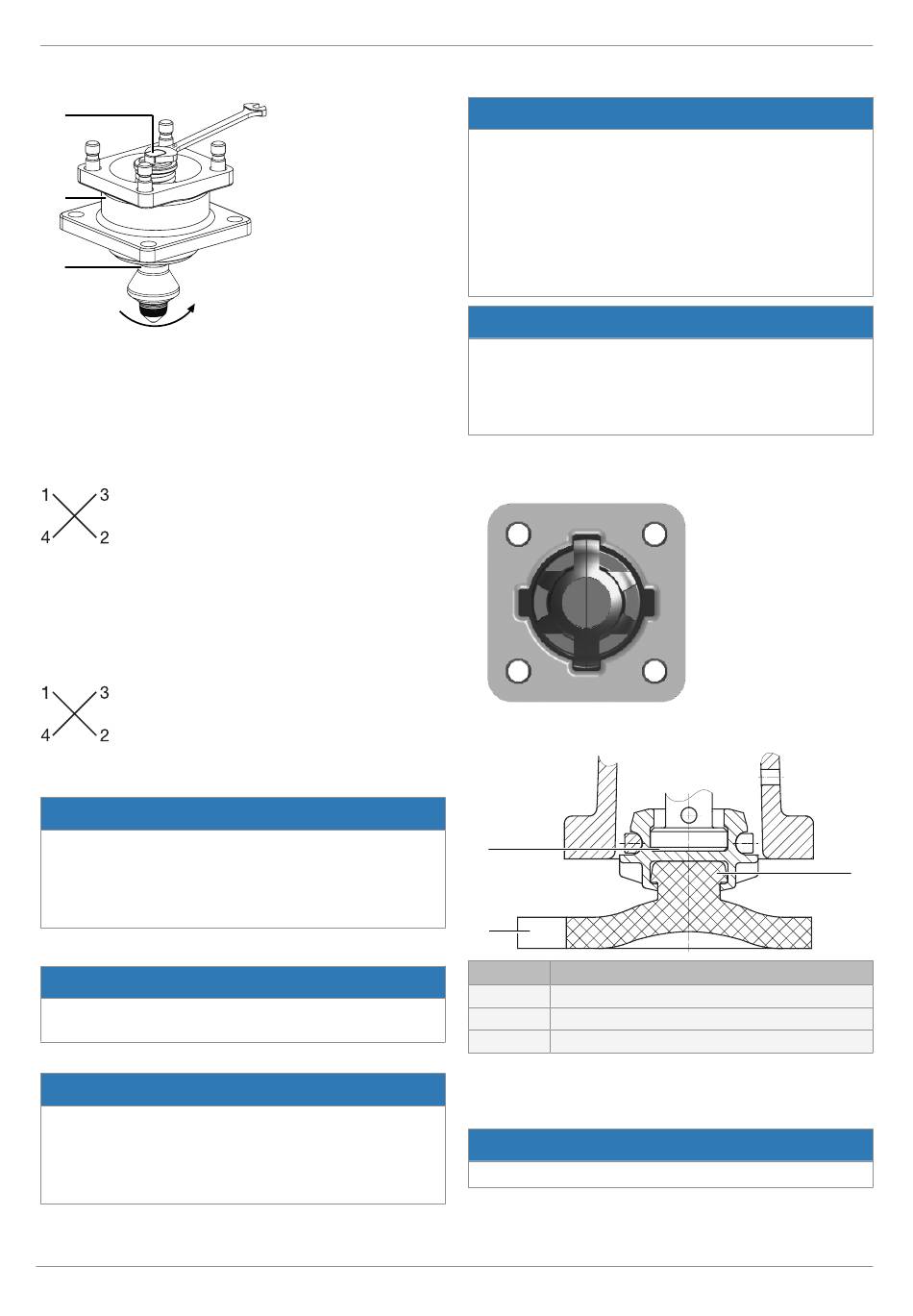

15.4.2 Konus-Membrane montieren
6
11
2
1. Konus-Membrane 2 an Ventilspindel 6 schrauben und
handfest anziehen.
2. Zwischenstück 11 auf Ventilkörper 1 aufsetzen.
3. Unterlegscheiben 17 und Hutmuttern 18 auf Stiftschrau-
ben 16 legen und von Hand ansetzen.
4. Hutmuttern 18 über Kreuz festziehen (Anzugsdrehmo-
ment: 16-20 Nm).
15.5 Antrieb von Bypassventil austauschen
15.5.1 Antrieb demontieren
1. Antrieb in Offen-Position bringen.
2. Befestigungselemente zwischen Ventilkörper und Antrieb
über Kreuz lösen und entfernen.
3. Antrieb vom Ventilkörper abnehmen.
4. Antrieb in Geschlossen-Position bringen.
HINWEIS
Wichtig:
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen. Teile dabei nicht beschädigen. Danach Teile auf Be-
schädigung prüfen. Wenn Teile beschädigt sind, diese
dann auswechseln.
15.5.2 Membrane demontieren
HINWEIS
▶ Vor Demontage der Membrane, Antrieb demontieren
(siehe vorhergehendes Kapitel „Antrieb demontieren").
1. Membrane herausziehen (Membrangröße 8).
HINWEIS
Wichtig:
▶ Nach Demontage alle Teile von Verschmutzungen reini-
gen. Teile dabei nicht beschädigen. Danach Teile auf Be-
schädigung prüfen. Wenn Teile beschädigt sind, diese
dann auswechseln.
2. Nur Originalteile von GEMÜ verwenden.
www.gemu-group.com
15.5.3 Membrane montieren
▶ Wichtig: Für Ventil passende Membrane einbauen (ge-
eignet für Medium, Mediumkonzentration, Temperatur
und Druck). Die Absperrmembrane ist ein Verschleißteil.
Vor Inbetriebnahme und über gesamte Einsatzdauer des
Membranventils technischen Zustand und Funktion
überprüfen. Zeitliche Abstände der Prüfung entspre-
chend den Einsatzbelastungen und / oder der für den
Einsatzfall geltenden Regelwerken und Bestimmungen
festlegen und regelmäßig durchführen.
▶ Wichtig: Falsch montierte Membrane führt unter Um-
ständen zu Undichtheit des Ventils / Mediumsaustritt. Ist
dies der Fall dann Membrane demontieren, komplettes
Ventil und Membrane überprüfen und erneut nach Anlei-
tung montieren.
Membrangröße 8:
Druckstück und Antriebsflansch von unten gesehen:
Membrane zum Einknüpfen:
1
2
Pos.
1
Aussparung Druckstück
2
Lasche Membrane
3
Befestigungszapfen
1. Antrieb in Geschlossen-Position bringen.
2. Membrane mit Befestigungszapfen schräg an Druck-
stückaussparung ansetzen und eindrücken.
▶ Wichtig: Keine Fette oder Schmierstoffe verwenden!
3. Lasche mit Hersteller- und Werkstoffkennzeichnung par-
allel zum Druckstücksteg ausrichten.
