Für Einfachdraht < 1,6 mm (D35)
S

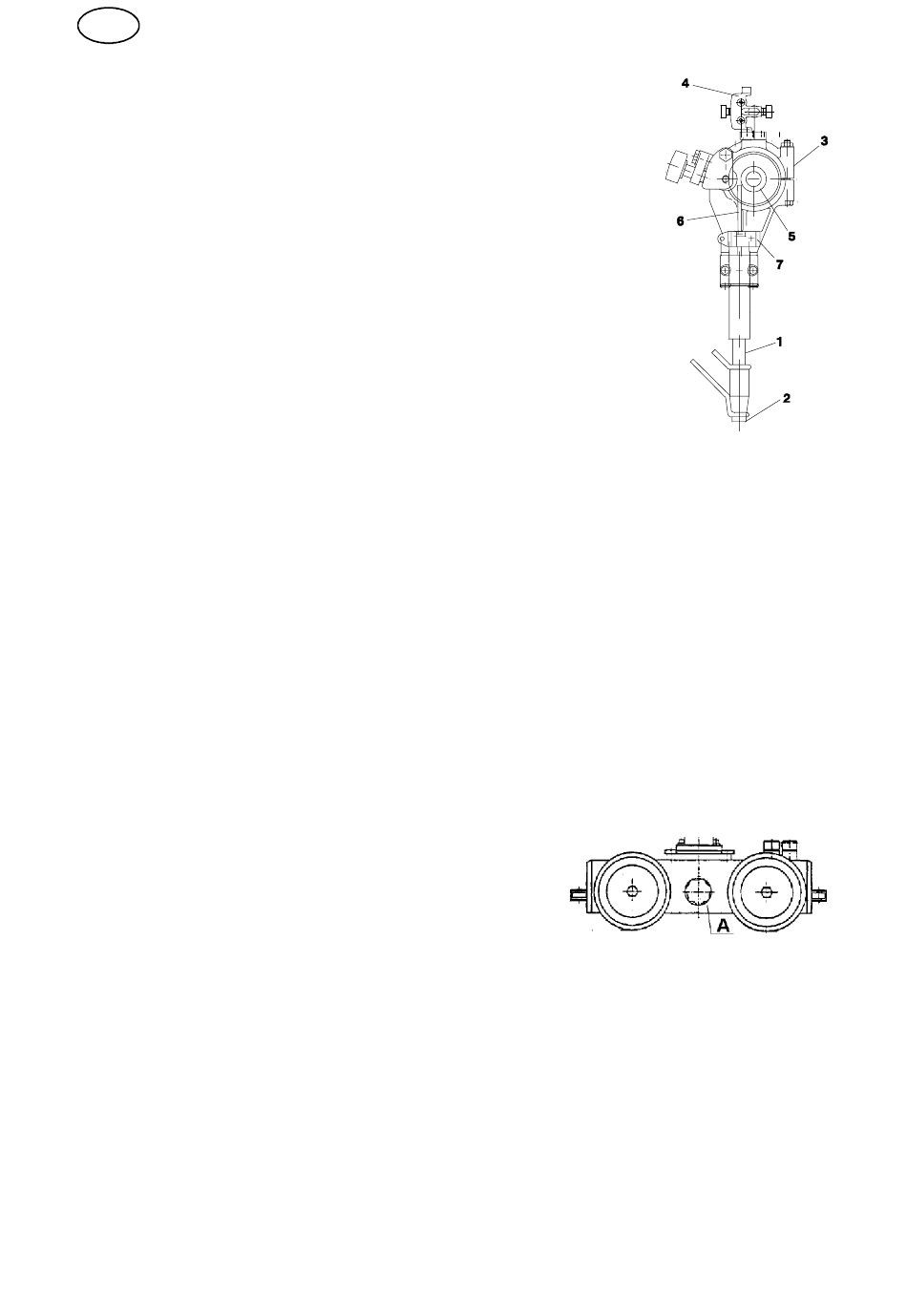

Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D35
mit Kontaktdüse (2) (M12--Gewinde), Dünndrahtricht-
vorrichtung (4) mit Führungsrohr (6) und einer Füh-
rungsspirale verwenden, die in das Führungsrohr (6)
eingesetzt wird.
Klemmplatte (7) mit Führungsrohr (6) in der
S
M12--Bohrung der Standard--Richtrollenvorrichtung (3)
montieren. Das Führungsrohr (6) muß an der
Kontaktdüse (2) anliegen.
Evtl. die Länge des Führungsrohres verkürzen,
S
so daß die Zuführungsrolle (5) frei beweglich ist.
Die Dünndrahtrichtvorrichtung (4) auf der Oberseite der
S
Klemmplatte für die Richtrollenvorrichtung (3) montieren.
Kühlwasser und Gas anschließen (MIG/MAG--Schweißen).
S
5.3 Einfüllen des Schweißpulvers (Unter--Pulver--Schweißen)
Das Pulverventil am Pulverbehälter schließen.
S
Evtl. den Zyklon für den Pulversauger lösen.
S
Schweißpulver einfüllen. Achtung! Das Schweißpulver muß trocken sein. Wenn
S
möglich, die Verwendung von agglomerierendem Schweißpulver im Freien und
in feuchten Umgebungen vermeiden.
Die Höhe der Pulverdüse über der Schweißung so justieren, daß man eine geei-
S
gnete Pulvermenge erhält. Die Pulverabdeckung muß so hoch sein, daß ein
Durchschlagen des Lichtbogens nicht auftritt.
Das Pulverrohr so anbringen, daß es nicht knickt und eine gute Pulverabdek-
S
kung gewährleistet ist (UP--Schweißen).
5.4 Transport des Schweißautomaten.
Dies wird durch Auskuppeln der Räder erleichtert.
Dazu Rad A entgegen dem Uhrzeigersinn drehen.
5.5 Umbau von A2 TFE1 (UP- -Schweißen) für das
MIG/MAG- -Schweißen.
Laut Gebrauchsanweisung, die dem Umbausatz beiliegt, montieren.
5.6 Umbau von A2 TFE1 (UP- -Schweißen) für TWIN- -ARC
(Doppeldraht).
Laut Gebrauchsanweisung, die dem Umbausatz beiliegt, montieren.
