ESAB A2 Multitrac Betriebsanweisung Seite 14

DE

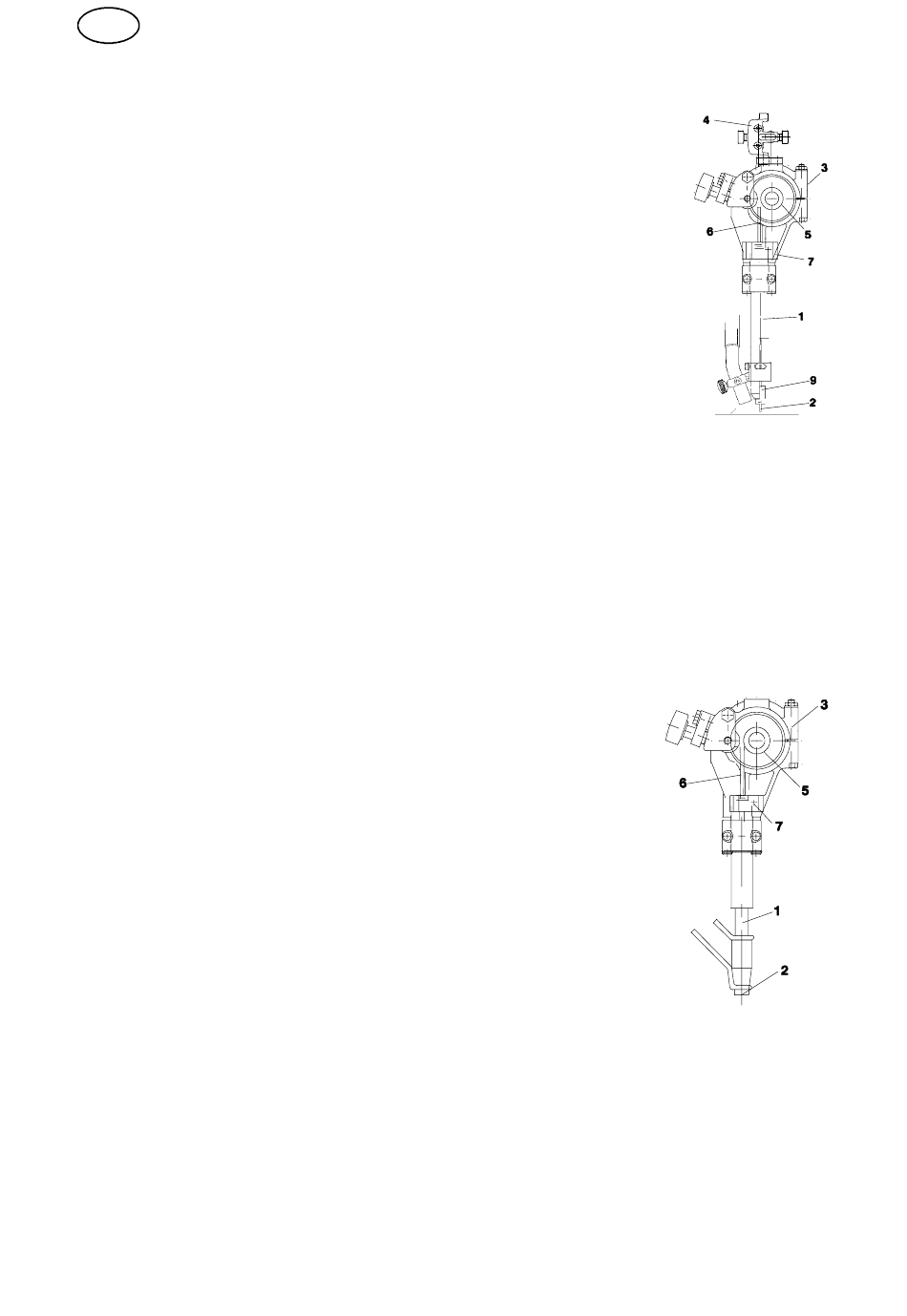

Für Doppeldraht 2 x 1,2-2,0 mm, Light Twin (D35) (Zubehör)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D35 mit
Twinadapter (9) und 2 St. Kontaktdüsen (2) (M6--Gewinde)
sowie eine separate Dünndrahtrichtvorrichtung (4) mit zwei
Führungsrohren (6) verwenden. Für Doppeldraht < 1,6 mm
wird je eine Führungsspirale verwendet, die in das jeweilige
Führungsrohr eingesetzt wird.
Twinadapter (9) für die M6--Kontaktdüsen mit
S
M5--Schrauben am festen Teil der geteilten
Kontaktvorrichtung (1) anbringen.
Klemmplatte (7) mit den Führungsrohren (6) in der
S
M12--Bohrung der Standard--Richtrollenvorrichtung (3)
montieren. Die Führungsrohre müssen am Twinadapter
(9) der Kontaktdüse (2) anliegen.
Die Kontaktdüsen (2) mit einem Schraubenschlüssel
S
anziehen, so daß ein guter Kontakt gewährleistet ist.
Evtl. die Länge des Führungsrohres (6) verkürzen, so daß die Zuführungs-
S
rolle (5) frei beweglich ist.
Einstellung des Drahtes beim Twinarc- -Schweißen
S
Für ein optimales Schweißergebnis die Drähte in der Naht durch Drehen
S
der Kontaktvorrichtung einstellen. Die beiden Drähte können so gedreht
werden, daß sie hintereinander in einer Linie mit der Naht oder in belie-
biger Stellung bis zu einem Winkel von 90_ quer zur Naht angeordnet
sind, d. h., daß sich auf jeder Seite der Naht jeweils ein Draht befindet.
Kontaktausrüstungen für das MIG/MAG- -Schweißen
Für Einfachdraht 1,6-2,5 mm (D35)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D35 mit
Kontaktdüse (2) (M10--Gewinde) verwenden.
Die Kontaktdüse (2) mit einem Schraubenschlüssel an-
S
ziehen, so daß ein guter Kontakt gewährleistet ist.
Klemmplatte (7) mit Führungsrohr (6) in der M12--Bohrung
S
der Standard--Richtrollenvorrichtung (3) montieren. Das
Führungsrohr (6) muß an der Kontaktdüse (2) anliegen.
Evtl. die Länge des Führungsrohres (6) verkürzen, so
S
daß die Zuführungsrolle (5) frei beweglich ist.
fha4o1ga
- - 89 - -
