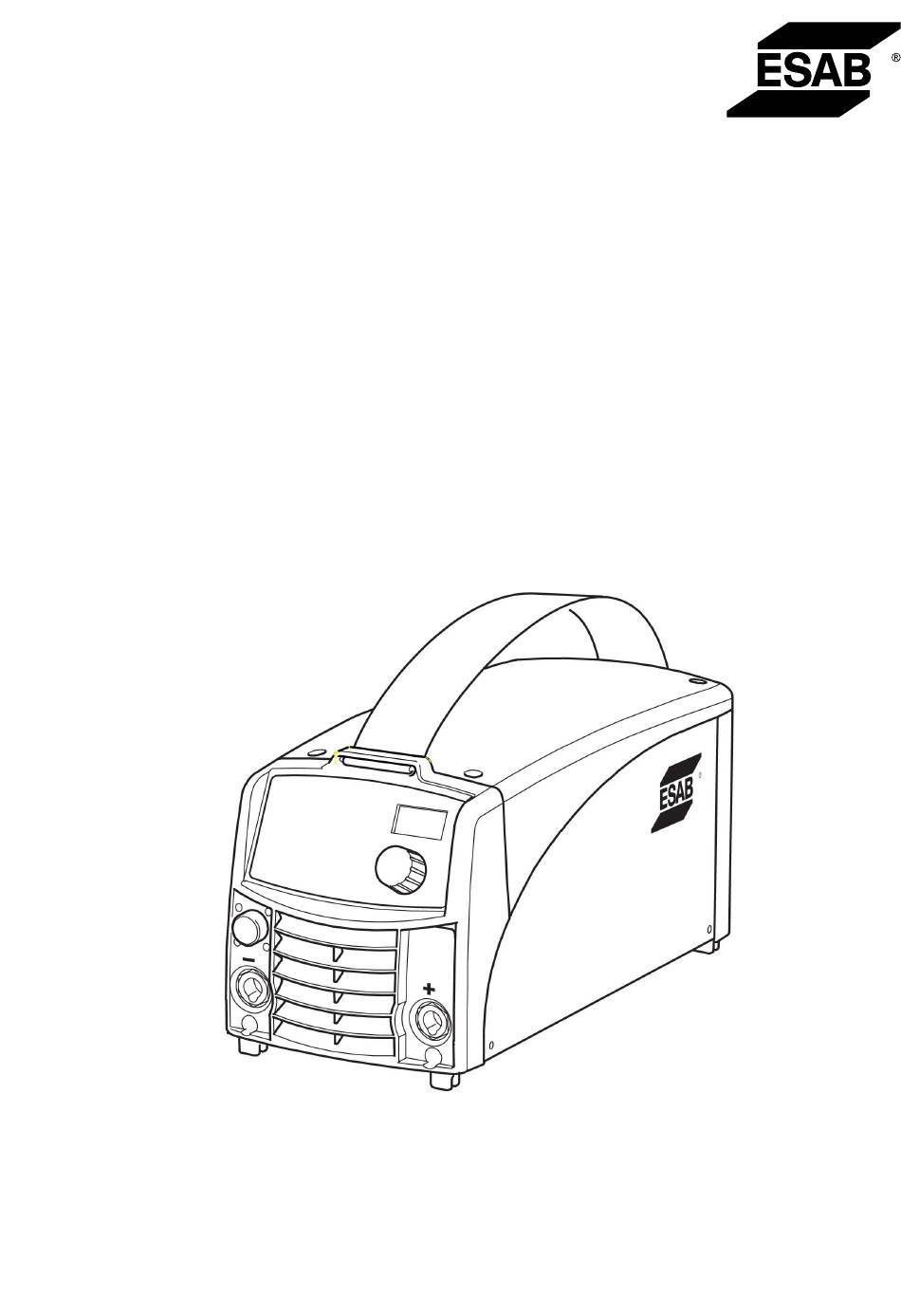

- Seite 1 Caddy® Arc 251i Betriebsanleitung Valid for: from serial no. 112-xxx-xxxx 0460 324 101 DE 20210831...
-
Seite 3: Inhaltsverzeichnis
Anschluss von Schweiß- und Massekabel .......... WIG-Schweißen ..................Überhitzungsschutz ................SERVICE ...................... Stromquelle ..................... Schweißbrenner ..................FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... SCHALTPLAN ..................... BESTELLNUMMERN ..................20 ACCESSORIES ....................21 Änderungen ohne vorherige Ankündigung vorbehalten. 0460 324 101 © ESAB AB 2021... -
Seite 4: Sicherheit
Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Wenden Sie Ihr Gesicht vom Schweißrauch ab. • Verwenden Sie eine Belüftungseinrichtung, eine Absaugeinrichtung am Lichtbogen oder beides, um Dämpfe und Gase aus Ihrem Atembereich und dem allgemeinen Bereich zu entfernen. 0460 324 101 - 5 - © ESAB AB 2021...
- Seite 6 Stromversorgung über das öffentliche Niederspannungsnetz erfolgt. Aufgrund von Leitungs- und Emissionsstöreinflüssen können in diesen Umgebungen potenzielle Probleme auftreten, wenn es um die Gewährleistung der elektromagnetischen Verträglichkeit von Ausrüstung der Klasse A geht. 0460 324 101 - 6 - © ESAB AB 2021...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0460 324 101 - 7 -...
-
Seite 8: Einführung

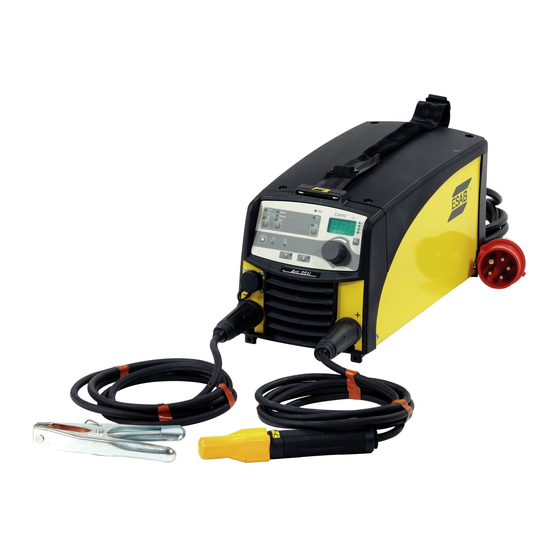

2 EINFÜHRUNG EINFÜHRUNG Arc 251i ist eine Schweißstromquelle für das Schweißen mit umhüllten Elektroden (MMA-Schweißen) und für das WIG-Schweißen. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Ausrüstung Lieferumfang der Stromquelle: • Betriebsanweisung für die Schweißstromquelle, • Betriebsanweisung für die Bedienkonsole •... -
Seite 9: Technische Daten
Dauerschalldruck ohne Last <70 dB (A) Abmessungen L x B x H 418 × 188 × 208 mm (16,5 × 7,4 × 8,2 Zoll) Gewicht 10,5 kg (23,1 lb) Isolationsklasse Transformator Schutzart IP23 Anwendungsklasse Netzstromversorgung, S sc min Minimale Kurzschlussleistung im Netz gemäß IEC 61000-3-12. 0460 324 101 - 9 - © ESAB AB 2021... - Seite 10 Mit IP23 gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen. Anwendungsklasse Das Symbol zeigt an, dass die Stromquelle für den Einsatz in Bereichen mit erhöhtem elektrischem Gefahrengrad ausgelegt ist. 0460 324 101 - 10 - © ESAB AB 2021...
-
Seite 11: Installation
Leistungsschild mit Daten für den Stromversorgungsanschluss 4.3.1 Empfohlene Werte für Sicherungsgrößen und Kabelmindestquerschnitt Arc 251i Netzspannung 400 V 4 G 1,5 Netzkabelquerschnitt (mm Phasenstrom (I 8 A 1eff Sicherung Überstromsicherung 10 A Typ C MCB 10 A 0460 324 101 - 11 - © ESAB AB 2021... - Seite 12 4 INSTALLATION HINWEIS! Die oben aufgeführten Netzkabelquerschnitte und Sicherungsgrößen entsprechen den schwedischen Bestimmungen. Stromversorgungskabel müssen in anderen Regionen für die Anwendung geeignet sein und den örtlichen und nationalen Vorschriften entsprechen. 0460 324 101 - 12 - © ESAB AB 2021...
-
Seite 13: Betrieb
Kontaktklemme des Massekabels am Werkstück angeschlossen ist und dass ein guter Kontakt zwischen dem Werkstück und dem Ausgang für das Massekabel an der Stromquelle besteht. WIG-Schweißen Beim WIG-Schweißen Stromquelle ergänzen mit: • WIG-Brenner mit Gasventil • Argongasrohr 0460 324 101 - 13 - © ESAB AB 2021... -
Seite 14: Überhitzungsschutz
Die Schweißstromquelle besitzt einen Überhitzungsschutz, der bei zu hoher Temperatur aktiviert wird. Dabei wird der Schweißstrom unterbrochen und an der Bedienkonsole erscheint ein Fehlercode. Der Überhitzungsschutz stellt sich automatisch zurück, wenn die Temperatur wieder abgesunken ist. 0460 324 101 - 14 - © ESAB AB 2021... -
Seite 15: Service
Normalerweise ist es ausreichend, die Stromquelle einmal pro Jahr mit trockener Druckluft (reduzierter Druck) zu reinigen. Andernfalls führen verstopfte Lufteinlässe und -auslässe zu Überhitzung. Schweißbrenner Die Verschleißteile sollten regelmäßig gereinigt und in regelmäßigen Abständen ausgetauscht werden, um problemloses Schweißen zu gewährleisten. 0460 324 101 - 15 - © ESAB AB 2021... -
Seite 16: Fehlerbehebung
Prüfen Sie, ob Schweißstrom- und Massekabel korrekt Schweißleistung. angeschlossen sind. • Vergewissern Sie sich, dass der korrekte Stromwert eingestellt ist. • Vergewissern Sie sich, dass die korrekten Elektroden verwendet werden. 0460 324 101 - 16 - © ESAB AB 2021... -
Seite 17: Ersatzteilbestellung
Reparaturarbeiten ausgeführt hat, muss sicherstellen, dass das Produkt auch weiterhin den genannten Normen entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 18: Schaltplan
SCHALTPLAN SCHALTPLAN 0460 324 101 - 18 - © ESAB AB 2021... - Seite 19 SCHALTPLAN 0460 324 101 - 19 - © ESAB AB 2021...
-
Seite 20: Bestellnummern
Handbuchs an. Daher werden sie hier durch * ersetzt. Stellen Sie sicher, dass Sie ein Handbuch mit einer Seriennummer oder Softwareversion verwenden, die dem Produkt entspricht, siehe Vorderseite des Handbuchs. Die Bedienungsanleitung sowie eine Ersatzteilliste finden Sie im Internet unter: www.esab.com 0460 324 101 - 20 - © ESAB AB 2021... -
Seite 21: Accessories
Tig torch TXH 151V 4 m 0700 300 545 Tig torch TXH 151V 8 m 0700 300 553 Tig torch TXH 201V 4 m 0700 300 556 Tig torch TXH 201V 8 m 0460 324 101 - 21 - © ESAB AB 2021... - Seite 22 ACCESSORIES Trolley 0459 366 885 for 5-10 litre gascylinder Trolley 0459 366 886 for 20-50 litre gascylinder Trolley 0460 330 880 for 20-50 litre gascylinder 0460 324 101 - 22 - © ESAB AB 2021...
- Seite 23 ACCESSORIES 0460 324 101 - 23 - © ESAB AB 2021...
- Seite 24 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
