DE
5

BETRIEB

5.1

Allgemeines

Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung fin-
den Sie auf Seite 79. Die Vorschriften vor Anwendung der Ausrüstung bitte le-
sen!
Eine sorgfältige Vorbereitung der Schweißnaht ist notwendig für ein gutes
S
Schweißergebnis.
ACHTUNG! Variierende Spaltöffnungen in der Schweißnaht dürfen nicht vor-
kommen.
Um die Gefahr von Heißrissen zu vermeiden, muß die Breite der Schweißung
S
größer als die Eindringtiefe sein.
Immer ein Probestück mit demselben Nahttyp und derselben Blechdicke wie das
S
Produktionswerkstück schweißen.
Zur Bedienung und Einstellung des Schweißautomaten und der Schweißstrom-
S
quelle siehe die Gebrauchsanweisung für den A2-A6 Process Controller (PEH).
5.2

Inbetriebnahme

Elektrodentyp und Schweißpulver oder Schutzgas so wählen, daß das Eigen-
schweißgut im Hinblick auf die Analyse im großen und ganzen mit dem Grundwerk-
stoff übereinstimmt. Elektrodendimension und Schweißdaten gemäß den empfohle-
nen Werten der Lieferfirma des Zusatzwerkstoffes wählen.
Laden der Schweißelektrode.

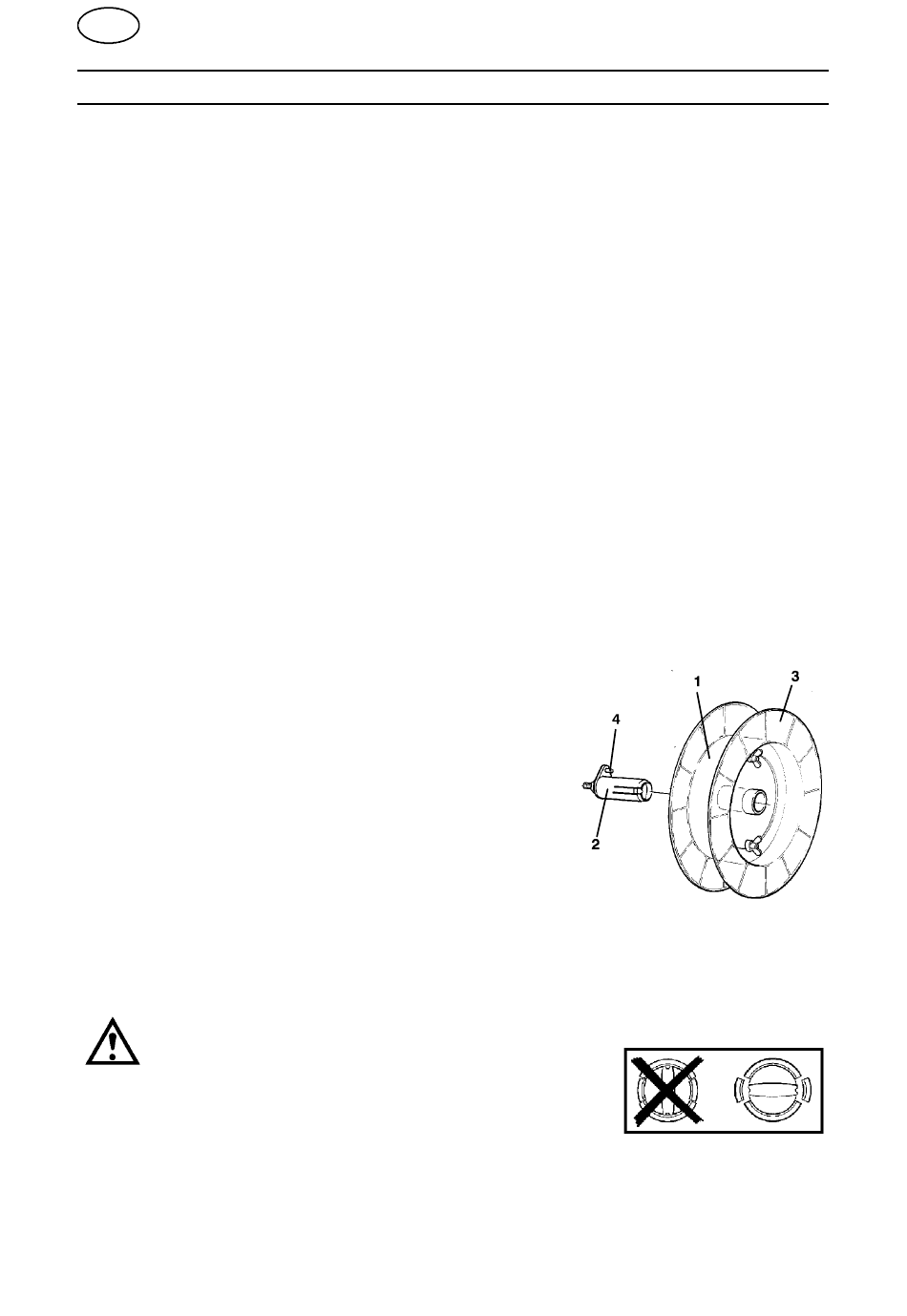

Die Drahttrommel (1) von der Bremsnabe (2)
S
abmontieren und das Seitenteil (3) lösen.
Die Drahtspule auf die Drahttrommel (1) legen.
S
Die Bindedrähte um die Drahtspule durchschneiden.
S
Das Seitenteil (3) montieren.
S
Die Drahttrommel (1) auf die Bremsnabe (2)
S
montieren. Darauf achten, daß der Mitnehmer (4) sich in
der richtigen Stellung befindet.
Achtung! Max. Neigung der Drahtspule beträgt 25°.
Bei zu starker Neigung kommt es zu Verschleißerscheinungen am Sperrmechanis-
mus der Bremsnabe, und die Drahtspule gleitet von der Bremsnabe herunter.
WICHTIG!
Um zu verhindern, daß die Drahttrommel von der Bremsna-
be abgleitet; ist die Bremsnabe mit Hilfe des roten Drehgriffs
zu sichern, siehe Anleitung neben der Bremsnabe.
fha4o1ga
- - 86 - -
