5 BETRIEB
5.11
Befestigung des Radsatzes und des
Schweißbrenner-Zugentlastungszubehörs

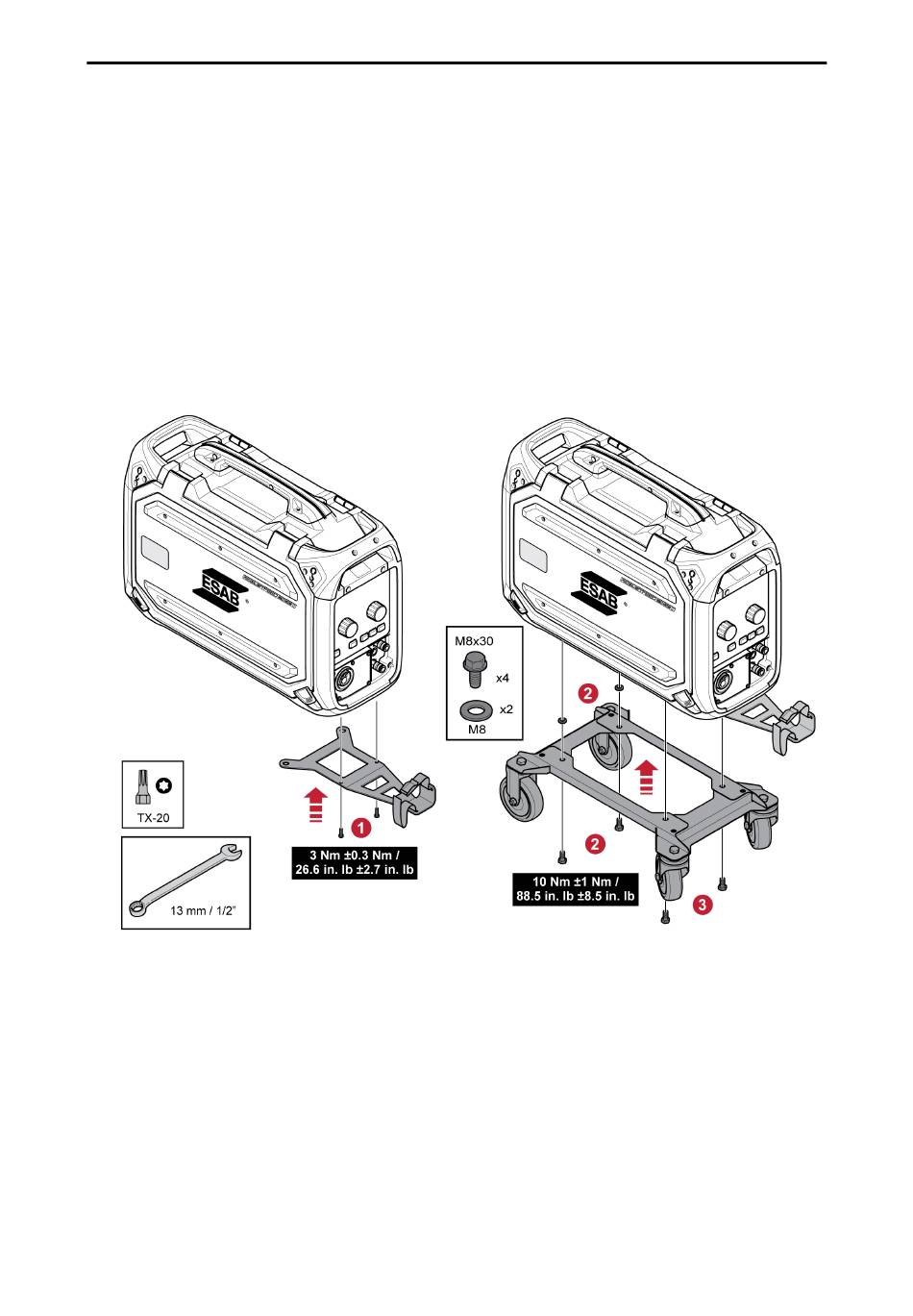

1) Wenn das Zugentlastungszubehör für den Brenner in Verbindung mit dem senkrecht montierten
Radsatz verwendet werden soll, muss die Montage in folgender Reihenfolge erfolgen:
Befestigen Sie die Brennerzugentlastung mit den beiden Torx 5-Schrauben an der
Drahtvorschubeinheit.
Befestigen Sie den Radsatz mithilfe der beiden Schraubverbindungen am hinteren Ende der
Drahtzuführung an der Drahtvorschubeinheit. Stellen Sie sicher, dass die beiden Distanzscheiben
zwischen Radsatz und Drahtvorschubeinheit eingelegt sind!
Befestigen Sie den Radsatz und die Schweißbrenner-Zugentlastung mit den beiden
Schraubverbindungen, die sich näher am vorderen Ende der Drahtzuführung befinden, an der
Drahtvorschubeinheit.
0446 679 101
- 23 -
