ESAB A2 Multitrac Betriebsanweisung Seite 13

DE

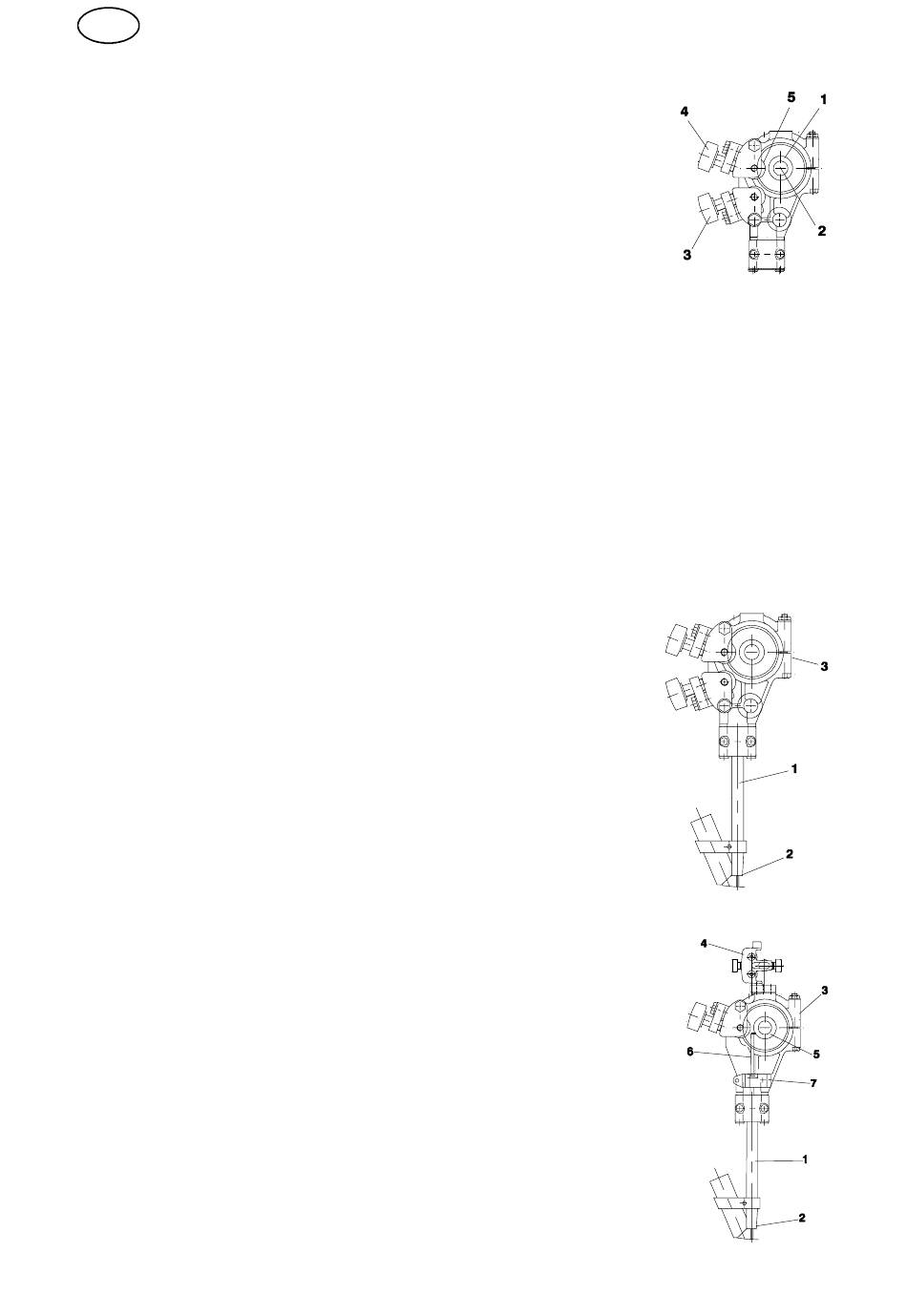

Auswechseln der Zuführungsrolle
Einfachdraht
S
Die Räder (3) und (4) lösen.
S
Das Handrad (2) lösen.
S
Die Zuführungsrolle (1) auswechseln. Die Rollen sind
S
mit der jeweiligen Drahtabmessung gekennzeichnet.
Doppeldraht (Twin arc)
S
Die Zuführungsrolle (1) mit doppelten Nuten auf
S
dieselbe Weise wie beim Einfachdraht auswechseln.
ACHTUNG! Auch die Druckrolle (5) auswechseln. Die spezielle sphärische
S
Druckrolle für Doppeldraht ersetzt die Standarddruckrolle für Einfachdraht.
Die Druckrolle mit dem speziellen Wellenzapfen montieren
S
(Best.--Nr. 0146 253 001).
Rohrdraht (für geriefte Rollen)
S
Die Zuführungsrolle (1) und die Druckrolle (5) paarweise für die jeweiligen
S
Drahtabmessungen auswechseln.
Achtung! Für die Druckrolle ist ein spezieller Wellenzapfen erforderlich
(Best.--Nr. 0212 901 101).
Die Druckschraube (4) mit mäßigem Druck anziehen, so daß der Rohrdraht
S
nicht deformiert wird.
Kontaktausrüstungen für das UP- -Schweißen.
Für Einfachdraht 3,0-4,0 mm. Light duty (D20)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D20 mit
Kontaktdüse (2) (M12--Gewinde) verwenden.
Die Kontaktdüse (2) mit einem Schraubenschlüssel an-
S
ziehen, damit guter Kontakt gewährleistet ist.
Für Einfachdraht 1,6-2,5 mm UP. Light duty (D20)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D20 mit Kon-
taktdüse (2) (M12--Gewinde) und separater Dünndrahtricht-
vorrichtung (4) mit Führungsrohr (6) verwenden.
Die Klemmplatte (7) mit Führungsrohr (6) in der
S
M12--Bohrung an der Richtrollenvorrichtung (3) montie-
ren. Das Führungsrohr (6) muß an der Kontaktdüse (2)
anliegen.
Evtl. die Länge des Führungsrohres verkürzen, so daß die
S
Zuführungsrolle (5) frei beweglich ist.
Die Dünndrahtrichtvorrichtung (4) auf der Oberseite der
S
Klemmplatte für die Richtrollenvorrichtung (3) montieren.
