INSTALLATION

4.1

Allgemein

Die Installation soll von einem Fachmann ausgeführt werden.
WARNUNG!
Bei rotierenden Teilen besteht Klemmgefahr,
deshalb ist besondere Vorsicht geboten.
4.2 Anschlüsse
Der Anschluß der Bedieneinheit A2--A6 Process Controller (PEH) an die Schweiß-
maschine ist bei der Lieferung schon ausgeführt.
Für weitere Information, siehe Bedienungsanleitung für A2--A6 Process
Controller (PEH).

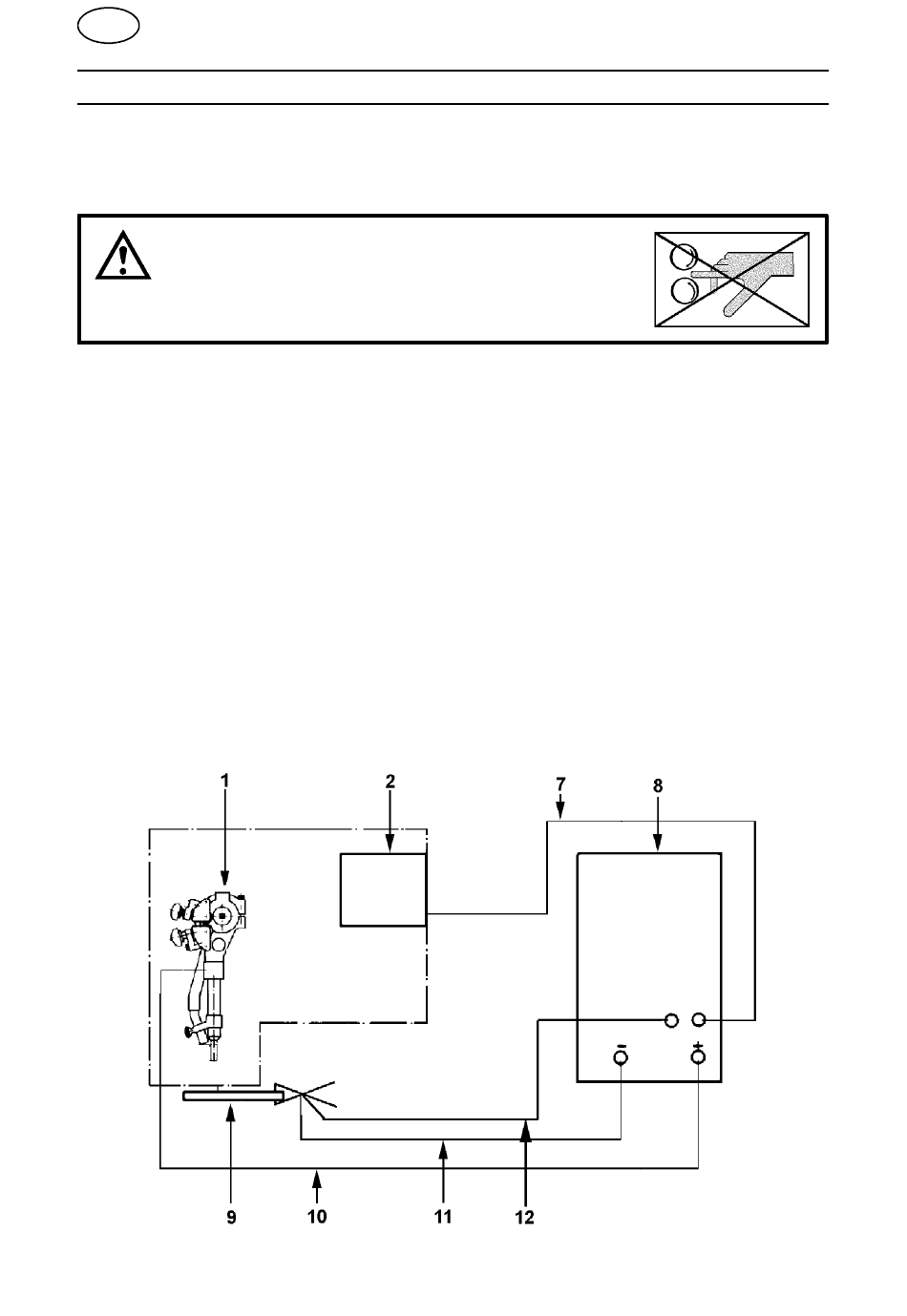

Den A2 Multitrac gemäß Schaltplan anschließen.
UP- -SCHWEISSEN
Steuerkabel (7) zwischen Stromquelle (8) und Bedieneinheit A2--A6 Process
S
Controller (PEH) (2), anschließen.
Rückleiter (11) zwischen Schweißstromquelle (8) Werkstück (9) anschließen.
S
Schweißkabel (10) zwischen Schweißstromquelle (8) und Schweißautomaten (1)
S
anschließen.
Meßleitung (12) zwischen Schweißstromquelle (8) und Werkstück anschließen
S
(9).
