ESAB A2 Multitrac Betriebsanweisung Seite 12

DE
UP

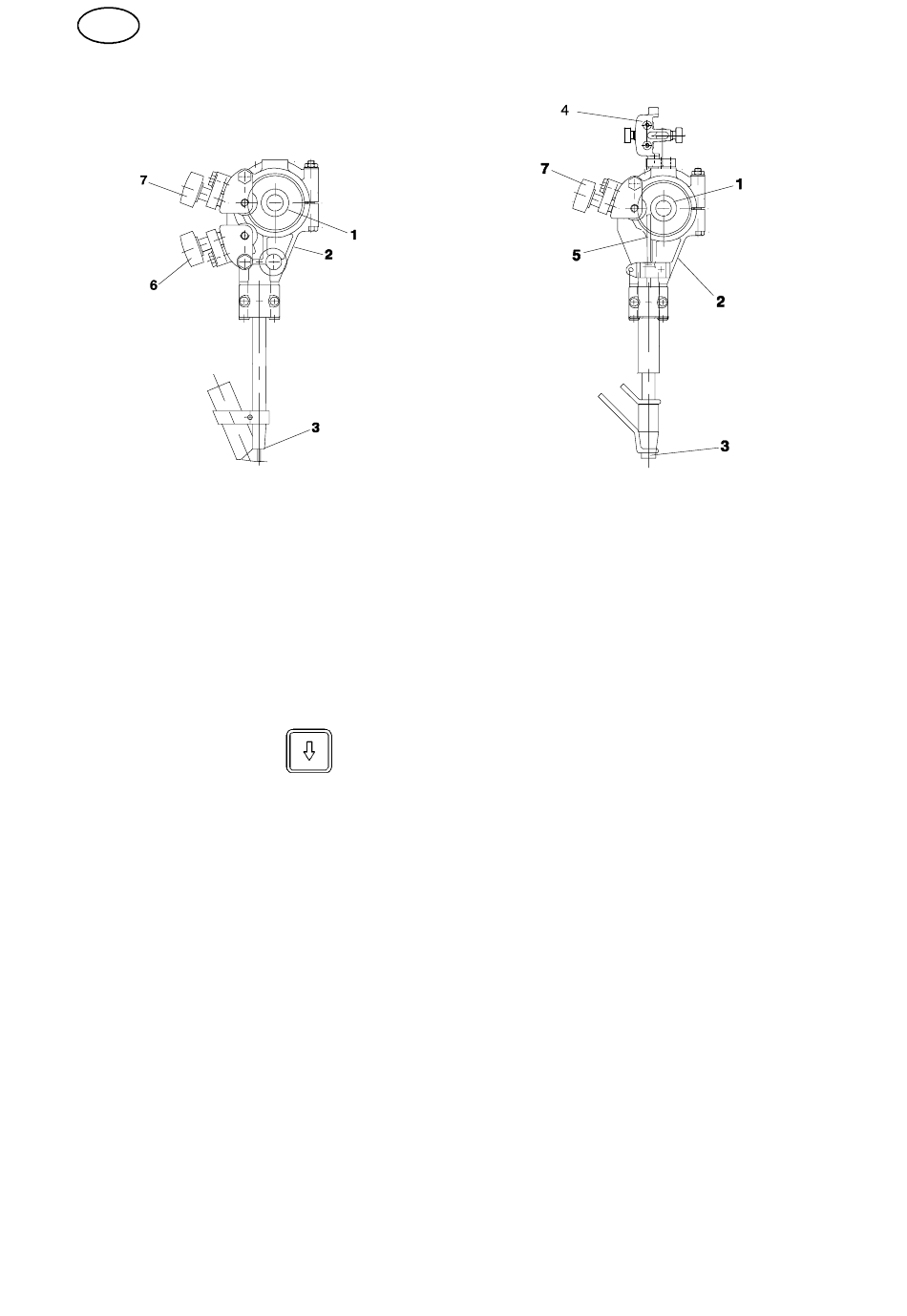

Kontrollieren, daß Zuführungsrolle (1) und Kontaktbacken bzw. Kontaktdüsen (3)
S
die richtige Größe für die gewählte Drahtabmessung haben.
Das Drahtende durch die Richtrollenvorrichtung (2) hindurchziehen. Bei einem
S
Draht von über 2 mm Durchmesser: 0,5 m des Drahtes strecken und von Hand
durch die Richtrollenvorrichtung hindurchführen.
Das Drahtende in die Nut der Zuführungsrolle (1) einlegen.
S
Den Drahtdruck gegen die Zuführungsrolle mit dem Rad (7) einstellen. Achtung!
S
Nur so hart spannen, bis eine sichere Zuführung gegeben ist.
Durch Drücken auf
S
30 mm Draht zuführen.
Den Draht durch Einstellen an Rad (6) ausrichten.
S
Bei dünnem Draht können spezielle Dünndrahtrichtvorrichtungen (4) für ein--
fachen oder doppelten Draht verwendet werden.
Dafür sorgen, daß die Richtwirkung richtig eingestellt ist, so daß der Draht gera-
de aus den Kontaktbacken bzw. der Kontaktdüse austritt.
Immer ein Führungsrohr (5) für die sichere Zuführung von dünnem Draht
(1,6-2,5 mm) verwenden.
Beim MIG/MAG--Schweißen mit einer Drahtabmessung < 1,6 mm eine Füh-
rungsspirale verwenden, die in das Führungsrohr (5) eingesetzt wird.
fha4o1ga
an der Bedienungseinheit A2--A6 Process Controller
- - 87 - -
MIG/MAG
