ELEKTRISCHE ANSCHLÜSSE
4
Anschluss der Signalleitung an das Sondenelektronikgehäuse

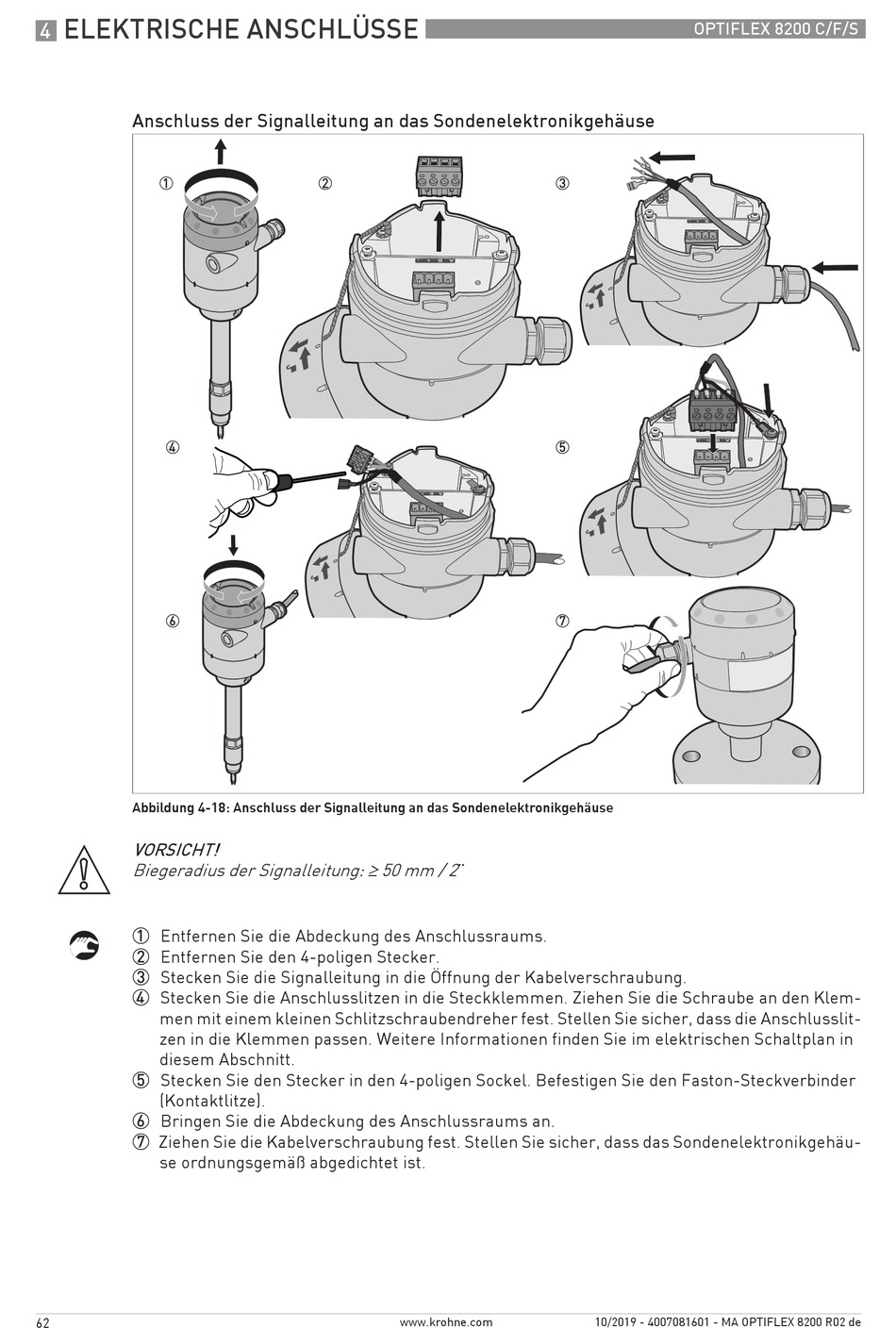

Abbildung 4-18: Anschluss der Signalleitung an das Sondenelektronikgehäuse
VORSICHT!
Biegeradius der Signalleitung: ≥ 50 mm / 2
1 Entfernen Sie die Abdeckung des Anschlussraums.
2 Entfernen Sie den 4-poligen Stecker.
3 Stecken Sie die Signalleitung in die Öffnung der Kabelverschraubung.
4 Stecken Sie die Anschlusslitzen in die Steckklemmen. Ziehen Sie die Schraube an den Klem-
men mit einem kleinen Schlitzschraubendreher fest. Stellen Sie sicher, dass die Anschlusslit-
zen in die Klemmen passen. Weitere Informationen finden Sie im elektrischen Schaltplan in
diesem Abschnitt.
5 Stecken Sie den Stecker in den 4-poligen Sockel. Befestigen Sie den Faston-Steckverbinder
(Kontaktlitze).
6 Bringen Sie die Abdeckung des Anschlussraums an.
7 Ziehen Sie die Kabelverschraubung fest. Stellen Sie sicher, dass das Sondenelektronikgehäu-
se ordnungsgemäß abgedichtet ist.
62
¨
www.krohne.com
OPTIFLEX 8200 C/F/S
10/2019 - 4007081601 - MA OPTIFLEX 8200 R02 de
