KROHNE OPTIFLEX 8200 Handbuch Seite 135

OPTIFLEX 8200 C/F/S

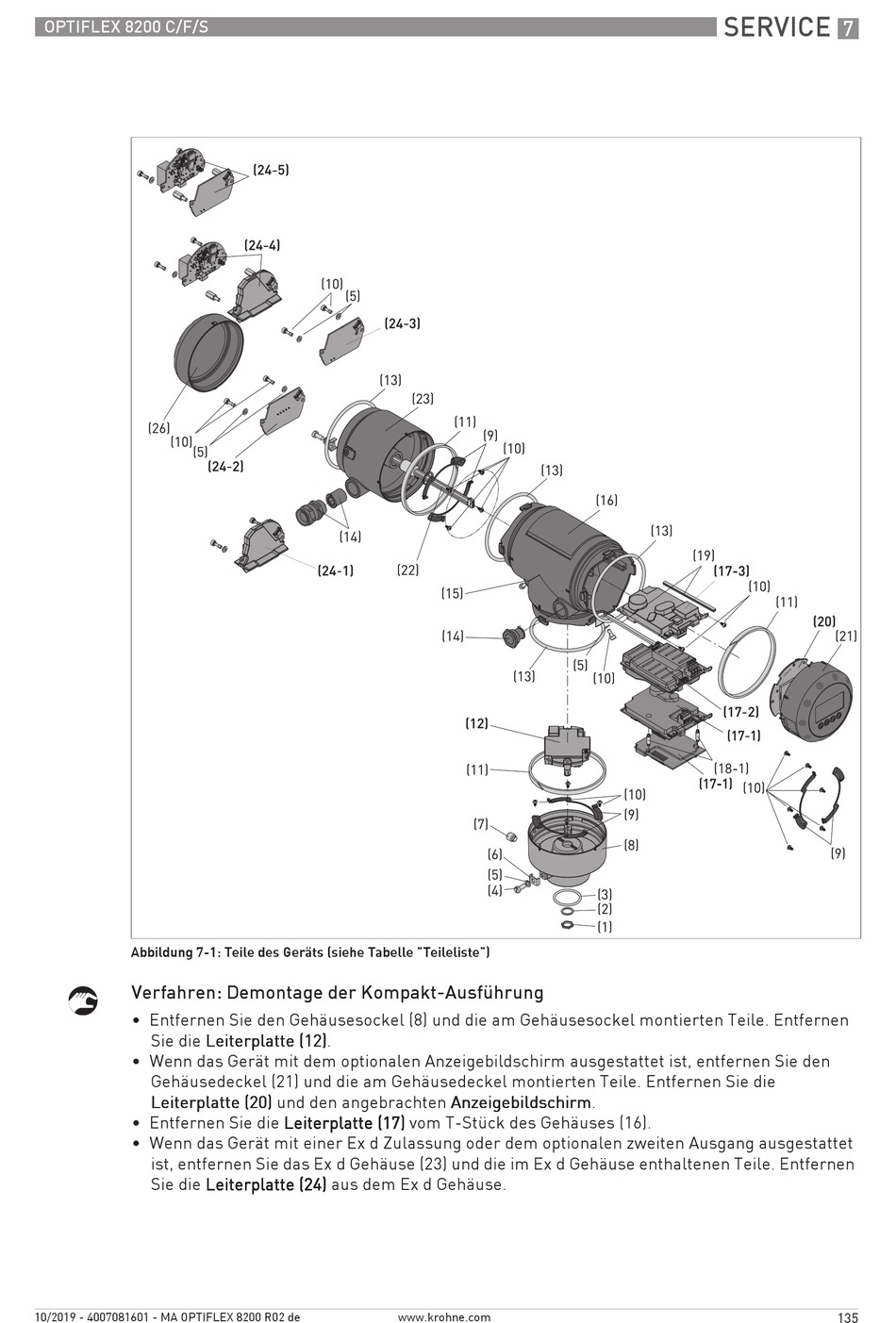

Abbildung 7-1: Teile des Geräts (siehe Tabelle "Teileliste")
Verfahren: Demontage der Kompakt-Ausführung
• Entfernen Sie den Gehäusesockel (8) und die am Gehäusesockel montierten Teile. Entfernen
Sie die Leiterplatte (12)
• Wenn das Gerät mit dem optionalen Anzeigebildschirm ausgestattet ist, entfernen Sie den
Gehäusedeckel (21) und die am Gehäusedeckel montierten Teile. Entfernen Sie die
Leiterplatte (20) und den angebrachten Anzeigebildschirm Leiterplatte (20) Leiterplatte (20) Leiterplatte (20)
• Entfernen Sie die Leiterplatte (17)
• Wenn das Gerät mit einer Ex d Zulassung oder dem optionalen zweiten Ausgang ausgestattet
ist, entfernen Sie das Ex d Gehäuse (23) und die im Ex d Gehäuse enthaltenen Teile. Entfernen
Sie die Leiterplatte (24)
10/2019 - 4007081601 - MA OPTIFLEX 8200 R02 de
Leiterplatte (12).
Leiterplatte (12) Leiterplatte (12)
Leiterplatte (17) vom T-Stück des Gehäuses (16).
Leiterplatte (17) Leiterplatte (17)
Leiterplatte (24) aus dem Ex d Gehäuse. Leiterplatte (24) Leiterplatte (24)
Anzeigebildschirm. Anzeigebildschirm Anzeigebildschirm
