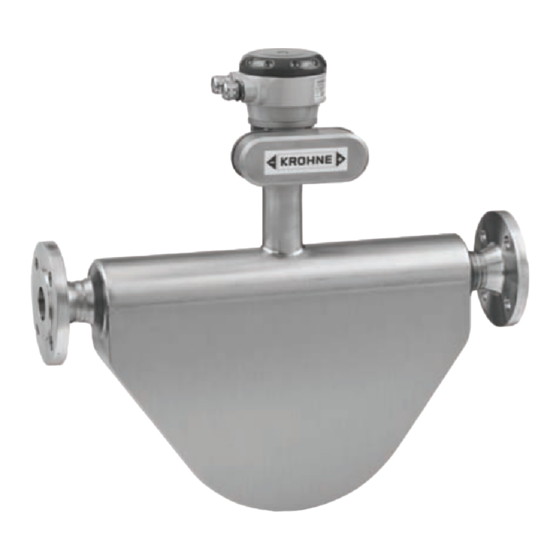

OPTIMASS 8000K
OPTIMASS 8000K
OPTIMASS 8000K
OPTIMASS 8000K
Messwertaufnehmer für Massedurchfluss
Software-Revision:
V2.2.xx
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de
Handbuch
Handbuch
Handbuch
Handbuch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE OPTIMASS 8000K
Inhaltszusammenfassung für KROHNE OPTIMASS 8000K
- Seite 1 OPTIMASS 8000K OPTIMASS 8000K OPTIMASS 8000K OPTIMASS 8000K Handbuch Handbuch Handbuch Handbuch Messwertaufnehmer für Massedurchfluss Software-Revision: V2.2.xx Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
- Seite 2 IMPRESSUM :::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2010 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
-
Seite 3: Inhaltsverzeichnis
3.4.11 Heizung und Isolierung ....................... 21 3.4.12 Spülanschlüsse ........................22 3.4.13 Berstscheiben ........................22 3.4.14 Nullpunktkalibrierung ......................23 3.4.15 Sonnenschutz........................24 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 25 4.2 Elektrische Anschlüsse und E/A-Anschlüsse..............25 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... - Seite 4 6.3 Messgenauigkeit......................34 6.4 Druck-/Temperatur-Zuordnung ..................35 6.5 Abmessungen und Gewichte..................37 6.5.1 Flanschausführungen ......................37 6.5.2 NAMUR Abmessungen......................41 6.5.3 Hygienische Ausführungen....................42 6.5.4 Ausführung Heizmantel ......................46 6.5.5 Spülanschlussoption......................47 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
-
Seite 5: Sicherheitshinweise
Das Gerät entspricht den folgenden EG-Richtlinien: • EMV Richtlinie 2004/108/EG • ATEX Richtlinie 94/9/EG • Niederspannungsrichtlinie 2006/95/EG • Druckgeräterichtlinie 97/23/EG Das Gerät verfügt über die Konformitätsbescheinigung des Herstellers und ist mit dem CE- Kennzeichen ausgestattet. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 6: Zugehörige Dokumente
SICHERHEITSHINWEISE OPTIMASS 8000K 1.4 Zugehörige Dokumente Dieses Handbuch muss gemeinsam mit den relevanten Dokumenten in Bezug auf folgende Aspekte gelesen werden: • Explosionsgefährdete Bereiche • Kommunikation • Konzentration • Korrosion www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 7: Druckgeräterichtlinie (Ped)
Art der Verwertung außerhalb der Grenzen des Urheberrechtes bedürfen der schriftlichen Zustimmung des jeweiligen Autors bzw. des Herstellers. Der Hersteller ist bemüht, stets die Urheberrechte anderer zu beachten bzw. auf selbst erstellte sowie lizenzfreie Werke zurückzugreifen. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 8: Haftungsausschluss
Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 9: Produkthaftung Und Garantie
Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 10: Sicherheitszeichen Und Verwendete Symbole
Dieses Symbol verweist auf alle wichtigen Konsequenzen aus den vorangegangenen Aktionen. 1.7 Sicherheitshinweise für den Betreiber VORSICHT! Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind unbedingt einzuhalten. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 11: Gerätebeschreibung
Wenn Ihr Messgerät mit Flanschanschlüssen ausgestattet ist, ist die Flanschspezifikation an der Außenkante des Flansches aufgeprägt. Stellen Sie sicher, dass die Spezifikation am Flansch mit der Spezifikation Ihrer Bestellung übereinstimmt. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 12: Messgeräte Mit Hygieneanschlüssen
Dichte und der Massedurchflusskalibrierung kommen. Wiederholte Temperaturschocks können auch zu einem vorzeitigen Ausfall des Messgeräts führen! Größere Temperaturschocks sind jedoch bei niedrigeren Betriebsdrücken möglich. Für detaillierte Informationen wenden Sie sich bitte an Ihren örtlichen Vertreter. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 13: Installation
• Messgerät trocken und staubfrei lagern. • Vermeiden Sie direkte Sonneneinstrahlung. • Lagern Sie das Messgerät in seiner Originalverpackung. • Die Umgebungstemperatur darf nicht unter -50°C / -58°F oder über +85°C / +185°F liegen. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 14: Handhabung
2 Heben Sie das Messgerät NICHT am Gehäuse des Messumformers oder am Fuß der Elektronik an. 3 Heben Sie das Messgerät NICHT am Messgerätgehäuse an. 4 Heben Sie das Messgerät NICHT an den Löchern für die Flanschschrauben an. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 15: Einbaubedingungen
1 Das Messgerät sollte so nahe wie möglich am Gehäuse abgestützt werden. 2 Lange Rohrleitungsführungen zwischen dem Messgerät und der Abstützung sind zu VERMEIDEN. Anderenfalls sind Schäden am Messgerät möglich; dies gilt insbesondere für größere Messgeräte. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 16: Montage Des Messgeräts
6 Vermeiden Sie es, das Messgerät vertikal mit Durchflussrichtung von oben nach unten einzubauen, um den Siphon-Effekt zu ver- meiden. Wenn das Messgerät auf diese Weise eingebaut werden muss, installieren Sie eine Messblende oder ein Regelventil nach dem Messgerät, um den Gegendruck beizubehalten. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 17: Ansammlungen Von Gas / Flüssigkeit
Rohre übereinander befinden. Im Falle eines Zweiphasen- Durchflusses oder wenn die Prozessflüssigkeit Gas enthält, ist diese Art der Montage jedoch zu vermeiden. Wenn keine andere Möglichkeit besteht, wenden Sie sich bitte an den Hersteller. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 18: Cross-Talk
Bei der Installation in Reihe wird dringend ein gleich bleibender Durchmesser des Prozessrohres empfohlen. Für weitere Informationen wenden Sie sich bitte an den Hersteller. Parallel installierte Messgeräte 3.4.6 Flanschanschlüsse Ziehen Sie die Flanschschrauben gleichmäßig und gegeneinander fest. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 19: Maximale Rohrleitungskräfte (Belastungen An Den Enden)
Daten in diesem Handbuch angeführt. 3.4.8 Rohrreduzierungen Vermeiden Sie extreme und sprunghafte Veränderungen des Rohrdurchmessers. Verwenden Sie im Falle von großen Unterschieden zwischen dem Rohrdurchmesser und den Messgerätflanschen passende Rohrreduzierungen. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 20: Flexible Anschlüsse
Messgerät komplett mit der Reinigungsflüssigkeit gefüllt wird. • Die Prozessanschlüsse und Dichtungen MÜSSEN den Angaben in der EHEDG-Dokumentation entsprechen. Der Hersteller empfiehlt darüber hinaus, die EHEDG-Empfehlung Nummer 8 "HYGIENIC EQUIPMENT DESIGN CRITERIA" (www.ehedg.org) zu konsultieren. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 21: Heizung Und Isolierung
1/2¨ ASME150 Flanschanschlüssen geliefert. Anschluss / Verwendung des Heizmantels • Schließen Sie den Heizmantel mit steifen oder verstärkten Schläuchen an die Wärmequelle • Der Heizmantel ist aus Edelstahl AISI 304. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 22: Spülanschlüsse
Messstoff in einen sicheren Bereich abgelassen werden kann. Verwenden Sie ein Rohr mit einem ausreichend großen Durchmesser UND verlegen Sie es so, dass sich im Messgerätgehäuse kein Druck aufbauen kann. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 23: Nullpunktkalibrierung
1 Wenn das Messgerät vertikal eingebaut wurde, installieren Sie für die Nullpunktkalibrierung Absperrventile an beiden Seiten des Messgeräts. 2 Wenn der Durchfluss nicht unterbrochen werden kann, installieren Sie für die Nullpunktkalibrierung eine Bypass-Lei- tung. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 24: Sonnenschutz
INSTALLATION OPTIMASS 8000K 3.4.15 Sonnenschutz Das Messgerät MUSS vor direkter Sonneneinstrahlung geschützt werden. 1 Horizontaler Einbau 2 Vertikaler Einbau www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 25: Elektrische Anschlüsse
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. 4.2 Elektrische Anschlüsse und E/A-Anschlüsse Für Informationen in Bezug auf die elektrischen Anschlüsse und die E/A-Anschlüsse siehe das Handbuch des betreffenden Messumformers. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 26: Service
Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 27: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 5.4 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 28: Technische Daten
1 Messrohre 2 Erregerspule 3 Sensor 1 4 Sensor 2 Ein Doppelrohr-Coriolis-Masse-Durchflussmessgerät besteht aus zwei Messrohren (1), einer Erregerspule (2) und zwei Messwertaufnehmern (3 und 4) an jeder Seite der Erregerspule. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... - Seite 29 Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese Phasenverschiebung ist direkt proportional zum Massedurchfluss. Die Dichtemessung erfolgt anhand der Auswertung der Schwingungsfrequenz und die Temperaturmessung mithilfe eines Pt500-Sensors. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
-
Seite 30: Technische Daten
Druckeffekt auf den Massedurchfluss Edelstahl -0,015% pro 1 barg / 0,001% pro 1 psig Dichte Dichte Dichte Dichte Messbereich 400...3000 kg/m / 25...187 lbs/ft Genauigkeit ±2 kg/m / ±0,13 lbs/ft www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... - Seite 31 Für weitere Informationen wenden Sie sich bitte an den Hersteller. Zulässiger Feststoffgehalt (Volumen) Für weitere Informationen wenden Sie sich bitte an den Hersteller. Schutzart (nach EN 60529) IP 67, NEMA 4X Einbaubedingungen 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
- Seite 32 Datenströme und Protokolle finden Sie in den technischen Daten für den jeweiligen Messumformer. Zulassungen Mechanisch Mechanisch Mechanisch Mechanisch Elektromagnetische Verträglichkeit NAMUR NE 21/5.95 (EMV) nach CE 2004/108/EG (EMV) 2006/95/EG (Niederspannungsrichtlinie) Europäische Druckgeräte-Richtlinie PED 97-23 EC (gemäß EN13445-3) ASME B31,3 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
- Seite 33 Edelstahl-Messumformergehäuse mit oder ohne Heizmantel / Isolierung, Kryogene Anwendungen 1 Für Messwertaufnehmer mit zusätzlicher Lackbeschichtung bitte den Hersteller kontaktieren. 2 abhängig von E/A-Option. Bitte sprechen Sie uns für weitere Informationen an. 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
-
Seite 34: Messgenauigkeit
Sie sich zur Beratung bitte an den Hersteller. 6.3 Messgenauigkeit Messfehler Der Messfehler ergibt sich aus der Kombination der Effekte von Genauigkeit und Nullpunktstabilität. Referenzbedingungen Produkt Wasser Temperatur +20°C / +68°F Betriebsdruck 1 barg / 14,5 psig www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 35: Druck-/Temperatur-Zuordnung
Druck / Temperaturzuordnung, alle Nennweiten, metrisch (Flanschanschlüsse gemäß Druck / Temperaturzuordnung, alle Nennweiten, metrisch (Flanschanschlüsse gemäß EN 1092-1) EN 1092-1) EN 1092-1) EN 1092-1) X Temperatur [°C] Y Druck [barg] 1 Messrohr PED Zertifizierung 2 Hygieneanschluss 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... - Seite 36 JE NACHDEM, WELCHER NIEDRIGER IST! JE NACHDEM, WELCHER NIEDRIGER IST! • Der Hersteller empfiehlt, die Dichtungen regelmäßig zu ersetzen. Auf diese Weise wird eine stets einwandfreie Hygiene des Anschlusses gewährleistet. www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
-
Seite 37: Abmessungen Und Gewichte
S100 Aluminium (kompakt) 30,4 67,8 228,4 Edelstahl (kompakt) 42,2 62,5 81,2 150,5 241,8 Aluminium (getrennt) 24,2 42,9 61,6 130,9 222,2 Edelstahl (getrennt) 44,7 63,4 132,7 Heizmantel zusätzlich 16,5 25,3 35,2 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... - Seite 38 Abmessung B [mm] S100 PN40 PN40 PN40 PN40 DN15 DN25 DN40 DN50 DN80 DN100 DN150 1018 PN63 PN63 PN63 PN63 DN50 DN80 1012 DN100 1024 DN150 1058 PN100 PN100 PN100 PN100 DN15 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
- Seite 39 ASME 600 ASME 600 ½¨ ¾¨ 1¨ 1½¨ 2¨ 3¨ 1046 4¨ 1086 6¨ 1116 JIS 10K JIS 10K JIS 10K JIS 10K JIS 20K JIS 20K JIS 20K JIS 20K 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
- Seite 40 25,3 29,2 2¨ 29,3 36,4 3¨ 36,9 39,7 4¨ 40,2 6¨ 41,3 ASME 300 ASME 300 ASME 300 ASME 300 21,2 ½¨ 21,6 ¾¨ 1¨ 21,9 25,3 1½¨ 25,8 29,7 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
-
Seite 41: Namur Abmessungen
Die folgenden Baulängen entsprechen NAMUR NE132 PN40 PN40 PN40 PN40 Abmessungen [mm +0,0 / -5,0] S100 DN15 DN25 DN50 DN80 Abmessungen [Zoll +0,0 / -0,12] DN15 20,1 DN25 23,6 DN50 28,1 DN80 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... -
Seite 42: Hygienische Ausführungen
1¨ 1½¨ 2¨ 3¨ 4¨ DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DN25 DN40 DN50 DN80 DN100 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... - Seite 43 33,3 4¨ DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DIN 11864-2 Form A (Nutflansch) DN25 DN40 24,3 DN50 28,2 DN80 DN100 38,7 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
- Seite 44 1½¨ 2¨ 3¨ 4¨ IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde IDF/ISS Außengewinde 1¨ 1½¨ 2¨ 3¨ 4¨ RJT Außengewinde RJT Außengewinde RJT Außengewinde RJT Außengewinde 1¨ 1½¨ 2¨ 3¨ 4¨ www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de...
- Seite 45 IDF/ISS Außengewinde IDF/ISS Außengewinde 1¨ 1½¨ 22,8 2¨ 26,6 3¨ 33,5 4¨ 35,9 RJT Außengewinde RJT Außengewinde RJT Außengewinde RJT Außengewinde 1¨ 19,5 1½¨ 23,3 2¨ 3¨ 33,4 4¨ 36,3 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com...
-
Seite 46: Ausführung Heizmantel
13,5 ±0,12 17,8 ±0,12 19,6 ±0,12 24,5 ±0,12 26,9 ±0,12 8,7 ±0,12 12,4 ±0,12 14 ±0,12 17,7 ±0,12 19,1 ±0,12 8,9 ±0,12 10 ±0,12 10,5 ±0,12 12,7 ±0,12 14,6 ±0,12 www.krohne.com 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de... -
Seite 47: Spülanschlussoption
TECHNISCHE DATEN OPTIMASS 8000K 6.5.5 Spülanschlussoption Abmessungen [mm] S100 Abmessungen [Zoll] S100 11,8 11,8 15,7 23,6 09/2010 - 4001081401 - MA OPTIMASS 8000k R02 de www.krohne.com... - Seite 48 Messsysteme für die Öl- und Gasindustrie • Messsysteme für seegehende Schiffe Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
