ELEKTRISCHE ANSCHLÜSSE
4
4.3.2 Getrennte Ausführung
VORSICHT!
Ausgang 1 speist das Gerät und wird für die HART
Gerät über den zweiten optionalen Stromausgang, verwenden Sie eine separate
Spannungsversorgung, um Ausgang 2 zu speisen. Wenn das Gerät mit dem optionalen
Schaltausgang
(schließen Sie die Spannungsversorgung an die Schaltnetzanschlussklemmen an).
Anschlussklemmen für die elektrische Installation (ein Ausgang)

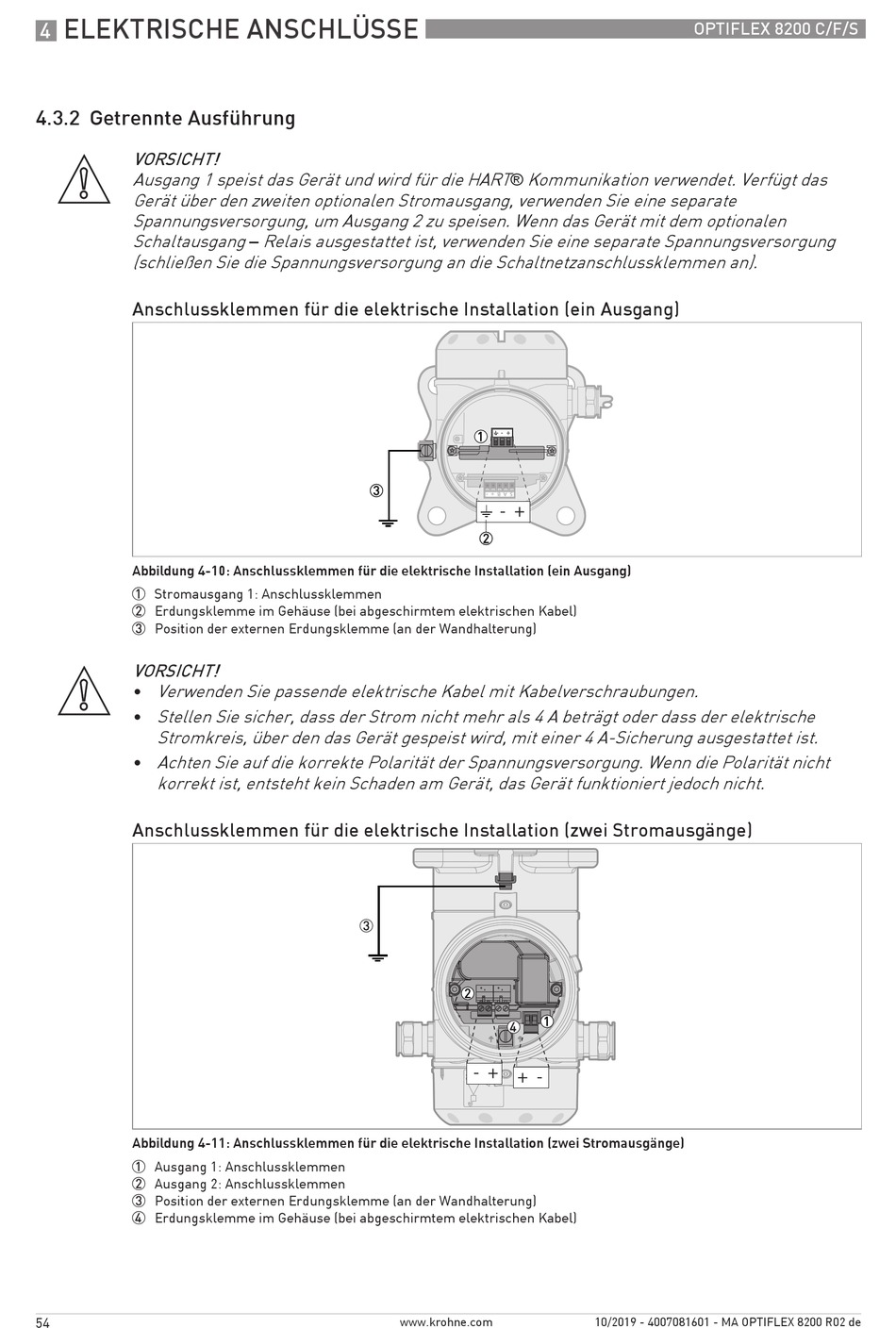

Abbildung 4-10: Anschlussklemmen für die elektrische Installation (ein Ausgang)
1 Stromausgang 1: Anschlussklemmen
2 Erdungsklemme im Gehäuse (bei abgeschirmtem elektrischen Kabel)
3 Position der externen Erdungsklemme (an der Wandhalterung)
VORSICHT!
Verwenden Sie passende elektrische Kabel mit Kabelverschraubungen.
•
Stellen Sie sicher, dass der Strom nicht mehr als 4 A beträgt oder dass der elektrische
•
Stromkreis, über den das Gerät gespeist wird, mit einer 4 A-Sicherung ausgestattet ist.
Achten Sie auf die korrekte Polarität der Spannungsversorgung. Wenn die Polarität nicht
•
korrekt ist, entsteht kein Schaden am Gerät, das Gerät funktioniert jedoch nicht.
Anschlussklemmen für die elektrische Installation (zwei Stromausgänge)
Abbildung 4-11: Anschlussklemmen für die elektrische Installation (zwei Stromausgänge)
1 Ausgang 1: Anschlussklemmen
2 Ausgang 2: Anschlussklemmen
3 Position der externen Erdungsklemme (an der Wandhalterung)
4 Erdungsklemme im Gehäuse (bei abgeschirmtem elektrischen Kabel)
