OPTIFLEX 8200 C/F/S

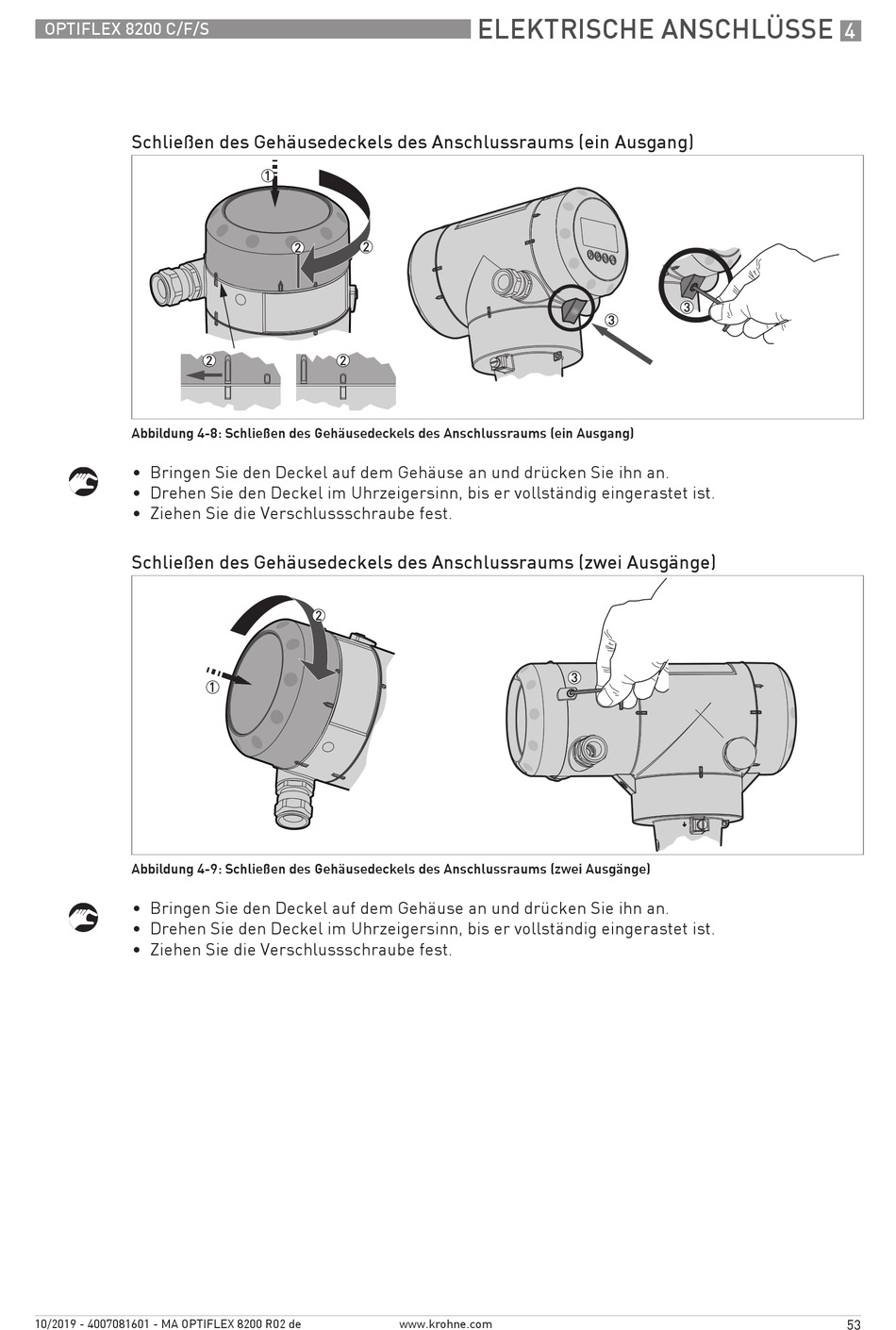

Schließen des Gehäusedeckels des Anschlussraums (ein Ausgang)
Abbildung 4-8: Schließen des Gehäusedeckels des Anschlussraums (ein Ausgang)
• Bringen Sie den Deckel auf dem Gehäuse an und drücken Sie ihn an.
• Drehen Sie den Deckel im Uhrzeigersinn, bis er vollständig eingerastet ist.
• Ziehen Sie die Verschlussschraube fest.
Schließen des Gehäusedeckels des Anschlussraums (zwei Ausgänge)
Abbildung 4-9: Schließen des Gehäusedeckels des Anschlussraums (zwei Ausgänge)
• Bringen Sie den Deckel auf dem Gehäuse an und drücken Sie ihn an.
• Drehen Sie den Deckel im Uhrzeigersinn, bis er vollständig eingerastet ist.
• Ziehen Sie die Verschlussschraube fest.
10/2019 - 4007081601 - MA OPTIFLEX 8200 R02 de
ELEKTRISCHE ANSCHLÜSSE
www.krohne.com
4
53
