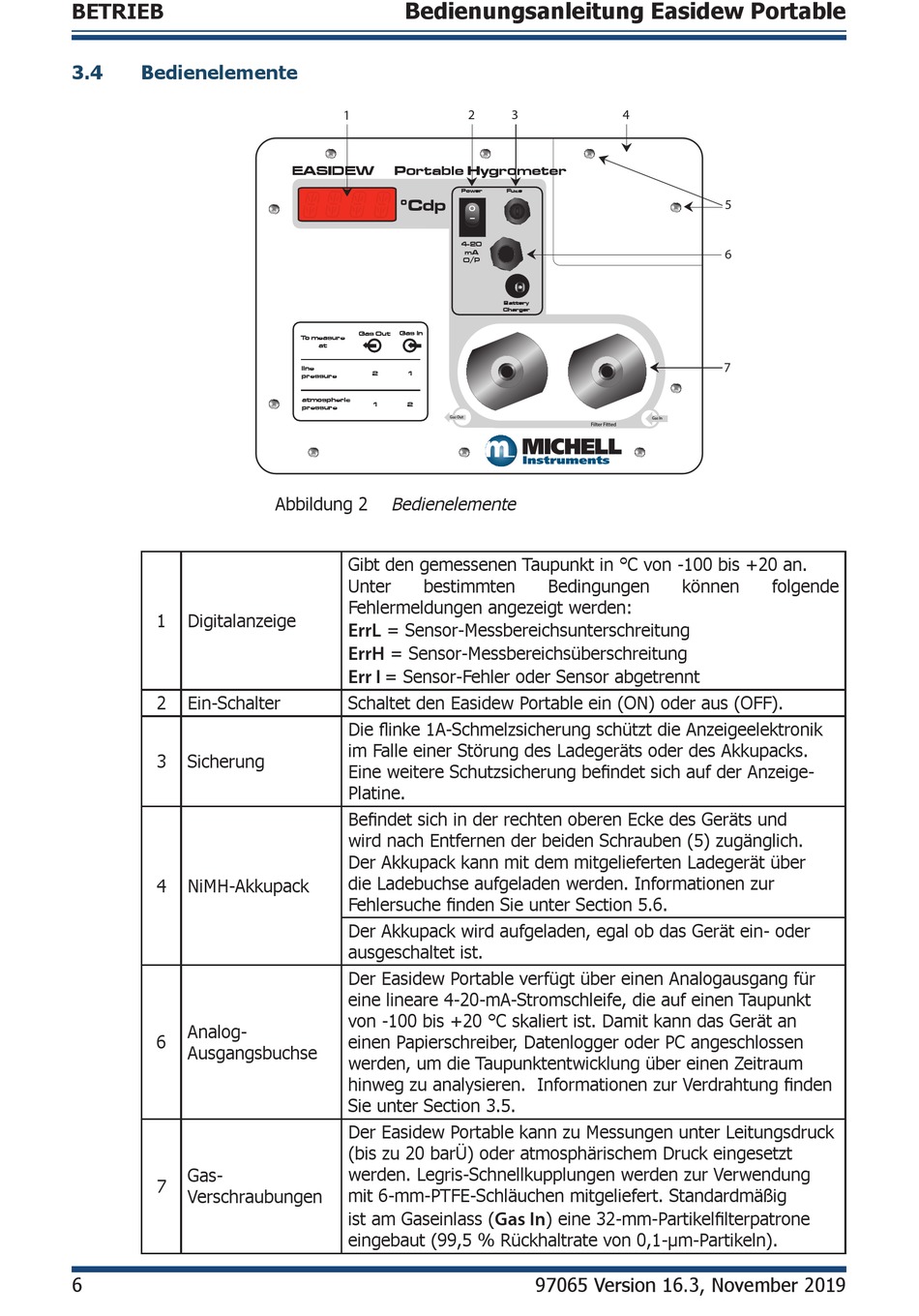

Bedienelemente; Abbildung 2 Bedienelemente - Michell Instruments Easidew Portable Bedienungsanleitung

Inhaltsverzeichnis

Werbung

BETRIEB
3.4

Bedienelemente

1
Digitalanzeige
2
Ein-Schalter
3
Sicherung
4
NiMH-Akkupack
Analog-
6
Ausgangsbuchse
Gas-
7
Verschraubungen
6
Bedienungsanleitung Easidew Portable
1
EASIDEW
Portable Hygrometer
°Cdp
Gas In
Gas Out
To measure
at
line
2
1
pressure
atmospheric
1
2
pressure
Bedienelemente
Abbildung 2
Gibt den gemessenen Taupunkt in °C von -100 bis +20 an.
Unter
bestimmten
Fehlermeldungen angezeigt werden:
ErrL
= Sensor-Messbereichsunterschreitung
ErrH
= Sensor-Messbereichsüberschreitung
Err I
= Sensor-Fehler oder Sensor abgetrennt
Schaltet den Easidew Portable ein (ON) oder aus (OFF).
Die flinke 1A-Schmelzsicherung schützt die Anzeigeelektronik
im Falle einer Störung des Ladegeräts oder des Akkupacks.
Eine weitere Schutzsicherung befindet sich auf der Anzeige-
Platine.
Befindet sich in der rechten oberen Ecke des Geräts und
wird nach Entfernen der beiden Schrauben (5) zugänglich.
Der Akkupack kann mit dem mitgelieferten Ladegerät über
die Ladebuchse aufgeladen werden. Informationen zur
Fehlersuche finden Sie unter Section 5.6.
Der Akkupack wird aufgeladen, egal ob das Gerät ein- oder
ausgeschaltet ist.
Der Easidew Portable verfügt über einen Analogausgang für
eine lineare 4-20-mA-Stromschleife, die auf einen Taupunkt
von -100 bis +20 °C skaliert ist. Damit kann das Gerät an
einen Papierschreiber, Datenlogger oder PC angeschlossen
werden, um die Taupunktentwicklung über einen Zeitraum
hinweg zu analysieren. Informationen zur Verdrahtung finden
Sie unter Section 3.5.
Der Easidew Portable kann zu Messungen unter Leitungsdruck
(bis zu 20 barÜ) oder atmosphärischem Druck eingesetzt
werden. Legris-Schnellkupplungen werden zur Verwendung
mit 6-mm-PTFE-Schläuchen mitgeliefert. Standardmäßig
ist am Gaseinlass (
eingebaut (99,5 % Rückhaltrate von 0,1-μm-Partikeln).
2
3
4
Power
Fuse
o
-
4-20
mA
O/P
Battery
Charger
Gas Out
Filter Fitted
Bedingungen
Gas In
) eine 32-mm-Partikelfilterpatrone
97065 Version 16.3, November 2019
5
6
7
Gas In
können
folgende
