BEDIENUNG
3.3

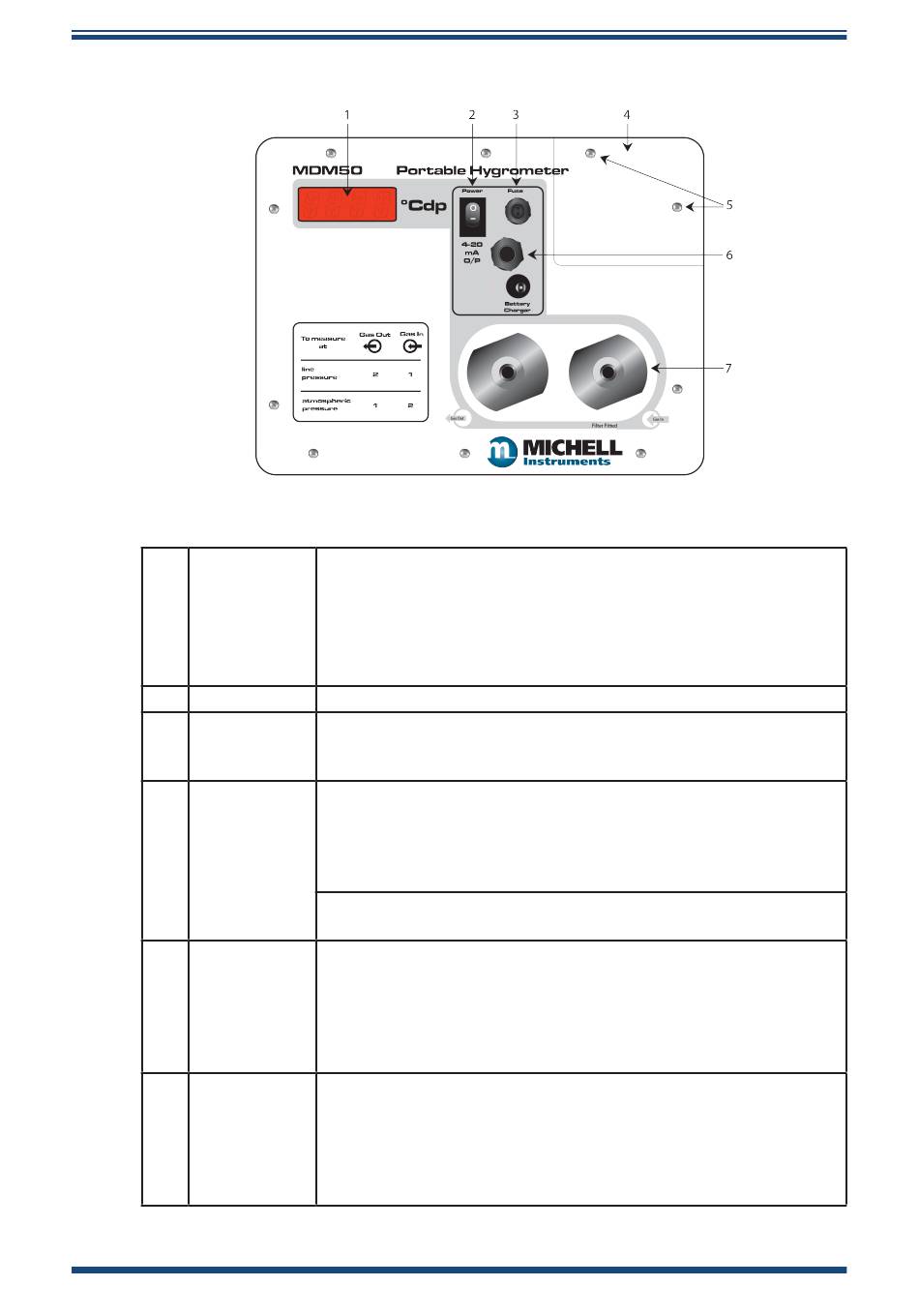

Bedienelemente
1
Digitalanzeige
2
Ein-Schalter
3
Sicherung
NiMH-Akku-
4
Pack
Analog-
6
Ausgangs-
buchse
Gas-Ver-
7
schraubungen
6
Bedienelemente
Abb 2
Anzeige des gemessenen Taupunktes in °C von -50 bis +20
Unter bestimmten Bedingungen können folgende Fehlermeldungen
angezeigt werden:
ErrL
= Sensor-Messbereichsunterschreitung
ErrH
= Sensor-Messbereichsüberschreitung
Err I
= Sensor-Fehler oder Sensor abgetrennt
Schaltet das MDM50-HP ein (ON) oder aus (OFF).
Die Schmelzsicherung schützt die Anzeigeelektronik im Falle
eines Fehlers des Ladegeräts oder dem Akku-Packs. Eine weitere
Schmelzsicherung befindet sich auf der Anzeige-Platine.
Befindet sich in der rechten oberen Ecke des Geräts und wird
nach Entfernen der beiden Schrauben (5) zugänglich. Der
Akkupack kann an der Ladebuchse mit dem mitgelieferten
Ladegerät aufgeladen werden. (Beheben von Fehlern ist in Kap.
5.6 beschrieben).
Der Akkupack wird aufgeladen, egal ob das Gerät ein- oder
ausgeschaltet ist.
Das MDM50-HP bietet einen analogen Ausgang als lineares
4-20 mA-Stromschleifensignal, das für den Taupunkt-Bereich
von -60 bis +60°C skaliert ist. Damit kann das Gerät an einen
Papierschreiber, Datenlogger oder PC angeschlossen werden, um
den zeitlichen Verlauf des Taupunkts zu analysieren. Angaben zur
Verdrahtung des Anschlusssteckers stehen in Kap. 3.5.
Das MDM50-HP kann zu Messungen unter Leitungsdruck (bis zu
300 barÜ (4.350 psig)) oder atmosphärischem Druck eingesetzt
werden. Die Swagelok®-Verschraubungen sind für 6mm oder
¼"-OD-Edelstahl-Rohre ausgelegt. Standardmäßig ist am
Gaseinlass eine 32mm-Partikelfilterpatrone eingebaut (99,5%
Rückhaltrate von 0,1 μm Partikeln).
MDM50-HP Bedienungsanleitung
97478 DE Ausgabe 1.4, November 2019
