BEDIENUNG
3.4

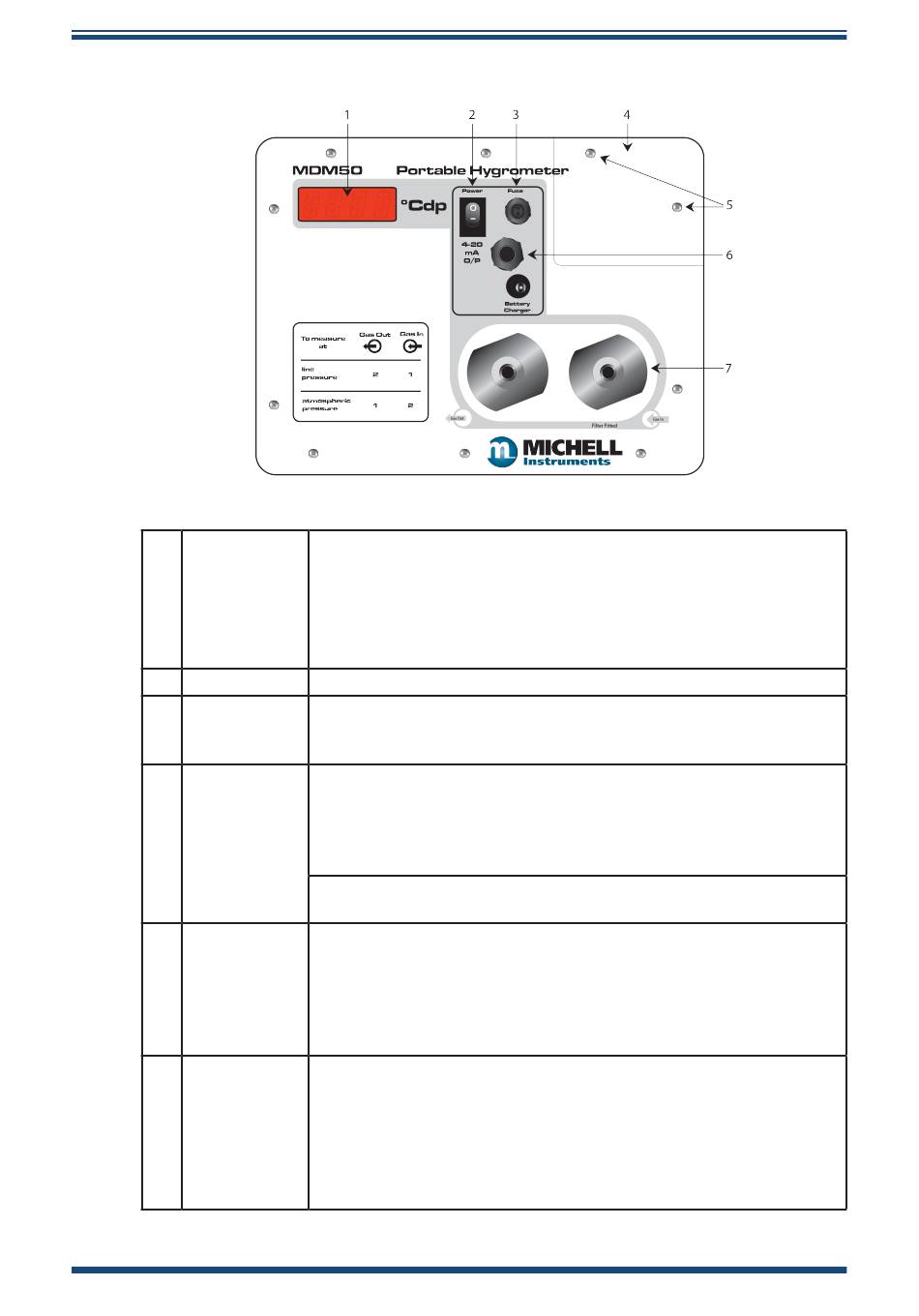

Bedienelemente
1
Digitalanzeige
2
Ein-Schalter
3
Sicherung
NiMH-Akku-
4
Pack
Analog-
6
Ausgangs-
buchse
Gas-Ver-
7
schraubungen
6
Bedienelemente
Abb 2
Anzeige des gemessenen Taupunktes in °C von -60 bis +20
Unter bestimmten Bedingungen können folgende Fehlermeldungen
angezeigt werden:
ErrL
= Sensor-Messbereichsunterschreitung
ErrH
= Sensor-Messbereichsüberschreitung
Err I
= Sensor-Fehler oder Sensor abgetrennt
Schaltet das MDM50 ein (ON) oder aus (OFF).
Die Schmelzsicherung schützt die Anzeigeelektronik im Falle
eines Fehlers des Ladegeräts oder dem Akku-Packs. Eine weitere
Schmelzsicherung befindet sich auf der Anzeige-Platine.
Befindet sich in der rechten oberen Ecke des Geräts und wird nach
Entfernen der beiden Schrauben (5) zugänglich. Der Akkupack
kann an der Ladebuchse mit dem mitgelieferten Ladegerät
aufgeladen werden. (Beheben von Fehlern ist in Kap. 5.6
beschrieben).
Der Akkupack wird aufgeladen, egal ob das Gerät ein- oder
ausgeschaltet ist.
Das MDM50 bietet einen analogen Ausgang als lineares 4-20 mA-
Stromschleifensignal, das für den Taupunkt-Bereich von -60 bis
+60°C skaliert ist. Damit kann das Gerät an einen Papierschreiber,
Datenlogger oder PC angeschlossen werden, um den zeitlichen
Verlauf des Taupunkts zu analysieren. Angaben zur Verdrahtung
des Anschlusssteckers stehen in Kap. 3.5.
Das MDM50 kann zu Messungen unter Leitungsdruck (bis zu 20
barÜ (290 psig)) oder atmosphärischem Druck eingesetzt werden.
Die Legris-Schnellkupplungen sind für 6mm-AD-PTFE-Rohre
ausgelegt, optional auch Swagelok®-Verschraubungen für 6mm
oder ¼"-OD-Edelstahl-Rohre. Standardmäßig ist am Gaseinlass
eine 32mm-Partikelfilterpatrone eingebaut (99,5% Rückhaltrate
von 0,1 μm Partikeln).
MDM50-LP Bedienungsanleitung
97475 DE Ausgabe 2, August 2020
