Einbau/Montage
4.2 Einbauhinweise
3. Drehen Sie den Messumformer vorsichtig in die gewünschte Lage.
4. Ziehen Sie die Sicherungsschraube fest an (Anzugsmoment: 10 Nm).
5. Bringen Sie die Kappe auf der Sicherungsschraube wieder an (Anzugsmoment: 10 Nm).
Drehen des Messumformers (Getrenntausführung)
Bei einer Konfiguration mit externem DSL kann der Messumformer horizontal gedreht und
vertikal geneigt werden.

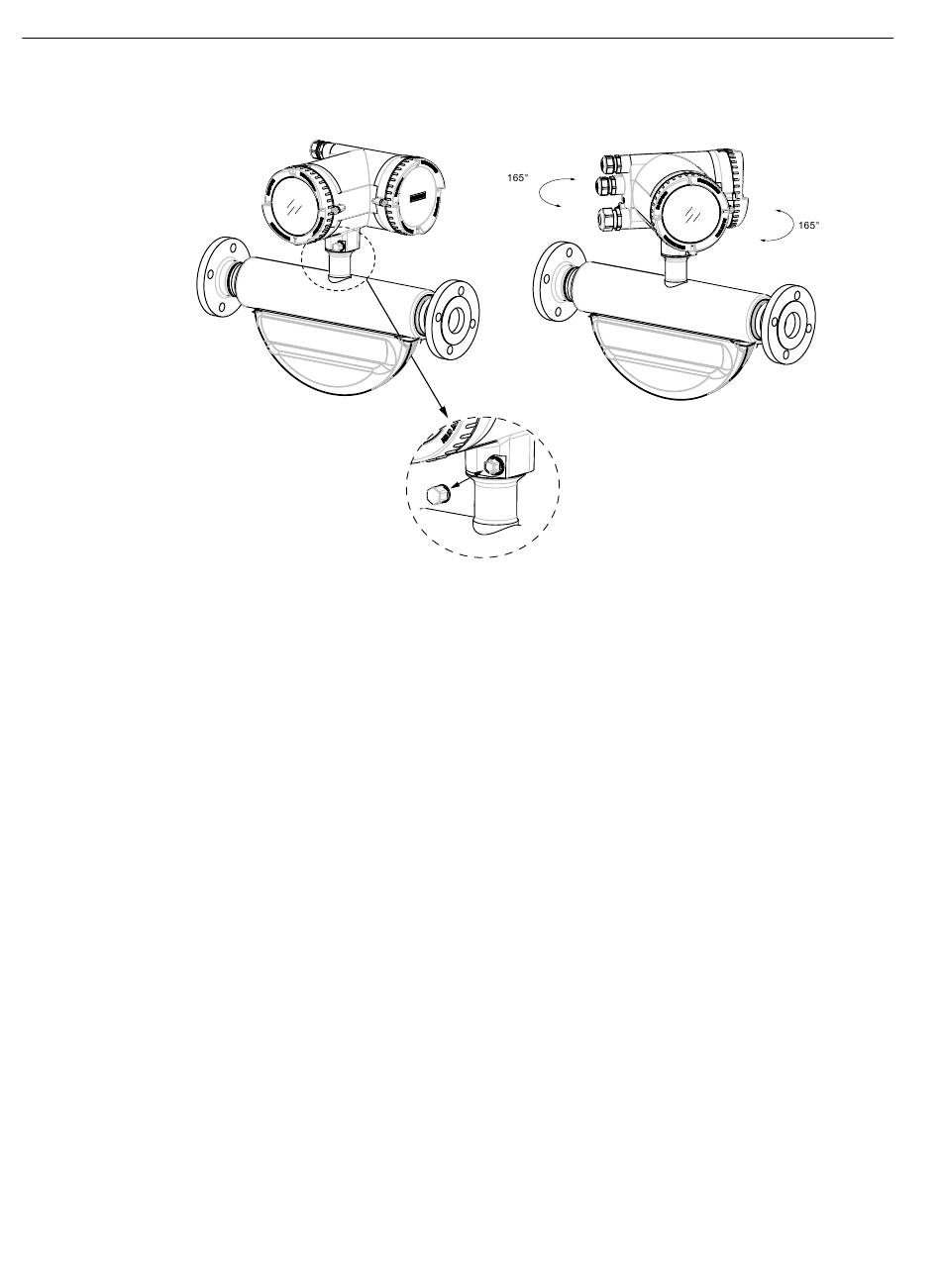

Horizontale Drehung
1. Schrauben Sie die Kappe der Sicherungsschraube ab.
2. Lösen Sie die Sicherungsschraube am Sockel des Messumformers mit einem Inbusschlüssel,
Größe 5 mm.
