Anschließen

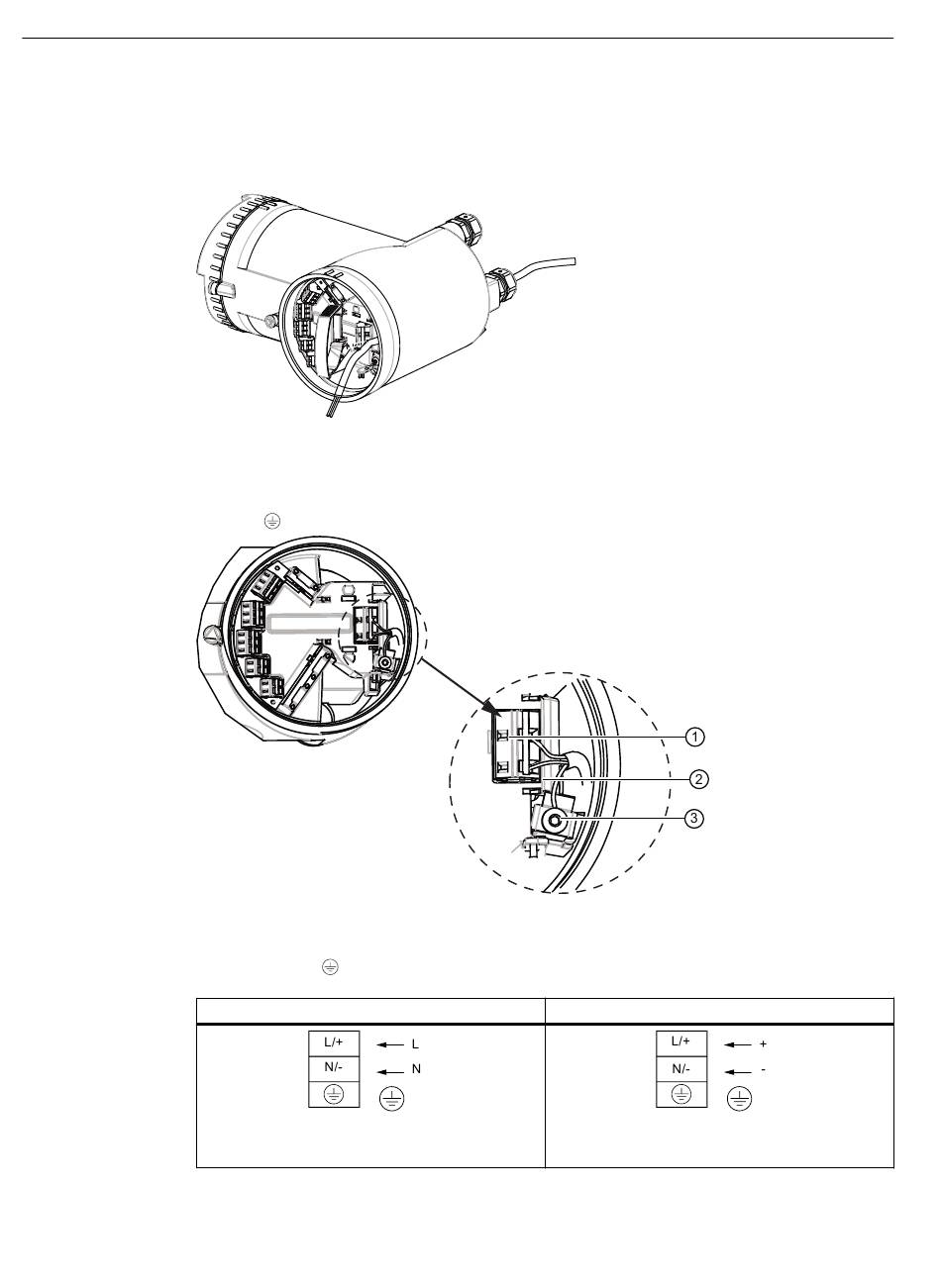

5.3 Anschließen des Sensors bei getrenntem Messumformer
3. Schieben Sie das Kabel durch die offene Verschraubung und die Kabelführung.
4. Bringen Sie die Hülse wieder an und ziehen Sie die Abdeckung fest, sodass das Kabel leicht
fixiert ist.
5. Schließen Sie mit dem Verdrahtungswerkzeug wie unten rechts gezeigt die Masse an
Klemme
82
an und schließen Sie die Energieversorgung an Klemmen L/+ und N/- an.
①
L/+
②
N/-
③
Schutzerde (PE)
AC-Anschluss
Energieversorgung: 100 bis 240 V AC, 47 bis 63
Hz
DC-Anschluss
Energieversorgung: 20 bis 90 V DC
Betriebsanleitung, 07/2020, A5E39819163-AC
SITRANS FC430
