Klemmenanordnung; Verdrahtungswerkzeug - Siemens SITRANS F Betriebsanleitung

Anschließen
5.2 Verdrahtung

Klemmenanordnung

Industriegehäuse
Für die Einstellung der Eingänge/Ausgänge siehe Tabelle in Abschnitt Kanäle 2 bis 4 anschließen
(Seite 77).
Die folgende Tabelle zeigt:
• Anschlussdiagramm
• Hardware- und Softwarekonfiguration der Kanäle

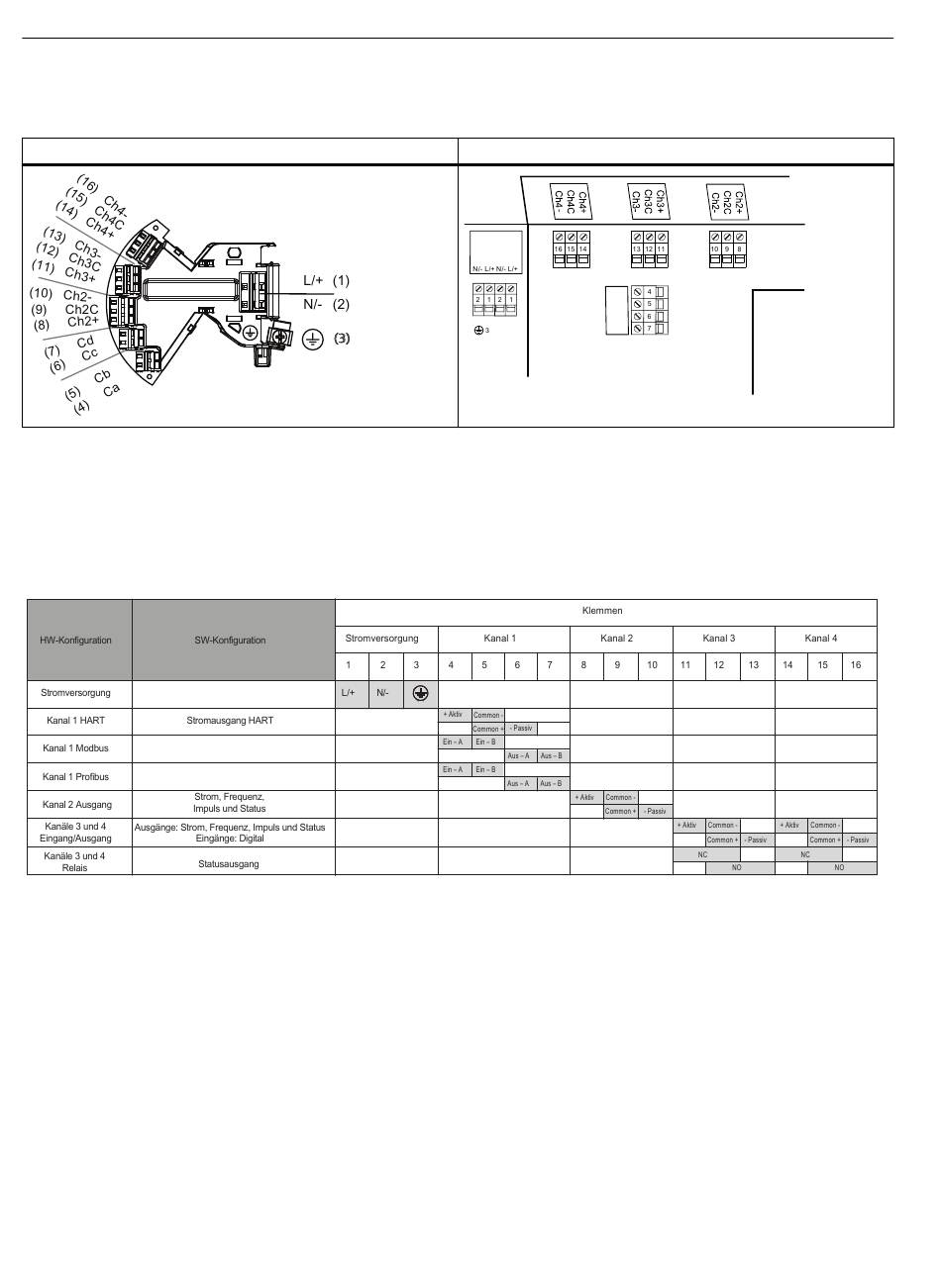

Bild 5-2 Überblick Abschluss/Konfiguration
5.2.3

Verdrahtungswerkzeug

Für den Kabelanschluss im Messumformer-Kompaktgerät ist das Verdrahtungswerkzeug zu
verwenden.
Es befindet sich im Klemmenraum.
68
Wandgehäuse
24 V DC or
110/230 V AC
Ca
Cb
Cc
Cd
Betriebsanleitung, 07/2020, A5E39819163-AC
SITRANS FC430
