Montage des Messumformers

Digital-Kabelanschluss M12

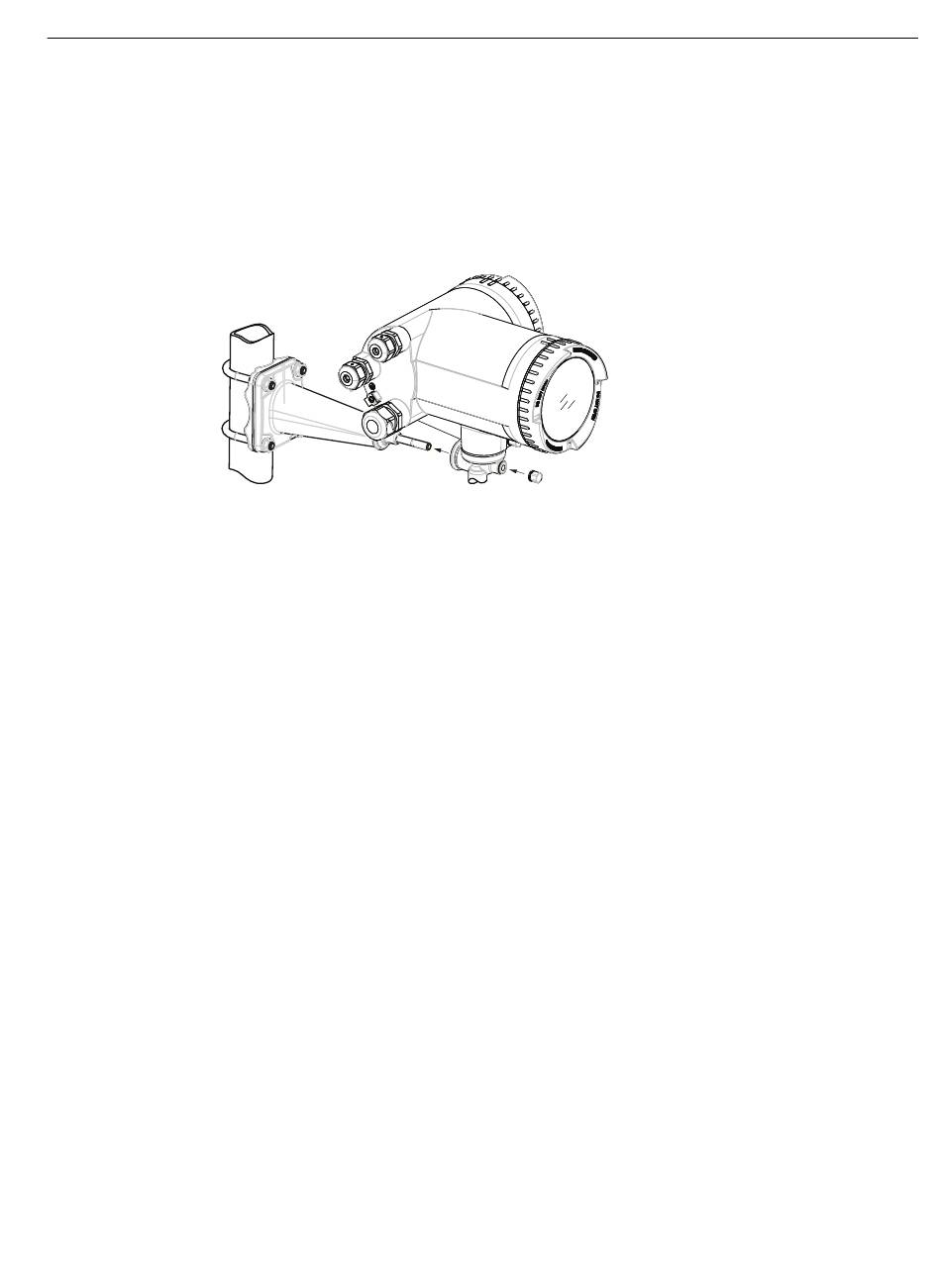

1. Entfernen Sie die Sicherungskappe an der Montagehalterung.
2. Bringen Sie den Messumformer auf der Montagehalterung an; achten Sie darauf, dass die
Nuten der Passflächen richtig ineinandergreifen.
3. Ziehen Sie die Sicherungskappe an der Montagehalterung fest an (Anzugsmoment: 25 Nm).
Drehen des Messumformers (Kompaktausführung)

Horizontale Drehung

1. Schrauben Sie die Kappe der Sicherungsschraube ab.
2. Lösen Sie die Sicherungsschraube am Sockel des Messumformers mit einem Inbusschlüssel,
Größe 5 mm.
