Montage des Messaufnehmers

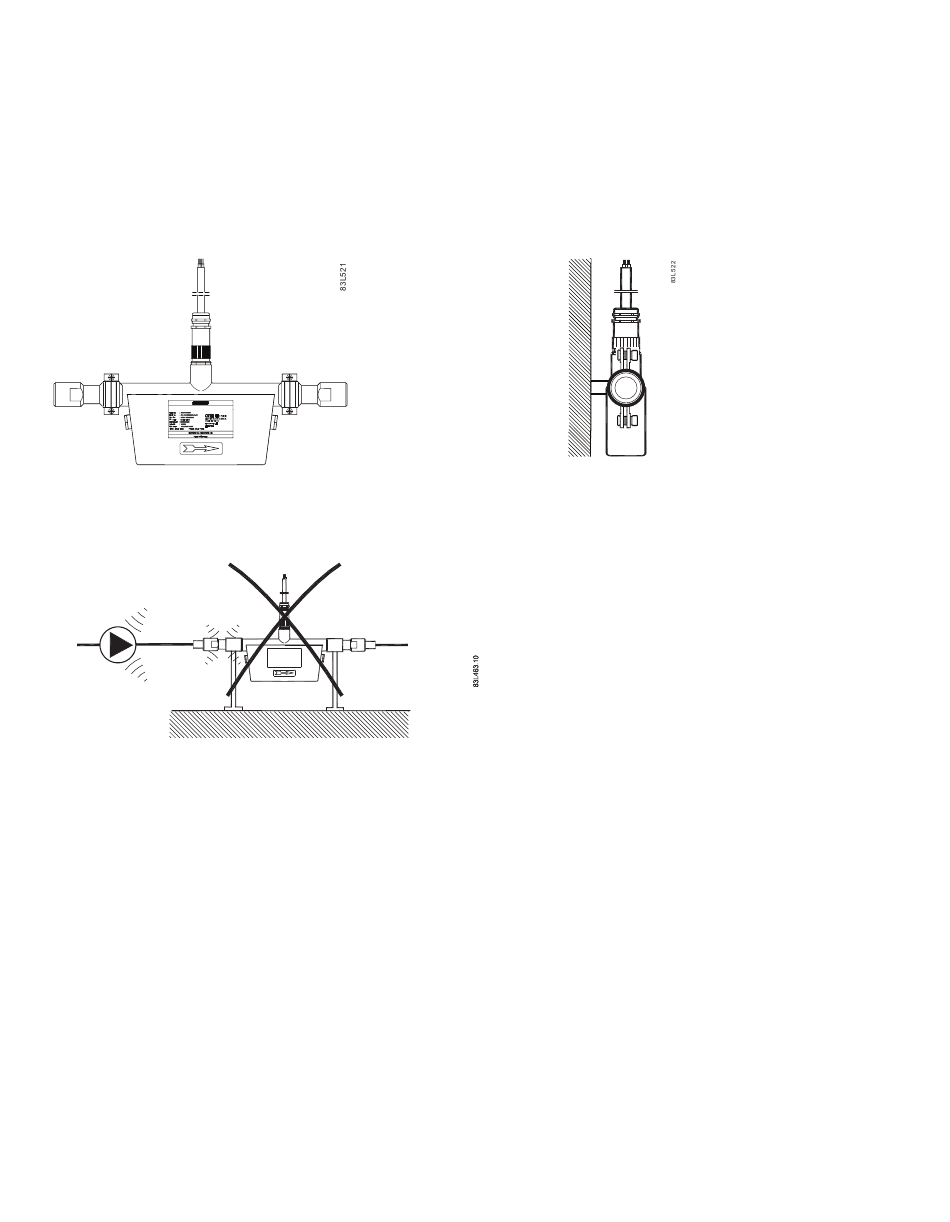

● Bringen Sie wie unten abgebildet zwei Rohrabhängungen mit Gummieinsätzen symmetrisch und spannungsfrei an den
Gehäuseenden an.
Die Abmessungen an den Messaufnehmerenden entnehmen Sie demKapitel Abmessungen der Betriebsanleitung.
● Montieren Sie die Rohrabhängungen an einem festen, schwingungsfreien Untergrund oder einem entsprechenden
Montagerahmen.
● Um einen spannungsfreien Einbau zu gewährleisten, richten Sie die Anschlussrohrleitungen in axialer Richtung mittig
aus.
SITRANS FCS200
Schwingungen vermeiden
● Stellen Sie sicher, dass dem Messaufnehmer vorgelagerte Ventile oder Pumpen nicht kavitieren und den
Messaufnehmer nicht in Schwingung versetzen.
Bild 4
Schwingungen beseitigen
Übersprechstörungen ("Crosstalk") verhindern
Werden mehrere Durchflussmesser in einer oder mehreren miteinander verbundenen Rohrleitungen betrieben, besteht die
Gefahr von "Cross Talk" (Übersprechstörungen).
Cross Talk verhindern Sie wie folgt:
● Die Messaufnehmer auf getrennten Stahlrahmen montieren
● Ausreichenden Abstand (abhängig von der Anwendung) zwischen den Messaufnehmern einhalten
● Rohrleitungen voneinander entkoppeln
Anschließen
1. Verbinden Sie Messumformer und Messaufnehmer mit einem blauen Standardkabel des Typs SITRANS F C.
