8.3 Motor

Das Gerät verfügt über einen luftgekühlten Motor von
Briggs & Stratton. Das Werkstatthandbuch gibt keine
Informationen über Reparaturen am Motor. Beziehen
Sie sich dazu auf die Bedienungsanleitung des Motors,
die vom Motorhersteller geliefert wird.

8.4 Getriebe

Alle AWD-Geräte haben hydrostatische Getriebe.
Vorwärts- und Rückwärts-Pedale dienen zur
Regulierung der Geschwindigkeit. AWD-Geräte
verfügen über einen permanenten Allradantrieb und eine
Differenzialsperre ist nicht erforderlich. Die
Hydraulikpumpe, die das Öl zum vorderen und hinteren
Getriebe fördert, ist in das hintere Getriebe integriert.
Seilzüge von den Vorwärts- und Rückwärts-Pedalen
betätigen die Hydraulikpumpe.
Der Hydraulikölfilter befindet sich im hinteren Teil des
hinteren Getriebes. Der Hydrauliktank befindet sich über
dem hinteren Getriebe.

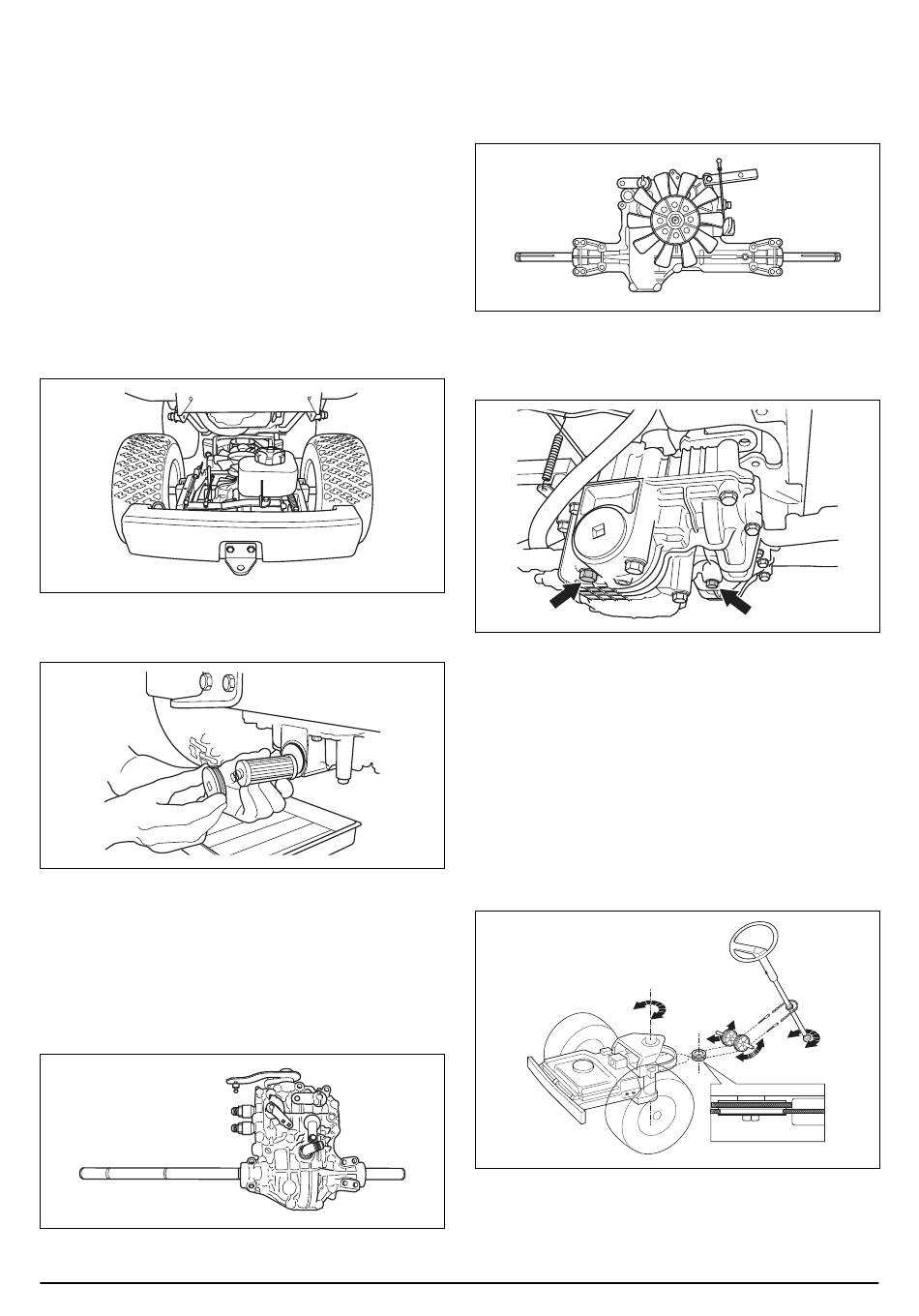

Die Abbildung zeigt das vordere Getriebe von oben. Das
Getriebe enthält einen Hydraulikmotor, ein Differenzial
und eine Antriebswelle. Um das Gerät ohne aktivierten
Betrieb des vorderen Getriebes fahren zu können, ist ein
mechanisches Bypassventil vorgesehen. Das
Bypassventil wird mit einem Hebel neben dem vorderen
linken Rad betätigt. Das Bypassventil muss beim Fahren
geschlossen sein, da sonst das Öl des vorderen
Getriebes ausläuft.
18 - Funktionsübersicht
Die Abbildung zeigt das hintere Getriebe von oben. Um
das Gerät ohne aktivierten Betrieb des hinteren
Getriebes fahren zu können, ist ein mechanisches
Bypassventil vorgesehen. Das Bypassventil wird mit
einem Bedienelement hinter dem hinteren linken Rad
betätigt.
Das Hydrauliköl wird mittels zweier Schrauben an der
Unterseite des Getriebes abgelassen. Mit der einen
Schraube wird der Hydraulikmotor, und mit der anderen
wird das Differenzial abgelassen.

8.5 Lenkung

Das Gerät ist mit einer Knicklenkung ausgestattet. Die
Bewegung des Lenkrads wird über Ketten und Seilzüge
auf die Hinterachse übertragen.
Ein mechanisches System sorgt dafür, dass sich die
Vorderräder schneller drehen, wenn Sie eine Kurve
durchfahren.
Der Wenderadius ist bei einer Knicklenkung sehr klein.
Beim Vollanschlag der Lenkung bleibt ein Kreis
ungeschnittenen Grases zurück, der für verschiedene
Modelle nur 20–30 cm misst.
