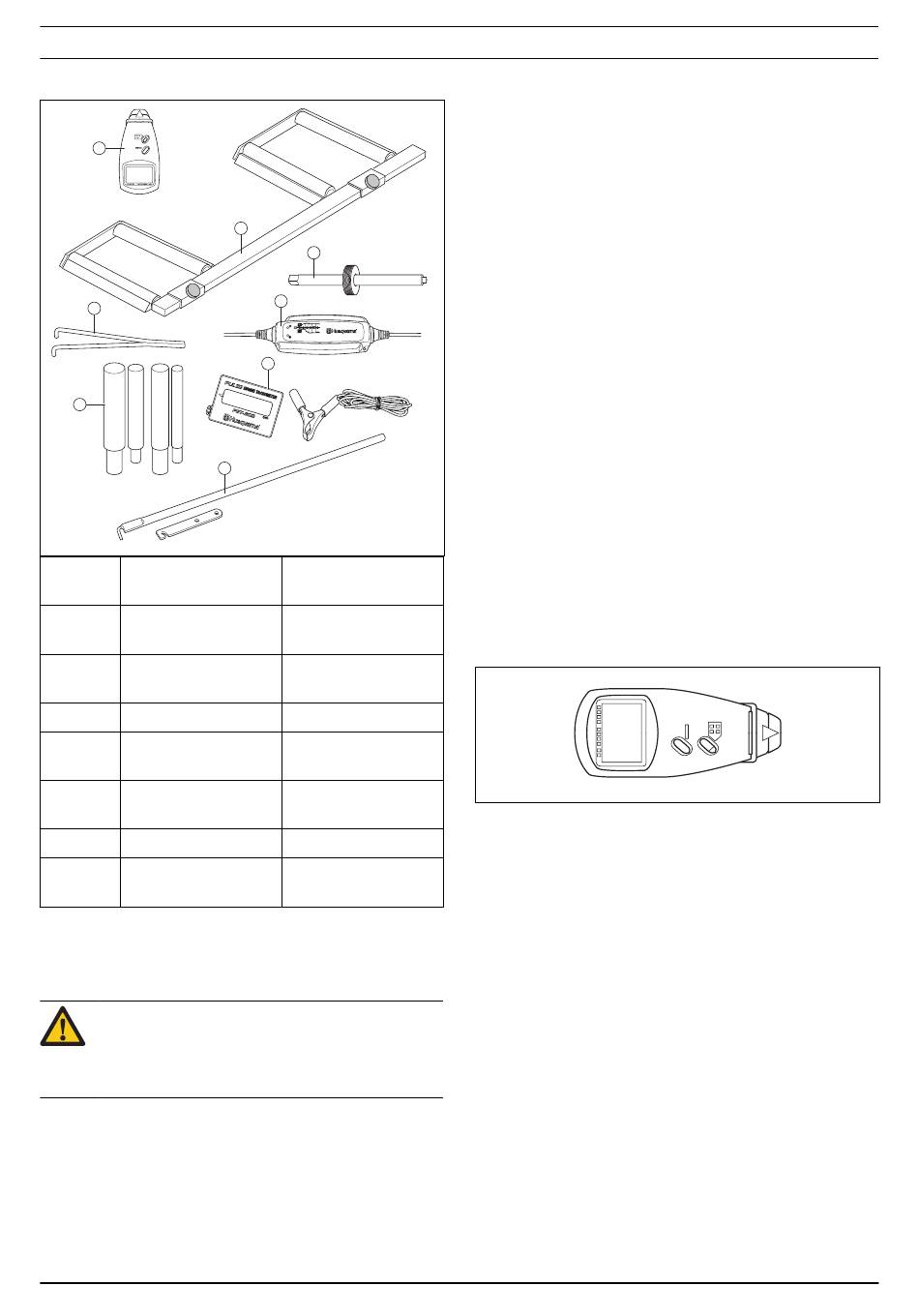

7.1 Wartungswerkzeuge

1
3
4
1 Optischer Drehzahl-
messer
2 Einstellwerkzeug für
Raddrehzahl
3 Gegenhalter – Rie-
menscheibe
4 Lochereinheit
5 Abzieher – Riemen-
scheibe
6 Batterieladegerät
(EU)
7 Drehzahlmesser
8 Werkzeug für Zent-
ralfeder

7.2 Optischer Drehzahlmesser

7.2.1 Lasersicherheit

WARNUNG: Der optische Drehzahlmesser ist
ein Laserprodukt der Klasse 1. Lesen Sie die
folgenden Warnhinweise, bevor Sie das Gerät
benutzen.
• Lassen Sie Vorsicht walten, wenn der Laserstrahl
eingeschaltet ist.
• Blicken Sie nicht in den Laserstrahl.
• Richten Sie den Laserstrahl niemals auf glänzende
Oberflächen. Dies kann zu einer Reflexion in Ihre
Augen führen.
420 - 002 - 22.03.2018
7 Wartungswerkzeuge
2
5
6
7
8
502 28 80-01
578 92 62-01
506 89 92-01
535 41 32-01
506 66 48-01
509 06 82-01
502 71 14-01
506 89 93-01
• Richten Sie den Laserstrahl niemals auf die Augen
einer anderen Person oder eines Tieres.
• Richten Sie den Laserstrahl niemals auf explosive
Gase.
7.2.2 So messen Sie die Drehzahl mit dem
Drehzahlmesser
Befestigen Sie mehr als ein Stück eines
Reflektorstreifens auf der Oberfläche, um auch dann ein
genaues Ergebnis zu erhalten, wenn Sie eine Messung
bei niedriger Drehzahl durchführen. Bringen Sie die
Reflektorstreifen im selben Abstand voneinander an.
Dividieren Sie dann den Messwert durch die Anzahl der
Reflektorstreifen, um die genaue Drehzahl zu ermitteln.
1. Stellen Sie sicher, dass die reflektierende Fläche
kleiner ist, als die nicht reflektierende Fläche. Wenn
das Messobjekt eine glänzende Oberfläche hat.
Befestigen Sie schwarzes Klebeband auf der zu
messenden Oberfläche oder lackieren Sie diese
schwarz, bevor die Reflektorstreifen angebracht
werden.
2. Reinigen Sie die zu messende Oberfläche, bevor
Sie die Reflektorstreifen anbringen.
3. Kleben Sie ein kleines Stück Reflektorstreifen (ca.
1x1 cm) auf das Messobjekt.
4. Stellen Sie den Schalter auf die Position „RPM", um
die Drehzahl zu messen oder auf „TOT", um die
Anzahl von Umdrehungen zu messen.
5. Halten Sie die Messtaste auf der Seite des Geräts
gedrückt. Richten Sie den Messlaserstrahl auf das
Objekt und auf den Reflektorstreifen. Nach 1 bis
2 Sekunden leuchtet das Display automatisch auf.
6. Lassen Sie die Messtaste los, um den Messvorgang
zu stoppen.
7.2.3 So lesen Sie die Messwerte vom
Drehzahlmesser ab
Der Drehzahlmesser speichert automatisch den letzten,
den höchsten und den niedrigsten Wert für den
Messwert, solange die Taste gedrückt wird.
• Halten Sie die Memory-Taste („MEM") gedrückt, um
die gespeicherten Ergebnisse anzuzeigen. Der
Messwert wird nach 1-2 Sekunden auf dem Display
angezeigt.
a) Beim ersten Drücken auf die Memory-Taste wird
der zuletzt gemessene Wert angezeigt, der mit
„LA" am Display gekennzeichnet wird.
