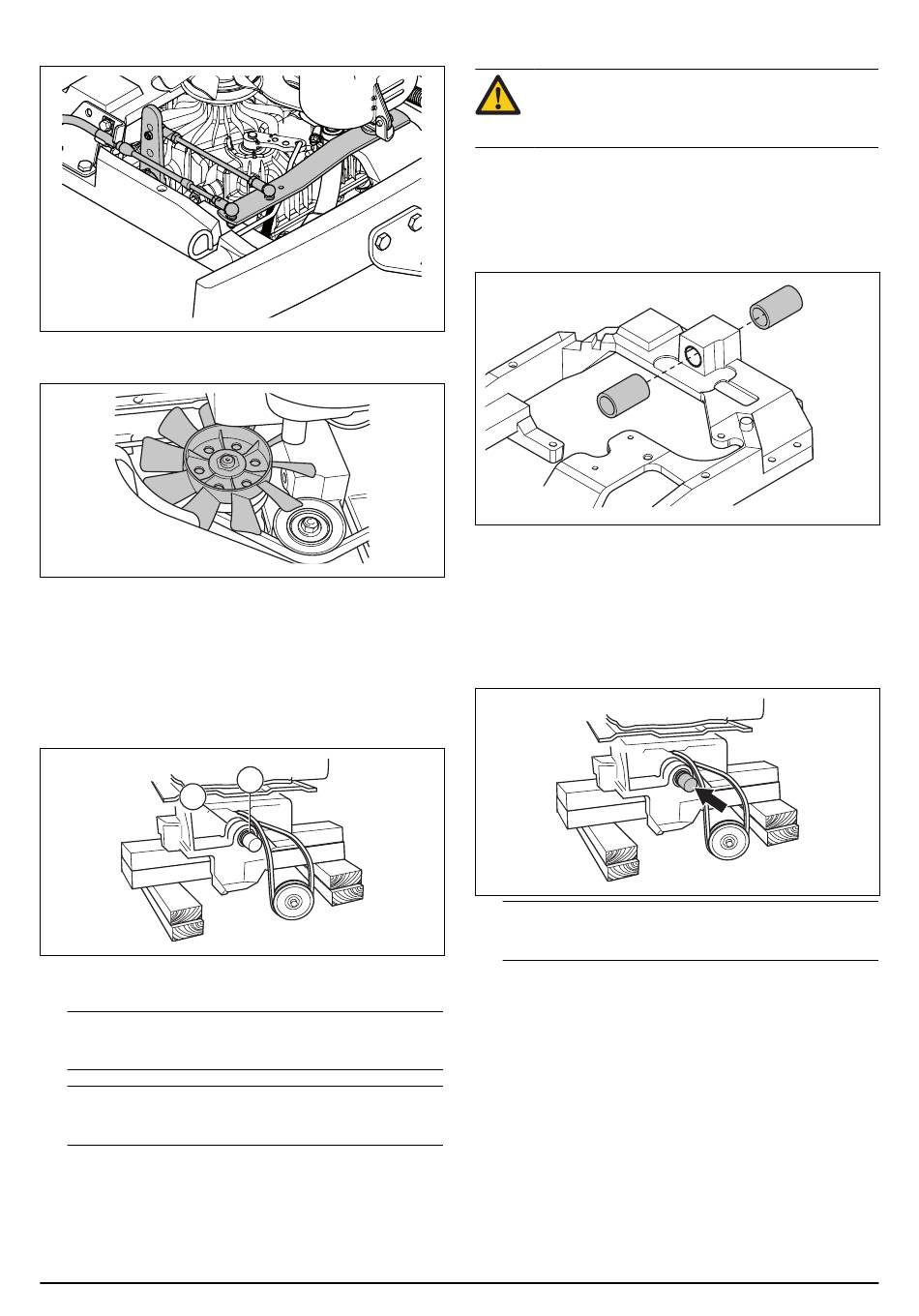

5. Entfernen Sie den Hydrostatzug vom Arm und das
Gehäuse vom Kugelgelenk.
6. Entfernen Sie die Mutter und heben Sie das
Gebläse des hydrostatischen Getriebes heraus.
7. Entfernen Sie den hinteren Riemen aus dem
Lüfterrad und der Riemenscheibe.
8. Entfernen Sie Sicherungsring und Scheibe von der
schwenkbaren Hinterachse und ziehen Sie den
hinteren Rahmen ab.
9. Entfernen Sie Sicherungsring und Scheibe aus der
inneren Nut der schwenkbaren Hinterachse (B).
B
10. Ziehen Sie die schwenkbare Hinterachse von hinten
heraus.
Hinweis: Verwenden Sie einen Gleithammer oder
Abzieher, falls erforderlich.
Hinweis: Tauschen Sie den Verschmutzungsschutz
(A) aus, falls er beschädigt ist.
420 - 002 - 22.03.2018
A
9.1.6.2 So tauschen Sie die Buchsen an der
schwenkbaren Hinterachse aus
ACHTUNG: Wenn die schwenkbare
Hinterachse entfernt ist, tauschen Sie die
Buchsen im hinteren Rahmen aus.
1. Entfernen Sie die Buchsen mit einem Treibdorn.
Wartungswerkzeuge auf Seite 15
Siehe
2. Befestigen Sie die neuen Buchsen mit einem
Eintreibdorn. Stellen Sie sicher, dass die Nuten in
den Buchsen horizontal verlaufen.
3. Richten Sie die Außenkanten der Buchsen auf die
Außenkante des Lochs aus.
4. Schmieren Sie die Buchsen mit einem Schmierfett
auf Lithiumbasis.

9.1.6.3 So montieren Sie die schwenkbare Hinterachse

1. Setzen Sie die Achse in die Buchsen.
Hinweis: Stellen Sie sicher, dass das Loch am
Achsenpunkt nach hinten zeigt.
2. Bringen Sie die Scheibe und den Sicherungsring an
der schwenkbaren Hinterachse an.
3. Befestigen Sie den Verschmutzungsschutz so, dass
die dünne Lippe ca. ⅔ weit auf der Achse nach
hinten geschoben wird.
4. Schmieren Sie die Achse auf beiden Seiten des
Verschmutzungsschutzes.
5. Schieben Sie den hinteren Rahmen nach vorne und
drücken Sie ihn auf die schwenkbare Hinterachse.
6. Bringen Sie die Scheibe und den Sicherungsring an
der schwenkbaren Hinterachse an.
Reparaturanweisungen - 23
